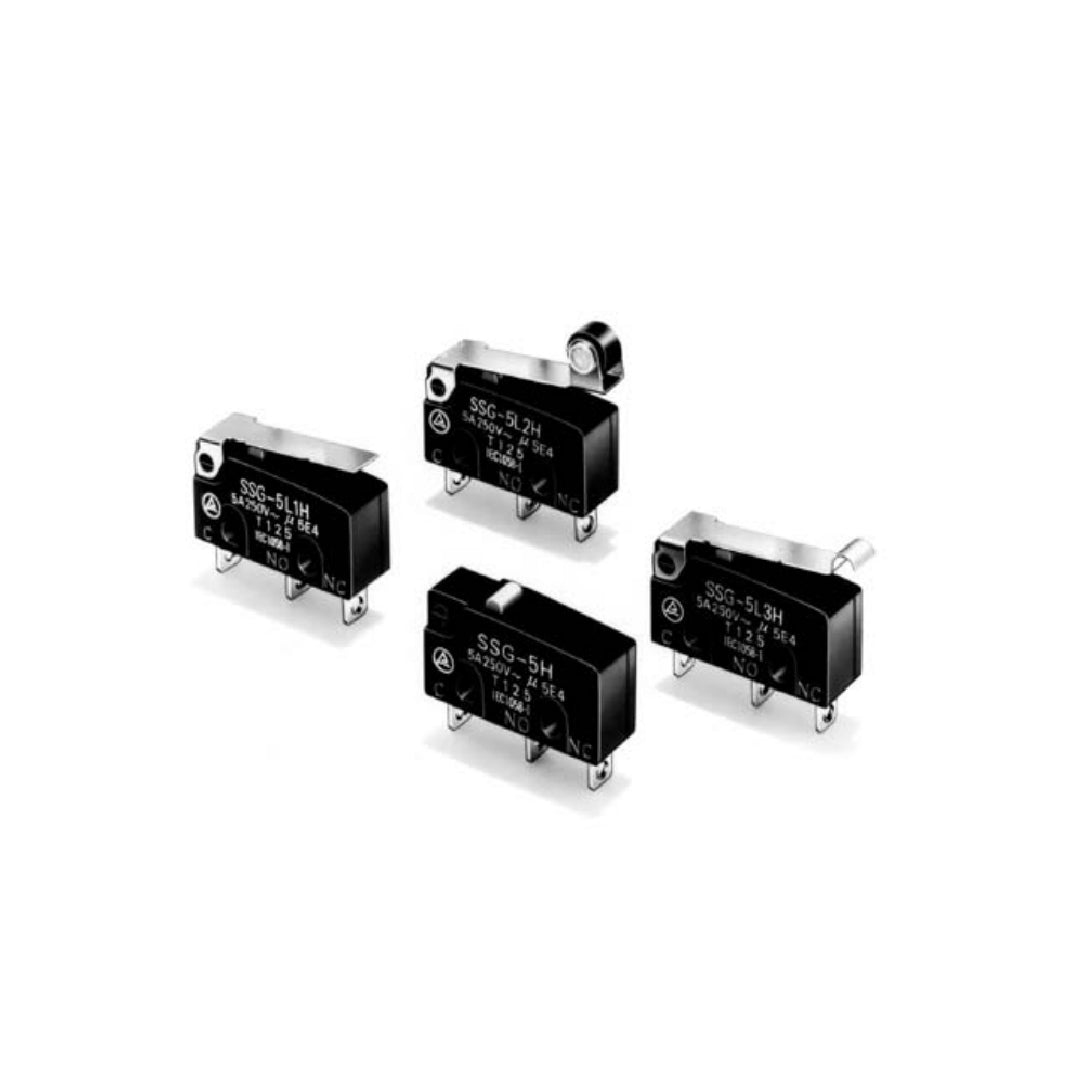

ไมโครสวิทช์ Basic Switch Omron SSG-5L1T-5
ไมโครสวิทช์ Basic Switch Omron SSG-5L1T-5
OMRON
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ไมโครสวิทช์ Basic Switch Omron SSG-5L1T-5
ไมโครสวิทช์ Basic SwitchOMRON SSG Subminiature นี้ เป็นเครื่องพิสูจน์ถึง ความมุ่งมั่น ของ OMRON ในการนำเสนอ โซลูชันการตรวจจับประสิทธิภาพสูงสำหรับตลาดทั่วโลก ด้วยการออกแบบที่แข็งแกร่งช่วงอุณหภูมิการทำงานที่กว้างและการรับรองมาตรฐานสากลที่ ครอบคลุม ทำให้สวิตช์พื้นฐานนี้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับวิศวกรที่กำลังมองหาไมโครสวิทช์ Basic Switchที่เชื่อถือได้และเป็นไปตามมาตรฐาน สำหรับการใช้งานที่มีความต้องการสูงและขนาดกะทัดรัดที่สุด รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
ไมโครสวิทช์ OMRON SSG Series: Basic Switch ขนาดเล็กระดับโลก – ประสิทธิภาพสูงสำหรับสภาพแวดล้อมที่มีความต้องการสูง
ในการออกแบบอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัดและระบบควบคุมอุตสาหกรรมการเลือกBasic Switch ที่เหมาะสม เป็นสิ่งสำคัญอย่างยิ่งยวดเพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้และเป็นไปตามมาตรฐานความปลอดภัยระดับโลก สำหรับการใช้งานที่ต้องการประสิทธิภาพที่โดดเด่นในช่วงอุณหภูมิที่กว้างและในสภาวะการทำงานที่หลากหลาย โซลูชันที่แข็งแกร่งและได้รับการรับรองจึงเป็นสิ่งจำเป็นOMRONผู้นำระดับโลกด้านเทคโนโลยีการตรวจจับและการควบคุมขอนำเสนอSSG Subminiature Basic Switchซึ่งเป็นBasic Switch Subminiature ระดับโลกที่เป็นไปตามมาตรฐาน EN61058-1, UL1054 และ CSA C22.2 No.54สวิตช์ซีรีส์นี้ได้รับการออกแบบมาโดยเฉพาะเพื่อตอบสนองข้อกำหนดระดับสากลที่เข้มงวด พร้อมทั้งมอบความน่าเชื่อถือที่เหนือกว่าในการใช้งานที่ต้องการประสิทธิภาพสูง
สร้างขึ้นตามมาตรฐานระดับโลกและสภาวะที่รุนแรง
ไมโครสวิทช์ OMRON SSG ได้รับการออกแบบด้วยคุณลักษณะขั้นสูงที่ทำให้เป็นตัวเลือกอันดับหนึ่งสำหรับการใช้งานที่ท้าทายและใช้งานทั่วโลก:
- การปฏิบัติตามมาตรฐานสากล:สวิตช์ SSG สอดคล้องกับมาตรฐานความปลอดภัยและประสิทธิภาพระดับสากลที่สำคัญ ได้แก่EN61058-1, UL1054 และ CSA C22.2 No.54การปฏิบัติตามมาตรฐานสากลนี้ช่วยลดความยุ่งยากในการออกแบบและการรับรองผลิตภัณฑ์สำหรับผู้ผลิตที่จัดจำหน่ายเครื่องจักรอุตสาหกรรมหรืออุปกรณ์อิเล็กทรอนิกส์ทั่วโลก
- ช่วงอุณหภูมิการทำงานที่กว้าง:คุณสมบัติสำคัญสำหรับสภาพแวดล้อมที่มีความต้องการสูงคือช่วงอุณหภูมิการทำงานที่กว้างตั้งแต่ -25°C ถึง 125°Cจึงเหมาะสำหรับการใช้งานที่อุณหภูมิสูงความยืดหยุ่นนี้ช่วยให้มั่นใจได้ถึงการทำงานที่เสถียรและเชื่อถือได้ แม้ภายใต้สภาวะอุณหภูมิที่ผันผวนสูง ซึ่งมักพบในยานยนต์ อุตสาหกรรม และเครื่องใช้ไฟฟ้า
- ความต้านทานฟลักซ์สำหรับขั้วต่อ PCB:ขั้วต่อ PCB รุ่นต่างๆ มีความต้านทานฟลักซ์ คุณสมบัตินี้มีความสำคัญอย่างยิ่งในกระบวนการบัดกรี ช่วยป้องกันฟลักซ์แทรกซึม และช่วยให้การเชื่อมต่อไฟฟ้าบน แผงวงจรพิมพ์ มีความ น่าเชื่อถือในระยะยาว
- ขั้วต่อ PCB แบบระยะห่างเท่ากัน:การออกแบบมีขั้วต่อ PCB แบบระยะห่างเท่ากันซึ่งปรับปรุงเค้าโครงบอร์ดและทำให้กระบวนการประกอบอัตโนมัติง่ายขึ้นและสม่ำเสมอมากขึ้น
- ขนาดรูยึดมาตรฐาน:ด้วยขนาดรูยึด M2.2ซีรีส์ SSG จึงมีขนาดมาตรฐานสำหรับการผสานรวม ช่วยลดความซับซ้อนของการออกแบบเชิงกล และรับรองความเข้ากันได้ในกลุ่มผลิตภัณฑ์ต่างๆ
แอปพลิเคชันที่หลากหลายที่ต้องการประสิทธิภาพและการปฏิบัติตามข้อกำหนดที่แข็งแกร่ง
- Basic Switch ขนาดเล็กพิเศษ OMRON SSGเหมาะอย่างยิ่งสำหรับการใช้งานที่ความน่าเชื่อถือ ความทนทานต่ออุณหภูมิสูง และการปฏิบัติตามมาตรฐานสากลเป็นสิ่งสำคัญที่สุด:
- อุตสาหกรรมยานยนต์:เหมาะอย่างยิ่งสำหรับใช้ในห้องเครื่อง ระบบควบคุมสภาพอากาศ กลไกประตู และการใช้งานยานยนต์ที่สำคัญอื่นๆ ที่ต้องประสบกับการเปลี่ยนแปลงของอุณหภูมิอย่างมีนัยสำคัญและต้องปฏิบัติตามมาตรฐานสากล
- อุปกรณ์และเครื่องจักรอุตสาหกรรม:เหมาะสำหรับแผงควบคุมระบบล็อคความปลอดภัยการตรวจจับตำแหน่งและกลไกป้อนกลับใน ระบบ อัตโนมัติทางอุตสาหกรรมที่ทำงานในสภาวะความร้อนที่รุนแรง
- เครื่องใช้ในบ้าน:ใช้ในเตาอบ เครื่องทำน้ำอุ่น และเครื่องใช้ไฟฟ้าอื่นๆ ที่คาดว่าจะมีอุณหภูมิสูงและการทำงานที่เชื่อถือได้เป็นเวลานาน
- เครื่องมือไฟฟ้าและอุปกรณ์กลางแจ้ง:ให้การสลับที่เชื่อถือได้ในเครื่องมือไฟฟ้าหรืออุปกรณ์ที่ต้องสัมผัสกับอุณหภูมิที่รุนแรงหรือสภาวะแวดล้อมที่ผันผวน
- ระบบ HVAC:มีความสำคัญต่อการตรวจจับและควบคุมในหน่วยทำความร้อน ระบายอากาศ และปรับอากาศ โดยเฉพาะหน่วยที่ติดตั้งในสภาพแวดล้อมที่ไม่ได้ควบคุมอุณหภูมิ
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ขนาด (หน่วย: มม.)
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ความเร็วในการทำงาน | 0.1 มม. ถึง 1 ม./วินาที (สำหรับรุ่นลูกสูบหมุด) |
| ความถี่ในการทำงาน | กลไก: 400 การทำงาน/นาทีสูงสุด ไฟฟ้า: 30 การทำงาน/นาทีสูงสุด |
| ความต้านทานฉนวน | 100 MΩ ขั้นต่ำ |
| ค่าความต้านทานการสัมผัส (ค่าเริ่มต้น) | OF 1.50 N: รุ่น SSG-5: สูงสุด 30 mΩ, รุ่น SSG-01: สูงสุด 50 mΩ OF 0.50 N: รุ่น SSG-5: สูงสุด 50 mΩ, รุ่น SSG-01: สูงสุด 100 mΩ |
| ความแข็งแรงของฉนวนไฟฟ้า *1 | ระหว่างขั้วที่มีขั้วเดียวกัน: 1,000 VAC, 50/60 Hz เป็นเวลา 1 นาที (600 VAC สำหรับรุ่น SSG-01H และ SSG-01T) ระหว่างชิ้นส่วนโลหะที่นำกระแสไฟฟ้าและกราวด์: 1,500 VAC, 50/60 Hz เป็นเวลา 1 นาที ระหว่างขั้วแต่ละขั้วและชิ้นส่วนโลหะที่ไม่นำกระแสไฟฟ้า: 1,500 VAC, 50/60 Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน *2 | ความผิดปกติ: 10 ถึง 2,000 เฮิรตซ์, 196 ม./วินาที² (20G) |
| ทนต่อแรงกระแทก *2 | ความผิดปกติ: 490 m/s² (ประมาณ 50G) |
| ความทนทาน *3 | เครื่องกล: 10,000,000 การดำเนินการขั้นต่ำ (60 การดำเนินการ/นาที) ไฟฟ้า: 200,000 การดำเนินการขั้นต่ำ (30 การดำเนินการ/นาที) |
| ระดับการป้องกัน (รหัส IP) | มาตรฐาน IP40 |
| ระดับการป้องกันไฟฟ้าช็อต | ชั้นประถมศึกษาปีที่ 1 |
| ดัชนีการติดตามการพิสูจน์ | 175 |
| อุณหภูมิการทำงานโดยรอบ | -25°C ถึง +125°C (ที่ความชื้นโดยรอบสูงสุด 60%) (ไม่มีน้ำแข็งหรือหยดน้ำ) |
| ความชื้นในการทำงานโดยรอบ | สูงสุด 85% (+5°C ถึง +30°C) |
| น้ำหนัก | ประมาณ 1.6 กรัม (รุ่นลูกสูบหมุด) |
หมายเหตุ: ข้อมูลข้างต้นเป็นค่าเริ่มต้น Basic Switch Omron (Mircro Switch)
*1.ค่าสำหรับความแข็งแรงของไดเอเล็คทริคที่แสดงสำหรับรุ่นที่มีตัวแยก (อ้างถึง "สวิตช์ไมโคร" อุปกรณ์เสริมทั่วไป").
*2.ค่าอยู่ที่ตำแหน่งว่างและค่าตำแหน่งการเดินทางทั้งหมดสำหรับหลอดลมเข็ม และการเดินทางทั้งหมด ค่าตำแหน่งสำหรับประเภทคันโยก วงจรปิดหรือเปิดของการติดต่อสั้นกว่า 10 us
