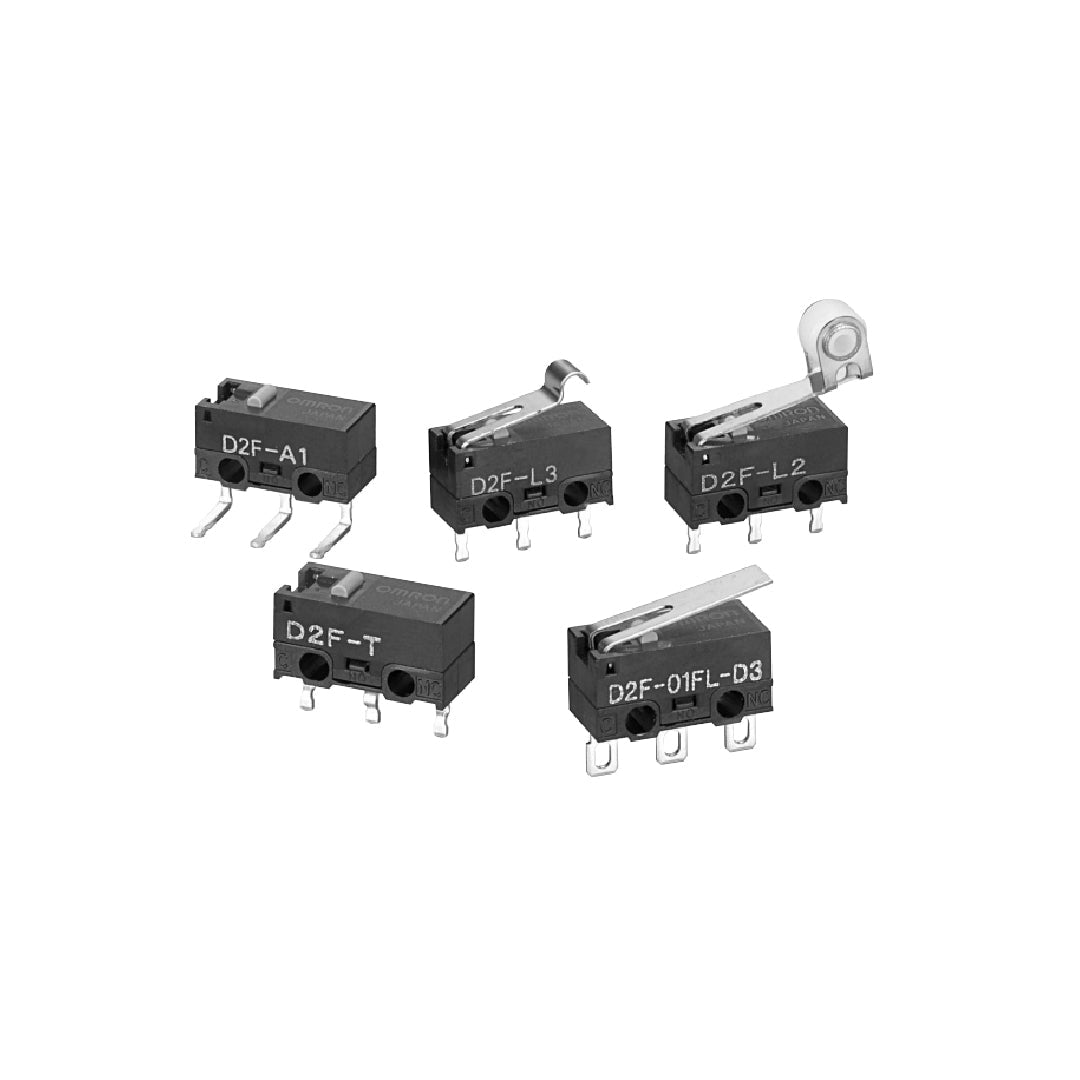

ไมโครสวิทช์ Basic Switch Omron D2F-01FL3-D3
ไมโครสวิทช์ Basic Switch Omron D2F-01FL3-D3
OMRON
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ไมโครสวิทช์ Basic Switch Omron D2F-01FL3-D3
ไมโครสวิทช์ Basic SwitchOMRON D2F Ultra Subminiatureเป็นเครื่องพิสูจน์ถึงความมุ่งมั่นของ OMRON ในการนำเสนอโซลูชันการตรวจจับ ที่หลากหลายและคุณภาพสูง ด้วยการออกแบบที่ทนทานและตัวเลือกเทอร์มินัลที่หลากหลาย ซีรีส์ D2F ช่วยให้วิศวกรสามารถสร้างสรรค์ผลิตภัณฑ์ที่มีประสิทธิภาพและซับซ้อนยิ่งขึ้น โดยไม่ต้องถูกจำกัดด้วยข้อจำกัดด้านส่วนประกอบ รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
Micro Switch OMRON D2F: Basic Switchขนาดเล็กพิเศษพร้อมคุณสมบัติเทอร์มินัลอเนกประสงค์ที่ไม่มีใครเทียบได้
ในโลกของอิเล็กทรอนิกส์ขนาดกะทัดรัดและเครื่องจักรอุตสาหกรรม ความแม่นยำ ความสามารถในการปรับแต่งส่วนประกอบให้เหมาะกับการออกแบบเฉพาะเป็นสิ่งสำคัญยิ่ง เมื่อพูดถึงBasic Switchมักหมายถึงการมีตัวเลือกเทอร์มินัลที่หลากหลายเพื่อให้การเดินสายและการประกอบง่ายขึ้น OMRON ผู้นำระดับโลกด้านเทคโนโลยีการตรวจจับและการควบคุมได้ตอบสนองความต้องการนี้ด้วยBasic Switch D2F Ultra Subminiature สวิตช์ ซีรีส์นี้มีชื่อเสียงในด้านการนำเสนอ เทอร์มินัลที่หลากหลายช่วยให้วิศวกรมีความยืดหยุ่นในการปรับแต่งการออกแบบผลิตภัณฑ์ของตน
วิศวกรรมแม่นยำที่เน้นความยืดหยุ่น
Micro Switch OMRON D2Fได้รับการออกแบบด้วยคุณสมบัติที่ทำให้เป็นตัวเลือกที่หลากหลายและเชื่อถือได้สำหรับการใช้งานที่หลากหลาย:
- ความทนทานสูงด้วยสปริงแยก: D2F มาพร้อมกลไกการสแนปที่ทำจากสปริงแยกที่มีความแม่นยำสูงสองตัว ช่วยให้มั่นใจได้ถึงความทนทานยาวนานการออกแบบที่แข็งแกร่งนี้รับประกันอายุการใช้งานที่ยาวนาน ทำให้เป็นส่วนประกอบที่เชื่อถือได้ในระบบที่ต้องใช้รอบการสลับหลายล้านรอบ
ตัวเลือกเทอร์มินัลที่หลากหลาย:จุดแข็งที่สำคัญของ D2F คือตัวเลือกเทอร์มินัลที่มีให้เลือกมากมาย ซึ่งรวมถึง:
- ขั้วต่อแบบหล่อแทรกที่ป้องกันไม่ให้ฟลักซ์ทะลุผ่านช่วยให้มั่นใจถึงความสมบูรณ์ของสวิตช์ในระหว่างกระบวนการบัดกรี
- PCB แบบยึดติดอัตโนมัติ ขั้วต่อมุมซ้ายและมุมขวาให้โซลูชันการติดตั้งที่ยืดหยุ่นสำหรับเค้าโครงแผงวงจรที่แตกต่างกัน
มีขั้วบัดกรี 2 ประเภทให้เลือกใช้เพื่อรองรับวิธีการประกอบแบบดั้งเดิม
- การใช้งานโหลดสูง:ซีรีส์ D2F นำเสนอผลิตภัณฑ์ประเภท 5A สำหรับการใช้งานโหลดสูงทำให้เหมาะกับความต้องการด้านไฟฟ้าที่หลากหลายมากขึ้น นอกเหนือไปจากการสลับสัญญาณพลังงานต่ำทั่วไป
- เป็นไปตามมาตรฐาน RoHS:ซีรีส์ D2F เป็นไปตามมาตรฐาน RoHSโดยยึดตามมาตรฐานสากลสำหรับสารอันตรายที่ถูกจำกัด
การใช้งานที่หลากหลายในทุกอุตสาหกรรม
Basic Switch OMRON D2F Ultra Subminiatureเหมาะอย่างยิ่งสำหรับการใช้งานที่หลากหลายซึ่งต้องการทั้งขนาดกะทัดรัดและประสิทธิภาพที่เชื่อถือได้:
- อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค:เหมาะสำหรับใช้ในอุปกรณ์พกพา กล้อง ตัวควบคุมเกม และอุปกรณ์อื่นๆ ที่ต้องการสวิตช์ที่มีขนาดกะทัดรัด ทนทาน และมีการกำหนดค่าเทอร์มินัลเฉพาะ
- อุปกรณ์สำนักงานอัตโนมัติ:ใช้ในเครื่องพิมพ์ เครื่องถ่ายเอกสาร และเครื่องใช้สำนักงานอื่นๆ สำหรับการตรวจจับตำแหน่งการตรวจจับเส้นทางกระดาษ และฟังก์ชันแผงควบคุม
- การควบคุมอุตสาหกรรมและระบบอัตโนมัติ: D2F สามารถรวมเข้ากับแผงควบคุม ขนาดเล็ก อุปกรณ์ทดสอบ และ ส่วนประกอบ ระบบอัตโนมัติในอุตสาหกรรม อื่นๆ ที่มีพื้นที่จำกัด และการควบคุมเครื่องจักร ที่เชื่อถือได้ ถือเป็นสิ่งจำเป็น
- อุปกรณ์ทางการแพทย์:เหมาะสำหรับเครื่องมือทางการแพทย์ขนาดกะทัดรัดที่ต้องการสวิตช์ที่เชื่อถือได้ ทนทาน และแม่นยำ
- ยานยนต์:สามารถใช้กับระบบควบคุมภายในรถยนต์และชิ้นส่วนย่อยต่างๆ ที่ต้องการขนาดเล็กและสวิตช์ที่เชื่อถือได้
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ขนาด (หน่วย: มม.)
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| D2F-01 models | รายละเอียด |
| ความเร็วในการทำงานที่อนุญาต | รุ่นลูกสูบพิน: 1 มม. ถึง 500 มม./วินาที รุ่นคันโยก: 5 มม. ถึง 500 มม./วินาที |
| ความถี่การทำงานที่อนุญาต | กลไก: รุ่นลูกสูบแบบหมุด: 200 การทำงาน/นาที รุ่นคันโยก: 100 การทำงาน/นาที ไฟฟ้า: 30 การทำงาน/นาที |
| ความต้านทานฉนวน | 100 MΩ ขั้นต่ำ (ที่ 500 VDC พร้อมเครื่องทดสอบฉนวน) |
| ค่าความต้านทานการสัมผัส (ค่าเริ่มต้น) | สูงสุด 100 mΩ |
| ความแข็งแรงของฉนวนไฟฟ้า | ระหว่างขั้วที่มีขั้วเดียวกัน: 600 VAC 50/60 Hz เป็นเวลา 1 นาที ระหว่างชิ้นส่วนโลหะที่มีกระแสไฟฟ้าไหลผ่านและกราวด์: 1,500 VAC 50/60 Hz เป็นเวลา 1 นาที ระหว่างแต่ละขั้วและชิ้นส่วนโลหะที่ไม่มีกระแสไฟฟ้าไหลผ่าน: 1,500 VAC 50/60 Hz เป็นเวลา 1 นาที |
| ความต้านทานการสั่นสะเทือน *1 | ความผิดปกติ: 10 ถึง 55 เฮิรตซ์, แอมพลิจูดสองเท่า 1.5 มม. |
| ความต้านทานแรงกระแทก | ความทนทาน: สูงสุด 1,000 m/s² (ประมาณ 100G) ความผิดปกติ *1: สูงสุด 300 m/s² (ประมาณ 30G) |
| ความทนทาน *2 | เครื่องกล: 1,000,000 การดำเนินการขั้นต่ำ (60 การดำเนินการ/นาที) ไฟฟ้า: 100,000 การดำเนินการขั้นต่ำ (30 การดำเนินการ/นาที) |
| ระดับการป้องกัน | มาตรฐาน IP40 |
| อุณหภูมิการทำงานโดยรอบ | -40°C ถึง +85°C (ที่ความชื้นโดยรอบสูงสุด 60%) (ไม่มีน้ำแข็งหรือหยดน้ำ) |
| ความชื้นในการทำงานโดยรอบ | สูงสุด 85% (สำหรับ +5°C ถึง +35°C) |
| น้ำหนัก | ประมาณ 0.5 กรัม (รุ่นลูกสูบหมุด) |
หมายเหตุ : ข้อมูลข้างต้นเป็นค่าเริ่มต้น Basic Switch Omron (Mircro Switch)
*1. ค่าอยู่ที่ Free Position และ Totai Travel Position สำหรับ Pinger และค่า Total Travel Position สำหรับ lever วงจรปิดหรือเปิดของการติดต่อสูงสุด 1 มิลลิวินาที
