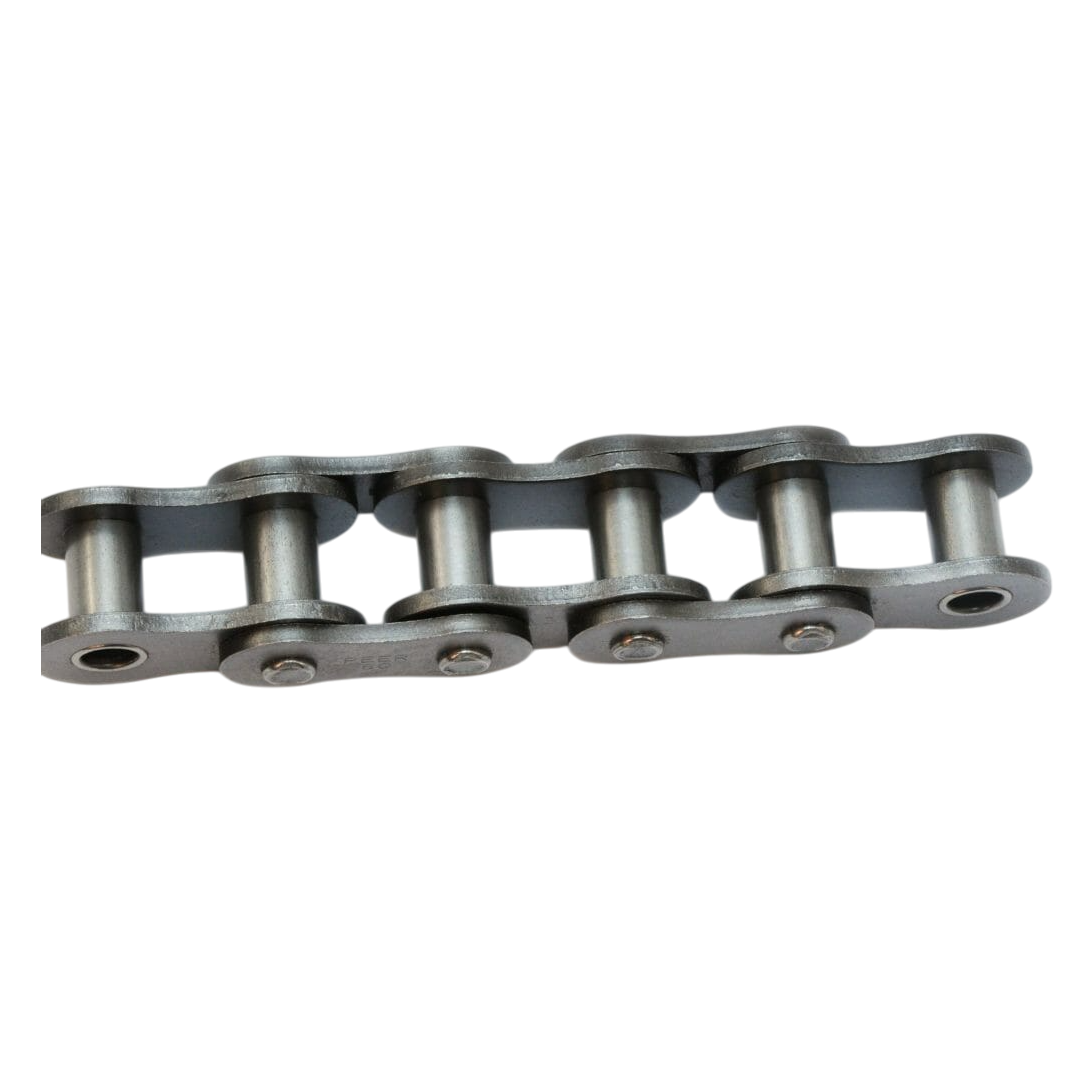

โซ่ TYC Rollerless Chain 55 ขนาด 15.88 x 9.52 มม.
โซ่ TYC Rollerless Chain 55 ขนาด 15.88 x 9.52 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Rollerless Chain 55 ขนาด 15.88 x 9.52 มม.
โซ่ TYC ถือเป็นหนึ่งในแบรนด์ชั้นนำของโซ่อุตสาหกรรมที่ได้รับความไว้วางใจอย่างกว้างขวางในตลาดทั้งในประเทศและต่างประเทศ ด้วยประสบการณ์และเทคโนโลยีการผลิตที่ทันสมัย โซ่ TYC จึงตอบสนองความต้องการในงานอุตสาหกรรมหลากหลายประเภทได้อย่างมีประสิทธิภาพสูงสุด ผลิตภัณฑ์โซ่ TYC มีความแข็งแรงทนทาน มาพร้อมกับวัสดุคุณภาพดีที่ผ่านการคัดสรรอย่างพิถีพิถัน เพื่อให้สามารถรับแรงบิดและแรงดึงในระดับสูงได้อย่างปลอดภัย นอกจากนี้โซ่ TYC ยังมีความทนทานต่อการสึกหรอและการกัดกร่อนในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นงานในโรงงานอุตสาหกรรมหนัก งานเกษตรกรรม หรือแม้กระทั่งงานในระบบขนส่ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติของ TYC Rollerless Chain
- ไม่มีลูกกลิ้ง (Rollerless Design): โซ่ชนิดนี้ไม่มีลูกกลิ้งระหว่างข้อต่อ ทำให้โซ่สัมผัสกับเฟืองโดยตรงที่บูช (Bush)
- โครงสร้างกะทัดรัด: มีน้ำหนักเบากว่าโซ่แบบมีลูกกลิ้ง จึงเหมาะกับงานที่ไม่ต้องรับโหลดสูงมาก
- ลดเสียงและแรงกระแทกบางประเภท: โซ่แบบไม่มีลูกกลิ้งมักเงียบกว่าเมื่อลงเฟือง เนื่องจากไม่มีเสียงกระทบจากลูกกลิ้ง
- ดูแลรักษาง่าย: โครงสร้างเรียบง่าย ลดโอกาสชำรุดจากลูกกลิ้งสึกหรอ
- วัสดุคุณภาพสูง: ผลิตจากเหล็กกล้า หรือสเตนเลสในบางรุ่น เพื่อเพิ่มความแข็งแรงและความทนทานต่อการกัดกร่อน
การติดตั้ง
- ต้องใช้เฟืองที่รองรับโซ่ Rollerless โดยเฉพาะ: ฟันเฟืองควรออกแบบให้เหมาะกับการสัมผัสตรงกับบูชของโซ่
- ปรับตั้งแนวโซ่ให้ตรง: เนื่องจากไม่มีลูกกลิ้งช่วยลดแรงต้าน โซ่ต้องอยู่ในแนวตรงที่เหมาะสมเพื่อลดการสึกหรอ
- ตั้งค่าความตึงอย่างเหมาะสม: ไม่ควรตั้งแน่นหรือหย่อนเกินไป เพราะจะทำให้บูชสึกหรอเร็ว
- หล่อลื่นบ่อยกว่ารุ่นลูกกลิ้ง: เนื่องจากไม่มีลูกกลิ้งหมุนลดแรงเสียดทาน โซ่จึงต้องการการหล่อลื่นที่สม่ำเสมอ
การใช้งาน
- งานโหลดเบาถึงปานกลาง: เหมาะสำหรับงานส่งกำลังทั่วไปที่ไม่ต้องรับน้ำหนักมาก
- ระบบลำเลียงชิ้นส่วนเบา: ใช้ในสายพานลำเลียงหรือเครื่องจักรที่มีการเคลื่อนไหวอย่างต่อเนื่องและเบา เช่น ในอุตสาหกรรมอิเล็กทรอนิกส์ หรือบรรจุภัณฑ์เล็ก
- งานที่ต้องการความเงียบ: เช่น เครื่องจักรในพื้นที่ทำงานร่วมกับคน หรือห้องผลิตที่ต้องลดเสียงรบกวน
- อุปกรณ์พิเศษ: ใช้ในเครื่องจักร OEM หรืออุปกรณ์เฉพาะทางที่ออกแบบมาเพื่อใช้โซ่ชนิดนี้โดยตรง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Chain No. | 55 |
| Pitch x Width (นิ้ว) | 5/8 x 3/8 |
| Pitch x Width (มม.) | 15.88 x 9.52 |
| Roller (D1, มม.) | 7.06 |
| Pin C (มม.) | 10.15 |
| Pin B1 (มม.) | 12.40 |
| Pin B2 (มม.) | 12.40 |
| Pin D2 (มม.) | 5.09 |
| Link T1 (มม.) | 2.03 |
| Link T2 (มม.) | 2.03 |
| Link (H, มม.) | 13.84 |
| Link F1 (มม.) | 13.01 |
| Link F2 (มม.) | 15.08 |
| ความแข็งแรงแรงดึง (kgf) | 3,100 |
| น้ำหนัก (kg/m) | 0.84 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภท | Rollerless Chain (Bush Chain) |
| มาตรฐาน | ANSI / ISO / DIN (ขึ้นอยู่กับรุ่น) |
| โครงสร้าง | - ประกอบด้วย Pin, Bush และ Plate- ไม่มี Roller- โซ่เลื่อนสัมผัสเฟืองโดยตรงผ่าน Bush |
| Pitch (ระยะพิทช์) | เช่น 1/2" (12.7 mm), 5/8" (15.875 mm), 3/4" (19.05 mm), 1" (25.4 mm) |
| วัสดุ | - เหล็กกล้าคาร์บอนชุบแข็ง (Heat Treated)- สแตนเลส SUS304 / SUS316 |
| ความกว้างภายใน (Inner Width) | เช่น 7.75 mm, 9.4 mm, 11.7 mm (ขึ้นอยู่กับขนาดและมาตรฐานโซ่) |
| เส้นผ่านศูนย์กลางบุช (Bush Dia.) | เช่น 4.5 mm, 6.35 mm, 7.92 mm เป็นต้น |
| แรงดึงสูงสุด (Ultimate Tensile Strength) | ต่ำกว่าโซ่แบบมีลูกกลิ้งทั่วไป ~ 70–85%เช่น 08B Rollerless ≈ 1,300–1,500 kgf |
| น้ำหนัก | ต่ำกว่าโซ่แบบมีลูกกลิ้ง (เนื่องจากไม่มี Roller) |
