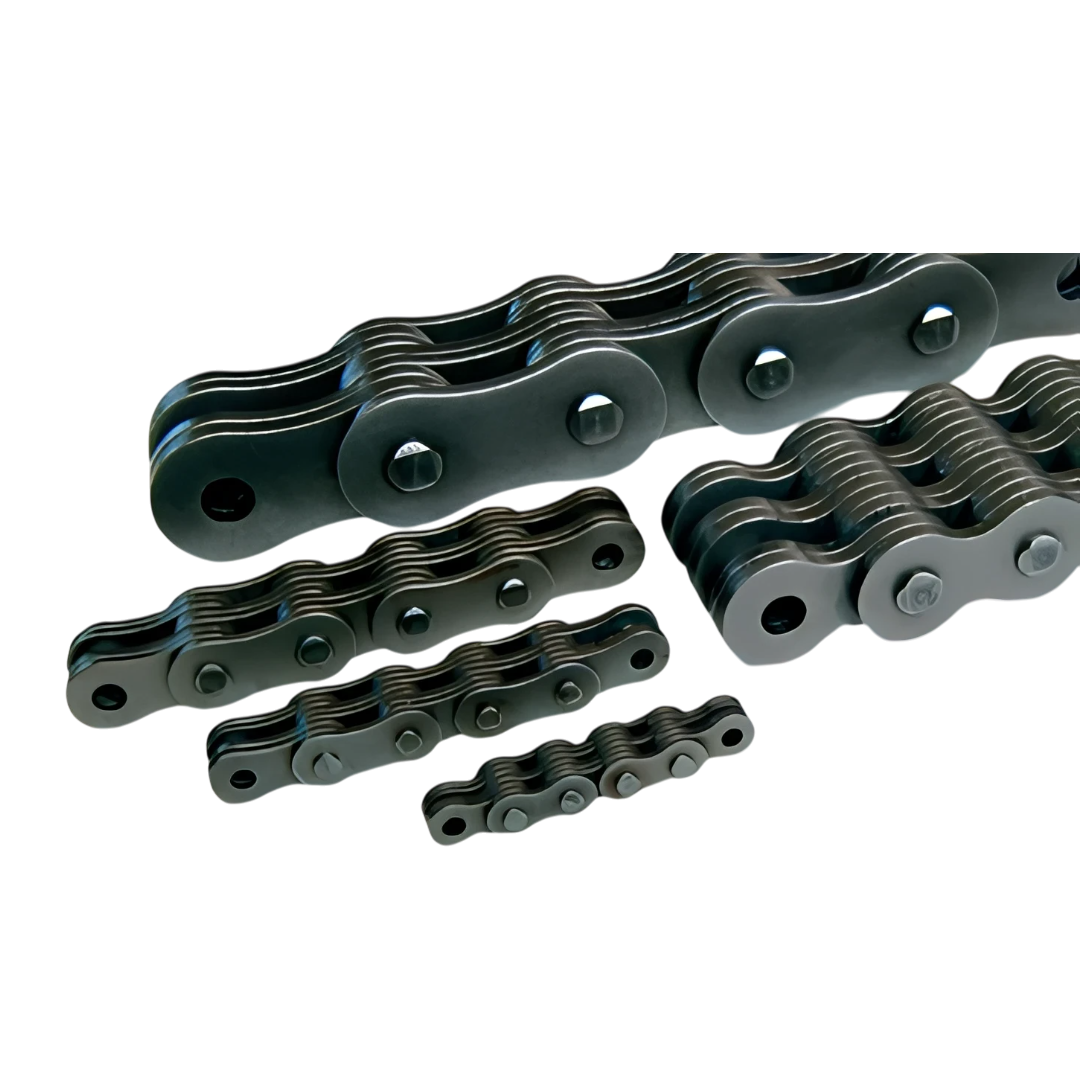

โซ่ TYC Leaf chains LL Series HL2466 ขนาด 38.1 มม.
โซ่ TYC Leaf chains LL Series HL2466 ขนาด 38.1 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
4,902.94 ฿
ราคาปกติ
ราคาโปรโมชัน
4,902.94 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Leaf chains LL Series HL2466 ขนาด 38.1 มม.
Leaf chains LL Series รุ่น HL2466 ขนาด 38.1 มม. โซ่ประสิทธิภาพสูงที่ทนทานต่อสภาพแวดล้อมหนักและงานวิศวกรรมเฉพาะทาง แข็งแกร่งด้วยการผลิตที่พิถีพิถันจาก TYC มั่นใจได้ในความปลอดภัยและการทำงานที่ต่อเนื่องยาวนานในทุกสภาวะที่คุณต้องเจอ
ดูรายละเอียดทั้งหมด
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- โครงสร้างแบบ Leaf (ใบคู่/ใบเดี่ยว) ใช้เพลทที่มีความแข็งแรงสูงและหมุดเพลาลิงก์เพื่อรองรับแรงดึงและแรงกระแทก
- ทนต่อแรงดึงสูง ด้วยวัสดุคุณภาพสูงและกระบวนการชุบแข็งพิเศษ (Heat Treated)
- รองรับโหลดแบบ Static และ Dynamic ได้ดี
- มีขนาดหลากหลาย เช่น LL0622, LL0822, LL1222, LL1644 ฯลฯ ตามความเหมาะสมของการใช้งาน
- เหมาะสำหรับพื้นที่แคบ ที่ไม่สามารถใช้โซ่โรลเลอร์ได้
- อายุการใช้งานยาวนาน เมื่อใช้งานและบำรุงรักษาอย่างเหมาะสม
การติดตั้ง
- ตรวจสอบแนวระนาบของโซ่ ให้ตรงกันทั้งสองด้าน เพื่อลดการสึกหรอ
- ใช้ Sprocket หรือ Pin ที่ได้มาตรฐาน เพื่อให้เข้ากับขนาดและรูปแบบของโซ่ LL
- ปรับตั้งความตึงของโซ่อย่างเหมาะสม โดยไม่ให้หย่อนหรือแน่นจนเกินไป
- ใช้จาระบีหรือสารหล่อลื่นคุณภาพสูง เพื่อลดแรงเสียดทาน และป้องกันสนิม
- ควรติดตั้งโดยผู้ชำนาญ หรืออิงตามคู่มือของ TYC เพื่อประสิทธิภาพสูงสุด
การใช้งาน
- TYC Leaf Chains LL Series นิยมใช้งานในระบบยกและอุตสาหกรรมหนัก
- ระบบลิฟต์และรอกยกของ (Hoist & Elevator Systems)
- เครื่องจักรแม่พิมพ์ฉีดพลาสติก (Injection Molding Machines)
- รถฟอร์คลิฟต์ (Forklift Masts)
- อุปกรณ์ยกของอุตสาหกรรมทั่วไป
- ระบบการเคลื่อนที่แนวตั้ง (Vertical Motion Systems)
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Chain No. | HL2466 |
| Pitch (นิ้ว) | 1-1/2 |
| Pitch (มม.) | 38.1 |
| Lacing | 6X6 |
| Pin C (มม.) | 39.12 |
| Pin B (มม.) | |
| Pin D (มม.) | 14.63 |
| Link S (มม.) | 14.68 |
| Link T (มม.) | 5.6 |
| Link H (มม.) | 73 |
| Link F (มม.) | 36.2 |
| ความแข็งแรงแรงดึง (kgf) | 73,500 |
| น้ำหนัก (kg/m) | 12.52 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทโซ่ | Leaf Chain – ซีรีส์ LL (มาตรฐาน ANSI B29.8M) |
| รูปแบบแผ่นใบ (Link Plate) | แบนตรง ไม่มีลูกกลิ้ง เหมาะสำหรับรับแรงดึงโดยตรง |
| โครงสร้างโซ่ | ประกอบด้วยแผ่นใบ (Link Plates) และหมุด (Pins) ไม่มีลูกกลิ้ง |
| การจัดเรียงแผ่นใบ | แบบ L×L (เช่น LL246 = 2 แผ่นใน และ 2 แผ่นนอก ต่อข้อ) |
| วัสดุ | เหล็กกล้า (High-Grade Carbon Steel) หรือเหล็กอัลลอย (สำหรับรุ่นพิเศษ) |
| การชุบแข็ง | ชิ้นส่วนสำคัญผ่านกระบวนการชุบแข็งเพื่อเพิ่มความแข็งแรงและทนต่อการสึกหรอ |
| พิกัดโหลดแรงดึงสูงสุด (Ultimate Tensile Strength) | ตั้งแต่ ~15.7 kN (สำหรับรุ่นเล็ก เช่น LL2044) จนถึง >200 kN (สำหรับรุ่นใหญ่ เช่น LL16888) |
| การใช้งานหลัก | - ระบบยกของในลิฟต์- รถยก (Forklift)- เครื่องจักรที่ต้องการแรงดึงสูง- เครน หรือรอกยก |
| คุณสมบัติเด่น | - รับแรงดึงสูงมาก- โครงสร้างกะทัดรัด- ไม่มีลูกกลิ้ง จึงไม่จำเป็นต้องมีเฟืองหรือสป็อกเก็ตในการส่งกำลัง |
