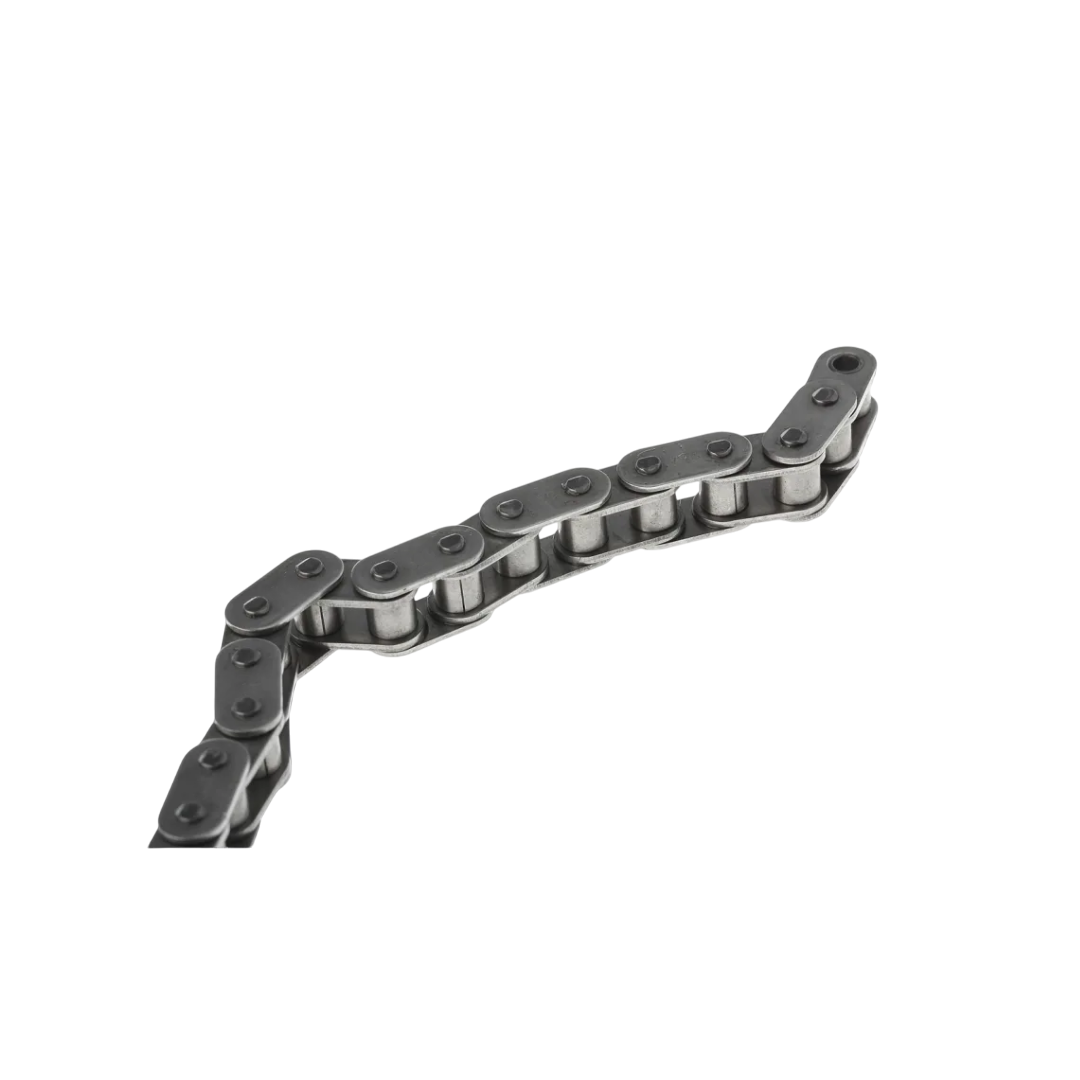

โซ่ TYC Engineering Chain Double Flex Chain DF3910 ขนาด 76.2 * 76.20 x 17.46 มม.
โซ่ TYC Engineering Chain Double Flex Chain DF3910 ขนาด 76.2 * 76.20 x 17.46 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Engineering Chain Double Flex Chain DF3910 ขนาด 76.2 * 76.20 x 17.46 มม.
โซ่ TYC ถือเป็นหนึ่งในแบรนด์ชั้นนำของโซ่อุตสาหกรรมที่ได้รับความไว้วางใจอย่างกว้างขวางในตลาดทั้งในประเทศและต่างประเทศ ด้วยประสบการณ์และเทคโนโลยีการผลิตที่ทันสมัย โซ่ TYC จึงตอบสนองความต้องการในงานอุตสาหกรรมหลากหลายประเภทได้อย่างมีประสิทธิภาพสูงสุด ผลิตภัณฑ์โซ่ TYC มีความแข็งแรงทนทาน มาพร้อมกับวัสดุคุณภาพดีที่ผ่านการคัดสรรอย่างพิถีพิถัน เพื่อให้สามารถรับแรงบิดและแรงดึงในระดับสูงได้อย่างปลอดภัย นอกจากนี้โซ่ TYC ยังมีความทนทานต่อการสึกหรอและการกัดกร่อนในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นงานในโรงงานอุตสาหกรรมหนัก งานเกษตรกรรม หรือแม้กระทั่งงานในระบบขนส่ง
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- โครงสร้างยืดหยุ่น 2 ทิศทาง
- งอได้ทั้งซ้าย-ขวา และ ขึ้น-ลง เหมาะสำหรับสายพานลำเลียงที่มีเส้นทางคดเคี้ยวหรือหลายระดับ
- ผลิตจากเหล็กกล้า Heat-treated
- ให้ความแข็งแรงและทนทานต่อการสึกหรอ
- ออกแบบให้ใช้งานต่อเนื่องได้ยาวนาน
- รองรับการทำงานในสภาพแวดล้อมที่ต้องการความคล่องตัวสูง
- สามารถติดตั้ง Attachment เพิ่มเติมได้
- เช่น ปีกสำหรับลำเลียงชิ้นงานเฉพาะทาง
- โซ่สามารถโค้งได้โดยไม่ต้องใช้บานพับหรือรอกเสริม
- ช่วยลดต้นทุนและลดจุดสึกหรอของระบบ
การติดตั้ง
- ควรออกแบบรางลำเลียงให้สอดรับกับความสามารถในการโค้งงอของโซ่
- ต้องใช้ Sprocket หรือไกด์ราง (Guide Rail) ที่ออกแบบมารองรับ Double Flex Chain
- ระยะความตึงต้องปรับอย่างเหมาะสมเพื่อให้โซ่เคลื่อนตัวได้ลื่นไหล
- ตรวจสอบจุดโค้งทุกจุดเพื่อป้องกันการหักหรือติดขัด
- ควรมีระบบหล่อลื่นในจุดที่มีการโค้งมากหรือลำเลียงต่อเนื่อง
การใช้งาน
- ระบบลำเลียงในอุตสาหกรรมอาหารและเครื่องดื่ม
- สายพานลำเลียงในโรงงานบรรจุภัณฑ์
- สายพานลำเลียงแบบไหลเวียนหลายแนว (Multi-directional Conveyor System)
- ระบบลำเลียงในโรงงานยาหรือเครื่องสำอาง
- งานลำเลียงที่ต้องเปลี่ยนระดับหรือทิศทางบ่อยครั้ง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Chain No. | DF3910 |
| Pitch x Width (นิ้ว) | 3.00*3.00 x 0.63 |
| Pitch x Width (มม.) | 76.2 * 76.20 x 17.46 |
| Min. Flex Radius mm | 558.8 |
| Pin C (มม.) | 18.25 |
| Pin B (มม.) | - |
| Pin D2 (มม.) | 14.5 |
| Link T1 (มม.) | 6.4 |
| Link T2 (มม.) | 16 |
| Link F2 (มม.) | 31.8 |
| ความแข็งแรงแรงดึง (kgf) | 23,500 |
| น้ำหนัก (kg/m) | 4.88 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทโซ่ | Double Flex Chain (โซ่ยืดหยุ่นสองทิศทาง) |
| ลักษณะพิเศษ | โค้งงอได้ทั้งแนวตั้ง (Vertical Bending) และแนวนอน (Side Bending) |
| โครงสร้าง | แผ่นข้างแบบ Jointed Links ที่มีรอยบากพิเศษ และพินแบบหมุนได้อิสระ |
| วัสดุ | เหล็กกล้าคาร์บอนชุบแข็ง หรือเหล็กอัลลอย (ตามรุ่น) |
| การชุบแข็ง (Heat Treatment) | ชิ้นส่วนสำคัญผ่านกระบวนการชุบแข็งเพื่อเพิ่มอายุการใช้งาน |
| ขนาด Pitch | มีหลายขนาด เช่น 1.5", 2", 2.5", 3", 4" ขึ้นอยู่กับรุ่น |
| ประเภทลูกกลิ้ง | บางรุ่นไม่มีลูกกลิ้ง (Plain) บางรุ่นมี Small Rollers (แล้วแต่การใช้งาน) |
| การใช้งานหลัก | - ระบบลำเลียงในแนวโค้ง- สายพานที่เปลี่ยนระดับแนวดิ่ง- เครื่องจักรอุตสาหกรรมอาหาร, เครื่องดื่ม, แพ็คกิ้ง- เครื่องจักรที่ต้องการการส่งกำลังในพื้นที่จำกัด |
| คุณสมบัติเด่น | - เคลื่อนที่ได้ลื่นไหลบนรางโค้ง- ลดการสึกหรอจากการเสียดสีรุนแรง- ไม่ต้องใช้รอกเปลี่ยนทิศทางแยกต่างหาก |
| มาตรฐาน | เป็นแบบ Non-Standard (Custom/Engineering Class) – ต้องดูตามขนาดรุ่น TYC |
