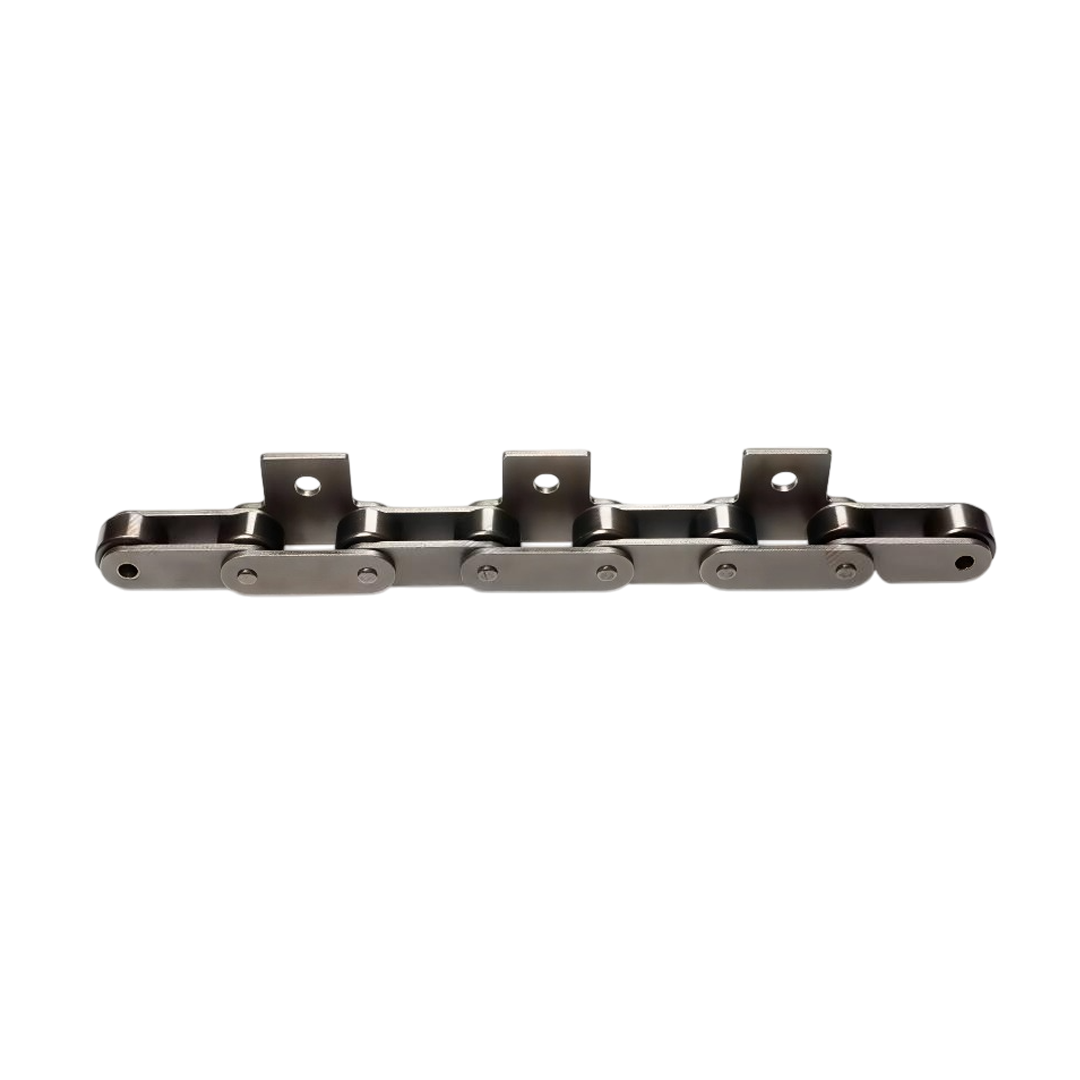

โซ่ TYC Double Pitch Attachments SA-1 Series C2160H ขนาด 101.60 x 31.75 มม.
โซ่ TYC Double Pitch Attachments SA-1 Series C2160H ขนาด 101.60 x 31.75 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Double Pitch Attachments SA-1 Series C2160H ขนาด 101.60 x 31.75 มม.
โซ่ TYC ถือเป็นหนึ่งในแบรนด์ชั้นนำของโซ่อุตสาหกรรมที่ได้รับความไว้วางใจอย่างกว้างขวางในตลาดทั้งในประเทศและต่างประเทศ ด้วยประสบการณ์และเทคโนโลยีการผลิตที่ทันสมัย โซ่ TYC จึงตอบสนองความต้องการในงานอุตสาหกรรมหลากหลายประเภทได้อย่างมีประสิทธิภาพสูงสุด ผลิตภัณฑ์โซ่ TYC มีความแข็งแรงทนทาน มาพร้อมกับวัสดุคุณภาพดีที่ผ่านการคัดสรรอย่างพิถีพิถัน เพื่อให้สามารถรับแรงบิดและแรงดึงในระดับสูงได้อย่างปลอดภัย นอกจากนี้โซ่ TYC ยังมีความทนทานต่อการสึกหรอและการกัดกร่อนในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นงานในโรงงานอุตสาหกรรมหนัก งานเกษตรกรรม หรือแม้กระทั่งงานในระบบขนส่ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- โซ่แบบ Double Pitch ที่ออกแบบตามมาตรฐาน ANSI ซึ่งมีระยะห่างระหว่างข้อโซ่ยาวกว่าปกติ เพื่อการลำเลียงที่มีประสิทธิภาพและประหยัดต้นทุน
- รุ่น SA-1 Series เป็นโซ่แบบมี แผ่นยึด (Attachment) ชนิด SA-1 — เป็นแผ่นยึดด้านข้างแบบเดี่ยว ลักษณะ “งอเฉียง” สำหรับติดตั้งพาเลตหรือชิ้นงานเฉพาะ
- รูปแบบของแผ่น SA-1 ช่วยให้โซ่สามารถ รับแรงเฉียงหรือยึดวัตถุที่มีมุมเอียงได้ดีกว่า A-type หรือ K-type
- โซ่ผลิตจากเหล็กกล้าอุตสาหกรรมคุณภาพสูง ผ่านกระบวนการชุบแข็ง (Heat Treated) เพื่อเพิ่มอายุการใช้งาน
- เหมาะสำหรับงานที่ต้องการการจัดตำแหน่งชิ้นงานอย่างแม่นยำในมุมเฉียง
การติดตั้ง
- ใช้เฟืองที่รองรับโซ่ Double Pitch โดยเฉพาะ เพื่อให้ pitch ตรงกับโซ่
- ตรวจสอบแนวการวางของแผ่น SA-1 ให้ตรงกับทิศทางการยึดของชิ้นงานหรือตัวพาเลต
- ปรับความตึงของโซ่ให้อยู่ในค่าที่เหมาะสม เพื่อให้การทำงานราบรื่น
- ควรมีจุดยึดโซ่ที่มั่นคง และโครงสร้างลำเลียงที่รับน้ำหนักได้สอดคล้องกับการติดตั้ง
- หมั่นหล่อลื่นโซ่และตรวจสอบการยึดของ Attachment เป็นระยะ
การใช้งาน
- เหมาะสำหรับ ระบบลำเลียงที่ต้องการจับหรือเคลื่อนย้ายวัตถุในแนวเอียง/เฉียง เช่น กล่องเฉียง ถาดเอียง หรือชิ้นงานพิเศษ
- นิยมใช้งานในสายการผลิต, ระบบอัตโนมัติ, การบรรจุหีบห่อ และเครื่องจักรที่มีการยึด/วางชิ้นงานเฉพาะตำแหน่ง
- พบได้ในอุตสาหกรรมอาหาร, เครื่องดื่ม, อิเล็กทรอนิกส์, โลจิสติกส์ และเครื่องจักรผลิตแบบต่อเนื่อง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Chain No. | C2160H |
| Pitch x Width (นิ้ว) | 4 x 1-1/4 |
| Pitch x Width (มม.) | 101.60 x 31.75 |
| Roller STD (D1, มม.) | 28.58 |
| Pin D2 (มม.) | 14.29 |
| Link T (มม.) | 7.14 |
| Link F (มม.) | 48.26 |
| Attachment A1 (มม.) | 76.83 |
| Attachment A2 (มม.) | 44.45 |
| Attachment A3 (มม.) | 50.8 |
| Attachment F3 (มม.) | 75.3 |
| Attachment D3 (มม.) | 19.46 |
| Attachment D4 (มม.) | 13.24 |
| Attachment M (มม.) | 38.1 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| Pitch (ระยะห่างระหว่างข้อ) | 1.000” – 2.500” (รองรับรุ่น C2040, C2050, C2060H, C2080H, C2100H, C2120H เป็นต้น) |
| ประเภทโซ่ | Double Pitch Conveyor Chain |
| ชนิด Attachment | SA-1 = แผ่นตรง (Straight Tab) ติดด้านเดียว บนแผ่นข้างของโซ่ |
| วัสดุโซ่ | เหล็กกล้าชุบแข็ง / เคลือบซิงค์ / สแตนเลส |
| วัสดุ Attachment | เหล็กกล้าหรือสแตนเลส |
| การติดตั้ง | สามารถเลือกติดทุกข้อ, ทุก 2 ข้อ, หรือจุดกำหนดพิเศษตามแบบได้ |
| แรงดึงสูงสุด (Tensile Strength) | เทียบเท่ากับโซ่ Double Pitch มาตรฐานในแต่ละรุ่น |
| ลูกกลิ้ง | เลือกได้ทั้ง A-Type (ลูกกลิ้งเล็ก) หรือ C-Type (ลูกกลิ้งใหญ่ สำหรับวิ่งบนราง) |
