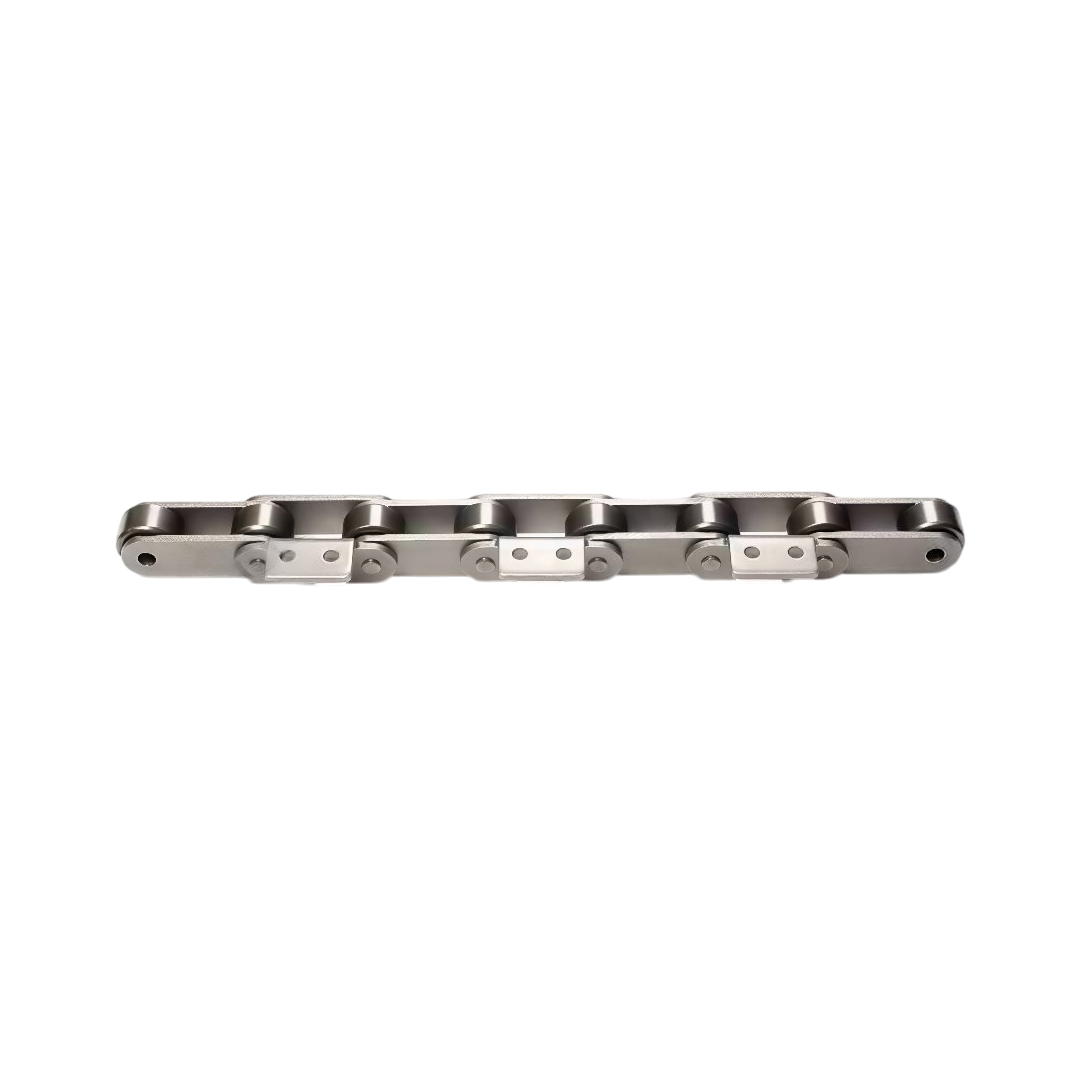

โซ่ TYC Double Pitch Attachments K-1 Series C2100H ขนาด 63.50 x 19.05 มม.
โซ่ TYC Double Pitch Attachments K-1 Series C2100H ขนาด 63.50 x 19.05 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Double Pitch Attachments K-1 Series C2100H ขนาด 63.50 x 19.05 มม.
โซ่ TYC ถือเป็นหนึ่งในแบรนด์ชั้นนำของโซ่อุตสาหกรรมที่ได้รับความไว้วางใจอย่างกว้างขวางในตลาดทั้งในประเทศและต่างประเทศ ด้วยประสบการณ์และเทคโนโลยีการผลิตที่ทันสมัย โซ่ TYC จึงตอบสนองความต้องการในงานอุตสาหกรรมหลากหลายประเภทได้อย่างมีประสิทธิภาพสูงสุด ผลิตภัณฑ์โซ่ TYC มีความแข็งแรงทนทาน มาพร้อมกับวัสดุคุณภาพดีที่ผ่านการคัดสรรอย่างพิถีพิถัน เพื่อให้สามารถรับแรงบิดและแรงดึงในระดับสูงได้อย่างปลอดภัย นอกจากนี้โซ่ TYC ยังมีความทนทานต่อการสึกหรอและการกัดกร่อนในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นงานในโรงงานอุตสาหกรรมหนัก งานเกษตรกรรม หรือแม้กระทั่งงานในระบบขนส่ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- โซ่รุ่น Double Pitch ตามมาตรฐาน ANSI โดยมีระยะ pitch ยาวกว่าปกติ เหมาะสำหรับงานที่ต้องการความคุ้มค่าและประหยัดต้นทุน
- รุ่น K-1 Series มาพร้อม แผ่นยึดแบบงอรูปตัว "L" หรือ "K-Type Attachment" ซึ่งยื่นออกจากโซ่ด้านข้างหนึ่ง (Single Side, Offset)
- Attachment K-1 ช่วยให้สามารถยึดจับหรือพาเลตชิ้นงานที่มีรูปทรงพิเศษได้ง่ายกว่ารุ่น A-Type
- โซ่ผลิตจากเหล็กกล้าคุณภาพสูง พร้อมชุบแข็ง (Heat Treated) เพื่อเพิ่มความทนทานต่อแรงดึงและการสึกหรอ
- ออกแบบมาให้เหมาะกับระบบลำเลียงที่ต้องการความแม่นยำ และมีโหลดระดับเบาถึงปานกลาง
การติดตั้ง
- ใช้เฟืองที่รองรับระยะ pitch ของโซ่ Double Pitch โดยเฉพาะ เพื่อให้ฟันเฟืองทำงานได้ราบรื่น
- วางแนวโซ่ให้ตรง และปรับระดับให้เหมาะสมก่อนยึดเข้าระบบ
- ตรวจสอบตำแหน่งของ Attachment K-1 ให้ตรงกับจุดรับแรงหรืออุปกรณ์จับยึด
- ปรับความตึงของโซ่ให้เหมาะสมกับระยะการใช้งานจริง
- ใช้น้ำมันหล่อลื่นเป็นประจำเพื่อลดการสึกหรอของโซ่และ Attachment
การใช้งาน
- เหมาะสำหรับ สายพานลำเลียงที่ต้องการยึดจับชิ้นงานเฉพาะด้านเดียว เช่น ระบบแยกหรือคัดชิ้นงานในอุตสาหกรรมอาหาร, เครื่องดื่ม, อิเล็กทรอนิกส์
- นิยมใช้ในระบบอัตโนมัติที่ต้องการความแม่นยำในการเคลื่อนย้ายชิ้นงานเฉพาะจุด
- ใช้งานได้ดีในงานแพ็คกิ้ง การเรียงชิ้นงาน หรือระบบบรรจุสินค้าบนสายพาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Chain No. | C2100H |
| Chain No. | 2-1/2 x 3/4 |
| Pitch x Width (นิ้ว) | 63.50 x 19.05 |
| Pitch x Width (มม.) | 19.05 |
| Roller STD (D1, มม.) | 9.54 |
| Pin D2 (มม.) | 4.75 |
| Link T (มม.) | 4.75 |
| Link F (มม.) | 30.16 |
| Attachment A1 | 49.91 |
| Attachment A2 | 33.32 |
| Attachment F3 | 47.62 |
| Attachment D3 | 8.33 |
| Attachment G | 23.42 |
| Attachment M | 23.83 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| Pitch (ระยะห่างระหว่างข้อ) | 1.000” – 2.500” (รุ่นที่ใช้บ่อย เช่น C2040, C2050, C2060H, C2080H, C2100H, C2120H เป็นต้น) |
| ประเภทโซ่ | Double Pitch Conveyor Chain |
| ชนิด Attachment | K-1 = แผ่นโค้งงอด้านเดียว ติดบนแผ่นข้างโซ่ (หนึ่งฝั่ง) |
| วัสดุโซ่ | เหล็กกล้าชุบแข็ง / เหล็กเคลือบซิงค์ / สแตนเลส (ขึ้นกับรุ่น) |
| วัสดุ Attachment | เหล็กกล้าหรือสแตนเลส |
| ระยะการติดตั้ง Attachment | ติดได้ตามกำหนด เช่น ทุกข้อ, ทุก 2 ข้อ หรือเฉพาะจุด |
| แรงดึงสูงสุด (Tensile Strength) | ขึ้นอยู่กับรุ่นของโซ่ เช่น C2060H K-1 ≈ 4,500–5,500 kgf |
| ลูกกลิ้ง | มีให้เลือกทั้งแบบ A-Type (ลูกกลิ้งเล็ก) และ C-Type (ลูกกลิ้งใหญ่สำหรับวิ่งบนราง) |
