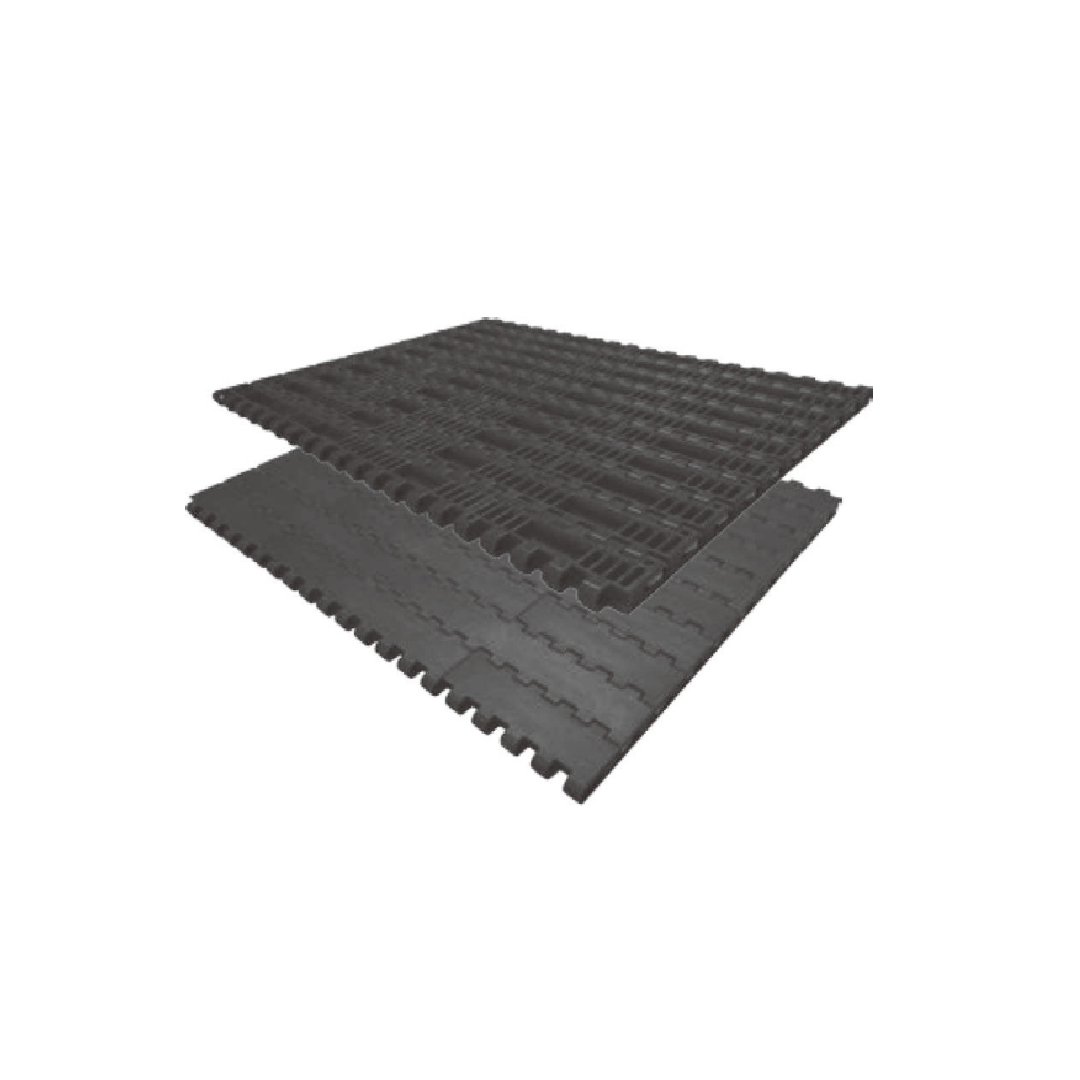

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT2505-K WT2515-W680-HG

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT2505-K WT2515-W680-HG

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TSUBAKI

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
2,500.00 ฿
2,500.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด โซ่พลาสติก TSUBAKI Plastic Modular Chain WT2505-K WT2515-W680-HG

TSUBAKI Plastic Modular Chain WT2515-W เป็นโซลูชั่นที่ยอดเยี่ยมสำหรับ อุตสาหกรรมเครื่องดื่ม ที่ต้องการ ระบบลำเลียงพลาสติก หน้ากว้างสำหรับการจัดการภาชนะจำนวนมาก ด้วยระบบ Pin & Plug ที่ช่วยให้การบำรุงรักษาง่ายและรวดเร็ว ทำให้เป็นตัวเลือกที่น่าสนใจสำหรับ ระบบลำเลียง ที่ต้องการประสิทธิภาพและความสะดวกในการใช้งาน หากคุณกำลังมองหา โซ่โมดูล่าพลาสติก คุณภาพสูงสำหรับอุตสาหกรรมเครื่องดื่ม TSUBAKI WT2515-W คือคำตอบ

คุณสมบัติ

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT2515-W: หน้ากว้างพิเศษ ลำเลียงจำนวนมาก เหมาะสำหรับอุตสาหกรรมเครื่องดื่ม พร้อมระบบ Pin & Plug

TSUBAKI Plastic Modular Chain รุ่น WT2515-W เป็นโซ่ลำเลียงพลาสติกที่ออกแบบมาสำหรับการจัดการวัสดุจำนวนมาก (Mass Handling) ด้วยโครงสร้างหน้ากว้างพิเศษที่เกิดจากการผสมผสานระหว่างโมดูลขนาด 170 มม. และ 85 มม. ในการจัดเรียงแบบก่ออิฐ (Brick-Layered Array) ทำให้เหมาะสำหรับการลำเลียง ภาชนะเครื่องดื่ม เป็นพิเศษ และยังมาพร้อมกับ ระบบ Pin & Plug ที่ช่วยให้การต่อและถอดโซ่ทำได้ง่ายและรวดเร็ว ลดเวลาในการบำรุงรักษา

คุณสมบัติเด่นของ TSUBAKI Plastic Modular Chain WT2515-W:

  • การจัดการวัสดุจำนวนมาก (Mass Handling): โครงสร้าง หน้ากว้างพิเศษ จากการรวมกันของ โมดูลขนาด 170 มม. และ โมดูลขนาด 85 มม. ในการจัดเรียงแบบ ก่ออิฐ (Brick-Layered Array) ช่วยให้สามารถลำเลียง วัสดุจำนวนมาก ได้อย่างมั่นคงและมีประสิทธิภาพ เหมาะสำหรับอุตสาหกรรมที่มีปริมาณการผลิตสูง
  • เหมาะสำหรับการลำเลียงภาชนะเครื่องดื่ม: การออกแบบหน้ากว้างและความแข็งแรงของโซ่ ทำให้ โซ่ลำเลียงพลาสติก WT2515-W เหมาะสำหรับการลำเลียง ขวด กระป๋อง และ ภาชนะเครื่องดื่ม อื่นๆ ได้อย่างปลอดภัยและมีประสิทธิภาพใน อุตสาหกรรมเครื่องดื่ม
  • ระบบ Pin & Plug: ต่อ/ถอดง่าย ลดเวลาบำรุงรักษา: การนำ ระบบ Pin & Plug มาใช้ในการเชื่อมต่อข้อต่อโซ่ ทำให้การ ต่อและถอดโซ่ ทำได้อย่างง่ายดายและรวดเร็ว ช่วย ลดเวลาในการบำรุงรักษา และเพิ่มความสะดวกในการปรับเปลี่ยนหรือซ่อมแซมระบบลำเลียง

ประโยชน์ที่ได้รับจากการใช้ TSUBAKI Plastic Modular Chain WT2515-W:

  • ประสิทธิภาพในการจัดการวัสดุจำนวนมาก: รองรับการผลิตที่มีปริมาณสูง
  • เหมาะสำหรับอุตสาหกรรมเครื่องดื่ม: ออกแบบมาเพื่อการลำเลียงภาชนะเครื่องดื่มโดยเฉพาะ
  • การบำรุงรักษาง่ายและรวดเร็ว: ด้วยระบบ Pin & Plug ที่สะดวก
  • ความทนทานและอายุการใช้งานยาวนาน: ตามมาตรฐานผลิตภัณฑ์ TSUBAKI

Standard Chain

Material Standard Low friction/Wear resistant Advanced low friction/Wear resistant Low friction
Material mark - / B / BL LFW / LFG / LFB / CB ALF NLF / WR
Link color Gray / Blue / Sky blue White / Green / Brown / Blue Light blue Dark gray / Dark green
Max. allowable load kN/m {kgf/m} 12.8{1305} 12.8{1305} 12.8{1305} 12.8{1305}
Chain mass kg/m2 8.6 8.6 8.6 8.6
Max. allowable speed m/min (With lube) 50 50 50 50
Max. allowable speed m/min (No lube) 50 50 50 50
Operating temperature range °C –20 to (60)80 –20 to (60)80 –20 to (60)80 –20 to (60)80
Pin material Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic
Slide plug material Polyacetal Polyacetal Polyacetal Polyacetal
Slide plug color Yellow Yellow Yellow Yellow
Available △ / △ / △ △ /△/ △ / ○ ○ △ / △

High-Function Chain

Material Low friction/ Wear resistant High Temperature Electroconductive Antibacterial/Mold resistant Electrostatic preventive Middle friction Ultraviolet resistant
Material mark HG HTW E MWS SE MF UVR
Link color Navy blue White Black Cream Gray Yellow Light gray
Max. allowable load kN/m {kgf/m} 12.8{1305} 6.4{650} 9.0{914} 29.4{3000} 29.4{3000} 21.8{2224} 29.4{3000}
Chain mass 8.6 5.7 8.6 8.6 8.6 8.6 8.6
Max. allowable speed m/min (With lube) 50 50 50 50 - 50
Max. allowable speed m/min (No lube) 50 50 50 50 50 50
Operating temperature range °C –20 to (60)80 5 to 105 –20 to (60)80 –20 to (60)80 –20 to (60)80 –20 to (60)80 –20 to 80
Pin material Special engineering plastic Polypropylene Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic
Slide plug materia Polyacetal Polypropylene Polyacetal Polyacetal Polyacetal Polyacetal Polyacetal
Slide plug color Yellow Blue Yellow Yellow Yellow Yellow Yellow
Available ○ △ △ △ △ △ △

หมายเหตุ

  • 1. “〇”: ผลิตภัณฑ์สั่งทำ “△”: ผลิตภัณฑ์สั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
  • 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกนำไปใช้ทั่วพื้นผิวของโซ่ในทิศทางตามความกว้าง ค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตที่แสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
  • 3. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) คือสำหรับสภาวะเปียกชื้น
  • 4. จำนวนลิงก์ต่อหน่วย (ความกว้างของโซ่): 200 (W85 ถึง 425), 100 (W510 ถึง 935), 80 (W1020 ถึง 1190), 50 (W1275 ถึง 1785), 40 (มากกว่า W1870)

Tsubaki Model Table

ความกว้างของโซ่ X โซ่ชนิด Low friction/Wear resistant HG
85 WT2515-W85-HG
170 WT2515-W170-HG
255 WT2515-W255-HG
340 WT2515-W340-HG
425 WT2515-W425-HG
510 WT2515-W510-HG
595 WT2515-W595-HG
680 WT2515-W680-HG
765 WT2515-W765-HG
850 WT2515-W850-HG
935 WT2515-W935-HG
1020 WT2515-W1020-HG
1105 WT2515-W1105-HG
1190 WT2515-W1190-HG
1275 WT2515-W1275-HG
1360 WT2515-W1360-HG
1445 WT2515-W1445-HG
1530 WT2515-W1530-HG
1615 WT2515-W1615-HG

หมายเหตุ

  • 1. ความกว้างมาตรฐานที่กำหนดจะเพิ่มขึ้นทีละ 85 มม. ความกว้างที่กำหนดเองหรือความกว้างที่กว้างกว่า 1,615 มม. ติดต่อตัวแทน Tsubaki สำหรับข้อมูลเพิ่มเติม
  • 2. ความกว้างของโซ่ X คือความกว้างที่กำหนดและความกว้างจริงอยู่ที่ประมาณ -0.3% (ที่อุณหภูมิแวดล้อม 20°C) สำหรับโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้าย ความกว้างจะขยายหรือหดตัวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ อัตราส่วนของทั้งการขยายและหดตัวที่จะได้รับผลกระทบจากอุณหภูมิแวดล้อมของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้ายคือ 0.00012/°C และ 0.00011/°C สำหรับซีรีส์ HTW ที่อุณหภูมิพื้นฐาน 20°C
  • 3. ต้องใช้โซ่ที่มีความกว้างแคบกว่า 1,615 มม. เมื่ออุณหภูมิแวดล้อมสูงกว่า 40°C ความกว้างของโซ่ที่มากกว่า 1,615 มม. สามารถใช้ได้ภายใต้ 80% ของความตึงสูงสุดของโซ่ในกรณีที่ต้องเปลี่ยนหมุดด้วยหมุดที่ทำจากโพลีโพรพีลีน

ข้อมูลจำเพราะ

เอกสารข้อมูล

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT2505-K WT2515-W680-HG Data Sheet
