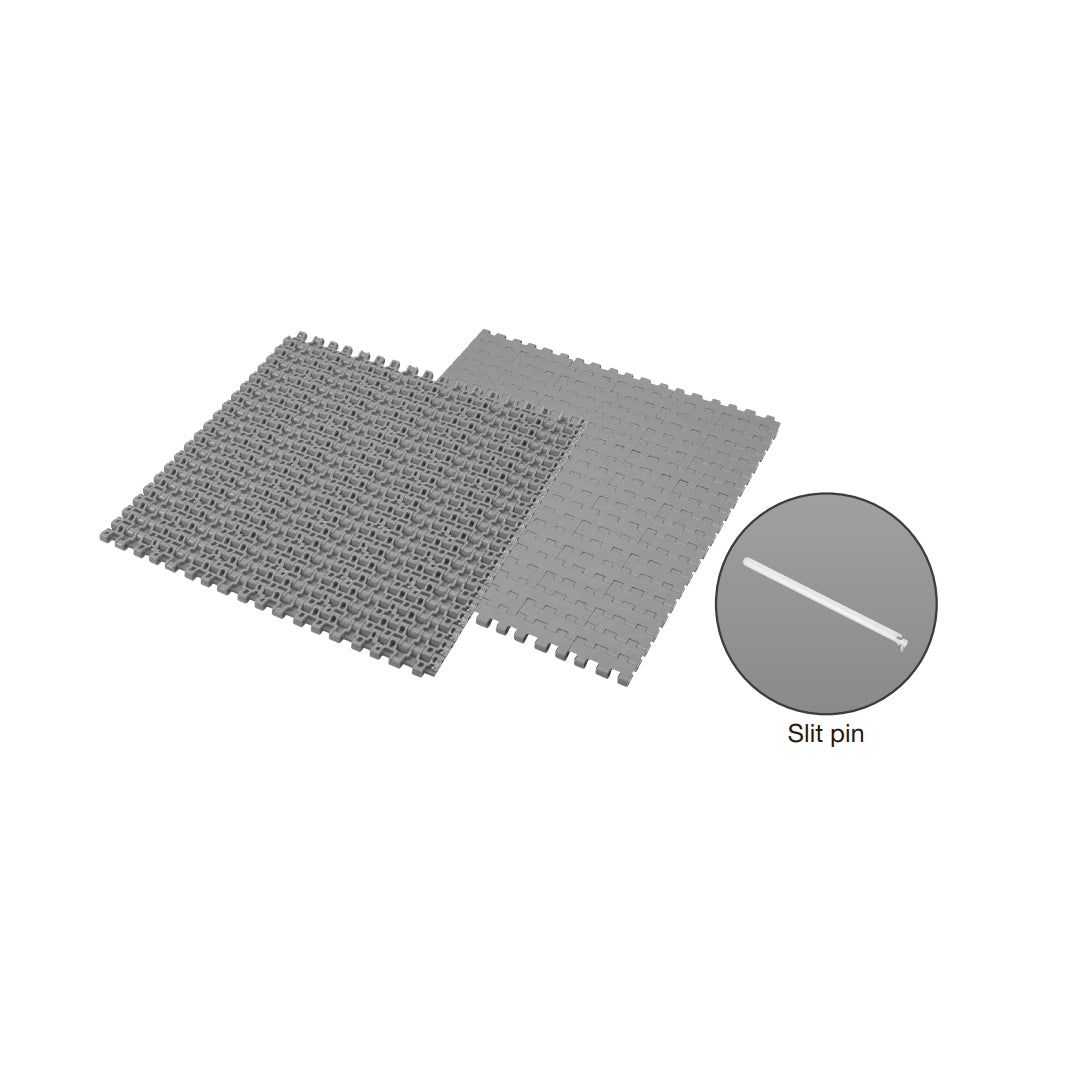

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1515-W WT1515-W600-ALF

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1515-W WT1515-W600-ALF

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TSUBAKI

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
2,175.00 ฿
2,175.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1515-W WT1515-W600-ALF

TSUBAKI Plastic Modular Chain WT1515-W เป็นโซลูชั่นที่ยอดเยี่ยมสำหรับอุตสาหกรรมที่ต้องการ ระบบลำเลียงพลาสติก ที่มีความยืดหยุ่นในการปรับขนาดความกว้าง สามารถลำเลียงผลิตภัณฑ์ได้หลากหลาย และมีระบบการประกอบที่ง่ายดาย ด้วยคุณสมบัติที่สามารถทดแทนสายพานลำเลียงได้ ทำให้เป็นอีกหนึ่งทางเลือกที่น่าสนใจสำหรับ ระบบลำเลียง ที่ต้องการความทนทานและลดการบำรุงรักษา หากคุณกำลังมองหา โซ่โมดูล่าพลาสติก คุณภาพสูงที่ปรับขนาดได้และใช้งานได้หลากหลาย TSUBAKI WT1515-W คือคำตอบ

คุณสมบัติ

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1515-W: ปรับความกว้างได้ตามต้องการ ลำเลียงอเนกประสงค์ พร้อมระบบ Slit Pin

TSUBAKI Plastic Modular Chain รุ่น WT1515-W เป็นโซ่ลำเลียงพลาสติกที่มีความยืดหยุ่นสูงในการปรับความกว้าง โดยสามารถเลือกความกว้างได้ตามต้องการ เพิ่มขึ้นทีละ 50 มม. ด้วยระยะพิตช์ 15 มม. ทำให้เหมาะสำหรับการลำเลียง ภาชนะขนาดเล็ก และ น้ำหนักเบา ได้อย่างมีประสิทธิภาพ นอกจากนี้ ยังสามารถใช้งานได้หลากหลาย ไม่เพียงแต่ในอุตสาหกรรมเครื่องดื่มสำหรับการลำเลียงขวดเท่านั้น แต่ยังเหมาะสำหรับการลำเลียงชิ้นส่วนเครื่องจักรอีกด้วย

คุณสมบัติเด่นของ TSUBAKI Plastic Modular Chain WT1515-W:

  • ปรับความกว้างได้ตามต้องการ (50 mm Increments): คุณสมบัติเด่นที่สำคัญคือสามารถ เลือกความกว้างของโซ่ได้ตามความต้องการ โดยเพิ่มขึ้นทีละ 50 มม. ทำให้มีความยืดหยุ่นสูงในการออกแบบ ระบบลำเลียง ให้เหมาะสมกับขนาดของผลิตภัณฑ์และพื้นที่การติดตั้ง
  • ระยะพิตช์ 15 มม.: ด้วย ระยะพิตช์ 15 มม. ทำให้ โซ่ลำเลียงพลาสติก WT1515-W เหมาะสำหรับการลำเลียง ภาชนะขนาดเล็ก และ น้ำหนักเบา ได้อย่างราบรื่นและมั่นคง
  • ใช้งานได้หลากหลายอุตสาหกรรม: ไม่เพียงแต่เหมาะสำหรับการลำเลียง ขวดในอุตสาหกรรมเครื่องดื่ม เท่านั้น แต่ยังสามารถใช้ลำเลียง ชิ้นส่วนเครื่องจักร และผลิตภัณฑ์อื่นๆ ได้หลากหลายประเภท
  • ใช้ระบบ Slit Pin: พินและปลั๊กรวมในชิ้นเดียว สำหรับความกว้างโซ่ 50 มม. และ 100 มม.: ระบบ Slit Pin ที่เป็นพินและปลั๊กรวมกันในชิ้นเดียว ช่วยให้การประกอบและบำรุงรักษา โซ่โมดูล่าพลาสติก WT1515-W ทำได้ง่ายและรวดเร็ว เหมาะสำหรับ โซ่ลำเลียง ที่มีความกว้างมาตรฐาน 50 มม. และ 100 มม.
  • สามารถทดแทนสายพานลำเลียงได้: ด้วย ความกว้างมาตรฐานที่ 50 มม. และ 100 มม. ทำให้ โซ่ลำเลียง WT1515-W สามารถนำมา ทดแทนสายพานลำเลียง (Belt Conveyor) ได้ในหลายๆ การใช้งาน โดยมีข้อดีเพิ่มเติมในด้านความแข็งแรงทนทานและการบำรุงรักษาที่ง่ายกว่า
  • ใช้งานร่วมกับโซ่ TOD โดยไม่ต้องใช้ Dead Plate: เมื่อใช้งานร่วมกับ โซ่ TSUBAKI TOD (Top Overall Drive Chain) ทำให้ ไม่จำเป็นต้องใช้แผ่นรองตาย (Dead Plate) ในการถ่ายโอนผลิตภัณฑ์ระหว่างสายพานลำเลียง ช่วยลดช่องว่างและทำให้การถ่ายโอนผลิตภัณฑ์เป็นไปอย่างราบรื่น โดยมี ผลิตภัณฑ์ตกค้างน้อยลง เพิ่มประสิทธิภาพใน ระบบลำเลียง และลดการสูญเสีย

ประโยชน์ที่ได้รับจากการใช้ TSUBAKI Plastic Modular Chain WT1515-W:

  • ความยืดหยุ่นในการออกแบบระบบลำเลียง: ปรับความกว้างได้ตามต้องการ
  • การลำเลียงภาชนะขนาดเล็กอย่างมีเสถียรภาพ: ลดความเสียหายของสินค้า
  • ใช้งานได้หลากหลายอุตสาหกรรม: คุ้มค่าและอเนกประสงค์
  • การประกอบและบำรุงรักษาง่าย: ด้วยระบบ Slit Pin ที่สะดวก
  • สามารถทดแทนสายพานลำเลียงได้: เป็นอีกทางเลือกที่มีประสิทธิภาพ
  • การถ่ายโอนผลิตภัณฑ์ที่ราบรื่นเมื่อใช้ร่วมกับโซ่ TOD: ลดผลิตภัณฑ์ตกค้าง

Standard Chain

Material มาตรฐาน แรงเสียดทานต่ำ / ทนทานต่อการสึกหรอ แรงเสียดทานต่ำ / ทนทานต่อการสึกหรอขั้นสูง แรงเสียดทานต่ำ
วัสดุ B, BL LFW, LFG, LFB ALF NLF, WR
สีข้อต่อ เทา, ฟ้า, ฟ้าอ่อน ขาว, เขียว, น้ำตาล ฟ้าอ่อน เทาเข้ม, เขียวเข้ม
รับน้ำหนักสูงสุด kN/m (kgf/m) 10.5 (1070) 10.5 (1070) 10.5 (1070) 10.5 (1070)
มวลต่อหน่วยความยาว kg/m² 6.7 6.7 6.7 6.7
ความเร็วสูงสุด m/min มีสารหล่อลื่น: 50 (50) /ไม่มีสารหล่อลื่น: 50 (30) มีสารหล่อลื่น: 50 (50) /ไม่มีสารหล่อลื่น: 50 (30) มีสารหล่อลื่น: 50 (50) /ไม่มีสารหล่อลื่น: 50 (30) มีสารหล่อลื่น: 50 (50) /ไม่มีสารหล่อลื่น: 50 (30)
ช่วงอุณหภูมิใช้งาน °C -20 ถึง (60) 80 -20 ถึง (60) 80 -20 ถึง (60) 80 -20 ถึง (60) 80
วัสดุสลักข้อต่อ พลาสติกวิศวกรรมพิเศษ พลาสติกวิศวกรรมพิเศษ พลาสติกวิศวกรรมพิเศษ พลาสติกวิศวกรรมพิเศษ
วัสดุปลั๊ก โพลีอะซีตัล โพลีอะซีตัล โพลีอะซีตัล โพลีอะซีตัล
สีปลั๊ก เหลือง เหลือง เหลือง เหลือง
Available △, △, △ △, ○, △ ○ △, △

High-Function Chain

Material ความเสียดทานต่ำ / ทนทานต่อการสึกหรอ นำไฟฟ้า ต้านทานแบคทีเรีย / เชื้อรา ป้องกันไฟฟ้าสถิต แรงเสียดทานปานกลาง ทนทานต่อรังสีอัลตราไวโอเลต
สัญลักษณ์วัสดุ HG E MWS SE MF UVR
สีข้อต่อ Navy blue Black Cream Gray Yellow Light gray
แรงดึงสูงสุดที่ยอมรับได้ kN/m (kgf/m) 10.5 (1070) 8 (816) 10.5 (1070) 10.5 (1070) 7.8 (796) 10.5 (1070)
มวลของโซ่ kg/m² 6.7 6.7 6.7 6.7 6.7 6.7
ความเร็วสูงสุดที่ยอมรับได้ m/min (มีสารหล่อลื่น) 50(50 50 (50) 50 (50) 50(50 - 50 (50)
ความเร็วสูงสุดที่ยอมรับได้ m/min (ไม่มีสารหล่อลื่น) 50(30) 50(30) 50(30) 50(30) 50(30) 50(30)
ช่วงอุณหภูมิใช้งาน °C –20 to (60)80 –20 to (60)80 -20 ถึง (60) 80 –20 to (60)80 -20 ถึง 80 -20 ถึง (60) 80
วัสดุสลัก Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic
วัสดุปลั๊ก Polyacetal Polyacetal Polyacetal Polyacetal Polyacetal Polyacetal
สีปลั๊ก Yellow Yellow Yellow Yellow Yellow Yellow
พร้อมใช้งาน △ △ △ △ △ △ หมายเหตุ: 5

หมายเหตุ:

  • 1. “〇“: ผลิตภัณฑ์สั่งทำ “△“: ผลิตภัณฑ์สั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
  • 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกนำไปใช้ทั่วพื้นผิวของโซ่ในทิศทางตามความกว้างค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตซึ่งแสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
  • 3. ความเร็วที่อนุญาต (ค่าในวงเล็บ) ของโซ่แต่ละเส้นสำหรับผลิตภัณฑ์ที่ใช้แถบจมูกที่ทำจากโพลีเอทิลีนที่มีน้ำหนักโมเลกุลสูงมาก สำหรับผลิตภัณฑ์ที่มีแถบจมูกที่ทำจาก SJ-CNO (โพลีเอไมด์พิเศษ) ให้ใช้โดยไม่ต้องหล่อลื่น
  • 4. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) สำหรับสภาวะเปียก
  • 5. ซีรีย์ UVR ไม่รองรับผลิตภัณฑ์ประเภทหมุดร่อง
  • 6. จำนวนลิงก์ต่อหน่วย (ความกว้างของโซ่): 500 (กว้าง 50 ถึง 150), 400 (กว้าง 200 ถึง 450), 200 (กว้าง 500 ถึง 750), 160 (กว้าง 800 ถึง 950), 140 (กว้าง 1000 ถึง 1200), 120 (กว้าง 1250 ถึง 1500), 100 (มากกว่า กว้าง 1550)

Tsubaki Model Table

ความกว้างโซ่ X โซ่แรงเสียดทานต่ำ / ทนทานต่อการสึกหรอ ALF
50 WT1515-W50-ALF
50 WT1515-W50-ALF-SP
100 WT1515-W100-ALF
100 WT1515-W100-ALF-SP
150 WT1515-W150-ALF
200 WT1515-W200-ALF
250 WT1515-W250-ALF
300 WT1515-W300-ALF
350 WT1515-W350-ALF
400 WT1515-W400-ALF
450 WT1515-W450-ALF
500 WT1515-W500-ALF
550 WT1515-W550-ALF
600 WT1515-W600-ALF
650 WT1515-W650-ALF
700 WT1515-W700-ALF
750 WT1515-W750-ALF
800 WT1515-W800-ALF
850 WT1515-W850-ALF
900 WT1515-W900-ALF
950 WT1515-W950-ALF
1000 WT1515-W1000-ALF

หมายเหตุ

  • ความกว้างมาตรฐานของโซ่เพิ่มขึ้นทีละ 50 มม. สามารถสั่งผลิตความกว้างพิเศษหรือความกว้างมากกว่า 1,000 มม. ได้ โปรดติดต่อตัวแทนของ Tsubaki สำหรับข้อมูลเพิ่มเติม
  • ความกว้างโซ่ X คือความกว้างระบุและเป็นความกว้างจริงของโซ่มาตรฐานที่ระบุไว้ในตารางด้านซ้าย (ที่อุณหภูมิแวดล้อม 20°C) โซ่จะขยายหรือหดตัวตามการเปลี่ยนแปลงของอุณหภูมิ อัตราส่วนของการขยายและหดตัวของโซ่มาตรฐานที่ระบุไว้ในตารางด้านซ้ายซึ่งจะได้รับผลกระทบจากอุณหภูมิแวดล้อมคือ 0.000012 /°C โดยอิงตาม 20°C
  • โซ่ที่มีความกว้างแคบกว่า 1,000 มม. ควรใช้เมื่ออุณหภูมิแวดล้อมสูงกว่า 40°C โซ่ที่มีความกว้างมากกว่า 1,000 มม. มีจำหน่ายภายใต้แรงดึงสูงสุด 80% ในการเปลี่ยนสลักที่ทำจากโพลีโพรพิลีน
