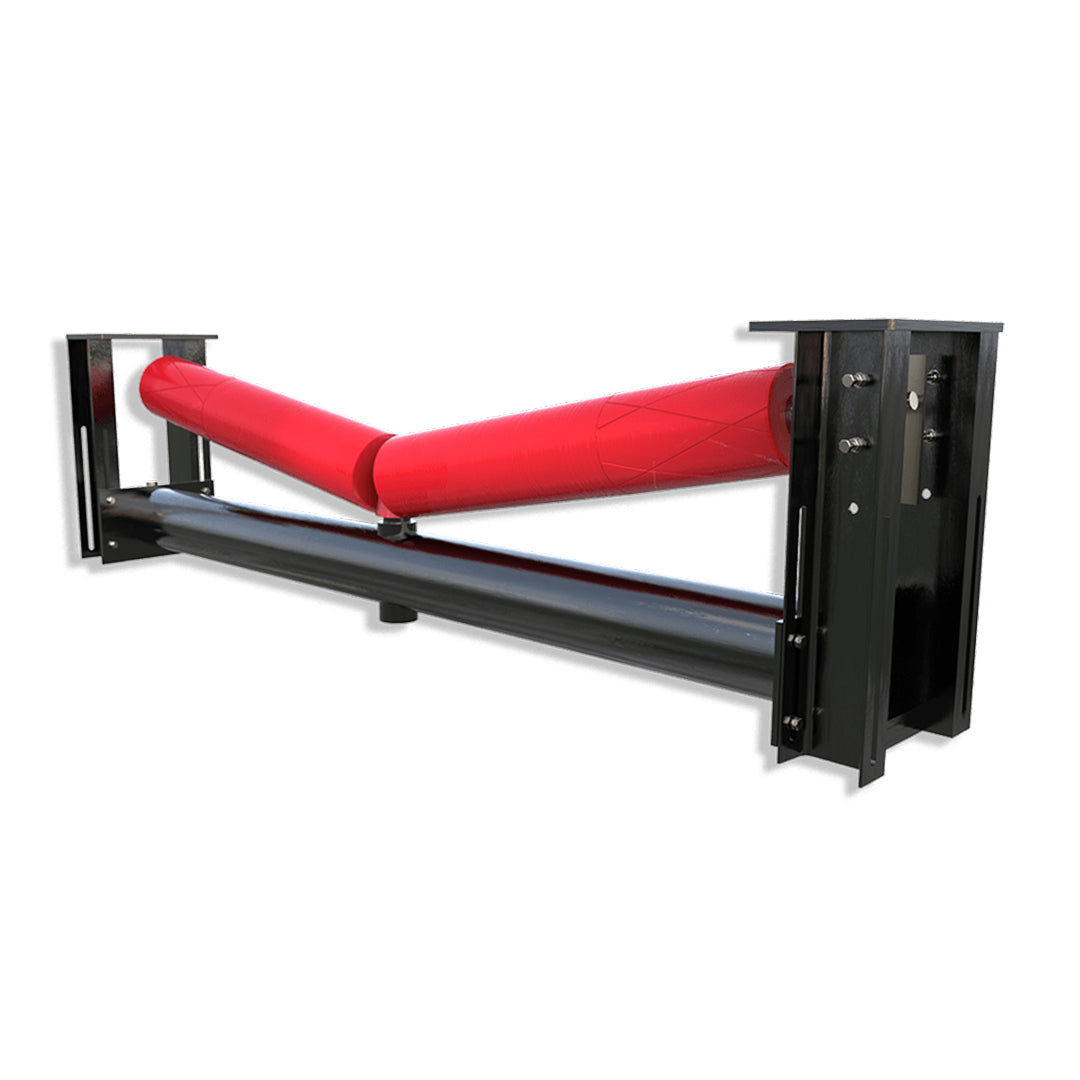

โครงลูกกลิ้งลำเลียง Roller conveyor OPTIMUM (Self Aligning V-return) code SAVR-500

โครงลูกกลิ้งลำเลียง Roller conveyor OPTIMUM (Self Aligning V-return) code SAVR-500

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

Optimum

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
2,240.00 ฿
2,240.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด โครงลูกกลิ้งลำเลียง Roller conveyor OPTIMUM (Self Aligning V-return) code SAVR-500

ลูกกลิ้งและโครงลูกกลิ้งของ OPTIMUM เป็นส่วนประกอบสำคัญในระบบสายพานลำเลียง โดยมีทั้งลูกกลิ้งลำเลียง (carrying rollers) ที่รองรับวัสดุ และลูกกลิ้งตีกลับ (return rollers) สำหรับสายพานเปล่า ซึ่งมีหลายแบบให้เลือกใช้ตามความเหมาะสมของงาน เช่น แบบร่อง แบบรับแรงกระแทก แบบแผ่นยาง หรือแบบปรับแนวได้เอง เพื่อให้การขนถ่ายวัสดุมีประสิทธิภาพและลดความเสียหาย

คุณสมบัติ

  • รองรับสายพานและวัสดุ ทำหน้าที่หลักในการประคองและรองรับสายพานลำเลียง ทั้งในขณะที่มีวัสดุ (carrying side) และไม่มีวัสดุ (return side)
  • ป้องกันความเสียหาย ช่วยรักษาแนวสายพาน ป้องกันการเยื้องศูนย์ และลดความเสียหายที่อาจเกิดขึ้นกับขอบสายพาน
  • ดูดซับแรงกระแทก ลูกกลิ้งยางรับแรงกระแทก (Troughing rubber impact roller) ออกแบบมาเพื่อดูดซับแรงกระแทกจากวัสดุที่ตกลงมา โดยเฉพาะบริเวณจุดขนถ่าย
  • ทำความสะอาดสายพาน ลูกกลิ้งตีกลับแบบแผ่นยาง (Rubber Disc Return roller) และแบบเกลียว (Spiral Return roller) ช่วยขจัดคราบวัสดุที่ติดอยู่กับสายพาน
  • ปรับแนวสายพานอัตโนมัติ ลูกกลิ้งแบบ Self-aligning ทั้งแบบลำเลียงและแบบตีกลับ ช่วยปรับแนวสายพานที่เบี่ยงเบนให้กลับมาตรงโดยอัตโนมัติ
  • ความหลากหลายในการใช้งาน มีรูปทรงและวัสดุที่แตกต่างกัน เพื่อให้เหมาะกับการใช้งานและประเภทของวัสดุที่ลำเลียง เช่น แบบร่องสำหรับวัสดุเม็ดเล็ก แบบแบนสำหรับห่อ หรือแบบทนการกัดกร่อน

ข้อมูลจำเพาะ

  • ลูกกลิ้งลำเลียงแบบร่อง (Troughing roller stand) มีให้เลือก 20°, 30°, 35°, 45°
  • ลูกกลิ้งลำเลียงแบบปรับแนวเอง (Self-aligning carrier roller) มีให้เลือก 30°, 35°, 45°
  • ลูกกลิ้งยางรับแรงกระแทกแบบร่อง (Troughing rubber impact roller stand) มีให้เลือก 30°, 35°, 45°
  • ลูกกลิ้งตีกลับแบบโครงรูปตัว V (Rigid frame V return roller) มีให้เลือก 5°, 10°, 15°
  • ลูกกลิ้งตีกลับแบบแผ่นยาง (Rubber Disc Return roller) ผลิตจากยาง NR (Natural Rubber) หรือ SBR (Styrene Butadiene Rubber)
  • Troughing rubber impact roller stand "Protection of belt by absorbing shocks" (ป้องกันสายพานโดยการดูดซับแรงกระแทก)
  • Rubber Disc Return roller "For wet or sticky materials, also for preventing corrosion" (สำหรับวัสดุเปียกหรือเหนียว และป้องกันการกัดกร่อน)
  • Spiral Return roller "To clean the belt from adhering material" (ทำความสะอาดสายพานจากวัสดุที่เกาะติด)
  • Self-aligning rollers "Automatically aligns the belt" (ปรับแนวสายพานอัตโนมัติ) และ "Protects belt edges from damage" (ป้องกันขอบสายพานจากความเสียหาย)

ขนาด

belt

ข้อมูลทางเทคนิค

Belt Width Type Dimension z Channel
ØD L1 m M h n b t r ß=5°
B H
400 SAVR-400 89.1 220 640 690 100 60 120 6 150 584 290 M12 100x50x5
450 SAVR-450 245 690 740 634
500 SAVR-500 270 740 790 684
600 SAVR-600-1 320 840 890 100 60 120 6 180 783 305
650 SAVR-650 365 890 940 872
600 SAVR-600-2 114.3 320 840 890 800
750 SAVR-750 415 1040 1090 950 345
800 SAVR-800 440 1090 1140 999
900 SAVR-900 490 1190 1240 1099
1000 SAVR-1000 139.8 540 1290 1340 120 100 170 6 180 1217 390 125x65x6
1050 SAVR-1050 565 1340 1390 1267
1200 SAVR-1200 640 1490 1540 1416
1400 SAVR-1400 165.2 750 1730 1790 180 150 250 9 250 1614 550 M16 150x75x6
1600 SAVR-1600 850 1930 1990 1813
1800 SAVR-1800 980 2220 2280 2022 570
2000 SAVR-2000 1080 2420 2480 2222
2200 SAVR-2200 1180 2620 2680 180 150 250 9 250 2431 590 M20 200x80x7
2400 SAVR-2400 1280 2820 2880 2630

เอกสารข้อมูล

โครงลูกกลิ้งลำเลียง Roller conveyor OPTIMUM (Self Aligning V-return) code SAVR-500 Data sheet
