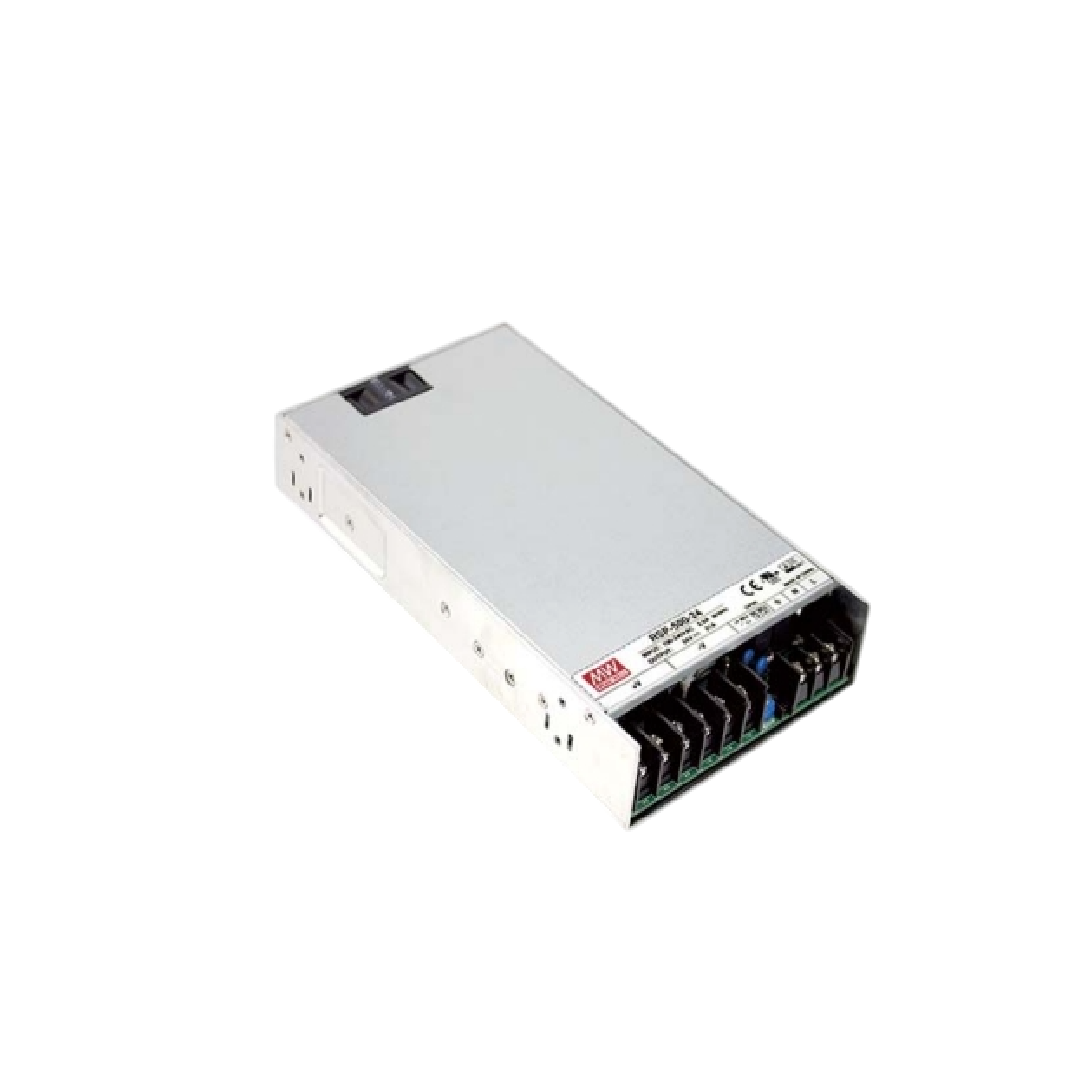

เพาว์เวอร์ซัพพลาย Mean Well 500W Single Output with PFC Function RSP-500-12

คุณสมบัติ

• อินพุต AC: ยูนิเวอร์แซล / เต็มช่วง
• ฟังก์ชัน PFC: มี PFC (Power Factor Correction) แบบแอคทีฟในตัว
• ประสิทธิภาพ: สูงถึง 90.5%
• การระบายความร้อน: บังคับด้วยอากาศเย็นลงโดยพัดลม DC ในตัว (หมายเหตุ 5)
• การควบคุม: มีระบบควบคุมระยะไกลแบบ ON-OFF และการรับรู้ระยะไกลในตัว
• การป้องกัน: วงจรสั้น / เกินกำลัง / แรงดันไฟฟ้าเกิน / อุณหภูมิเกิน

การประยุกต์ใช้งาน (Applications)

• อุปกรณ์ควบคุมโรงงานหรือระบบอัตโนมัติ
• เครื่องมือทดสอบและวัดผล
• เครื่องที่เกี่ยวข้องกับเลเซอร์
• สิ่งอำนวยความสะดวกที่ถูกเผา (Burn-in facility)
• โปรแกรม RF (RF application)

RSP-500 เป็นแหล่งจ่ายไฟ AC/DC แบบเดี่ยว 500W แบบปิด ซีรีส์นี้ดำเนินการสำหรับ 85~264VAC แรงดันอินพุตและนำเสนอโมเดลที่มี DC ออก ส่วนใหญ่ต้องการจากอุตสาหกรรม แต่ละรุ่นคือ ระบายความร้อนด้วยพัดลมในตัวพร้อมระบบควบคุมความเร็วพัดลม ทำงานกับอุณหภูมิสูงถึง 70'C นอกจากนี้ RSP-500 ให้ความยืดหยุ่นในการออกแบบที่กว้างขวางโดยติดตั้งฟังก์ชันในตัวต่างๆ เช่น รีโมท ON-OFF control ประสาทสัมผัสระยะไกล ฯลฯ

หมายเหตุ

• พารามิเตอร์ทั้งหมดที่ไม่ได้กล่าวถึงเป็นพิเศษจะวัดที่อินพุต 230VAC, โหลดที่กำหนด และอุณหภูมิแวดล้อม 25°C
• Ripple & Noise จะวัดที่แบนด์วิดท์ 20MHz โดยใช้สายคู่บิด 12" ที่สิ้นสุดด้วยตัวเก็บประจุแบบขนาน 0.1µF & 47µF (แก้ไขจาก "20 Mitz" และ "0ขนาดความจุ F & 47 F")
• ความอดทน: รวมถึงการตั้งค่าความอดทน, การควบคุมแรงดันไฟฟ้าตามสาย (Line Regulation) และการควบคุมแรงดันไฟฟ้าตามโหลด (Load Regulation)
• อาจจำเป็นต้องลดแรงดันไฟฟ้าภายใต้อินพุตต่ำ: โปรดตรวจสอบเส้นโค้งลดค่า (derating curve) สำหรับรายละเอียดเพิ่มเติม
• การควบคุมพัดลม: พัดลมจะเปิดตลอดสำหรับรุ่น 3.3~5V และมีการควบคุมเปิด/ปิดพัดลมสำหรับรุ่น 12~48V
• แหล่งจ่ายไฟถือเป็นส่วนประกอบ: ที่จะติดตั้งในอุปกรณ์ขั้นสุดท้าย อุปกรณ์ขั้นสุดท้ายต้องได้รับการยืนยันอีกครั้งว่าเป็นไปตามข้อกำหนดของ EMC สำหรับคำแนะนำเกี่ยวกับวิธีการทำการทดสอบ EMC เหล่านี้ โปรดดู "การทดสอบ EMI ของแหล่งจ่ายไฟส่วนประกอบ" (มีใน https://www.meanwell.com/Upload/PDF/EMI_statement_en.pdf)
• การลดค่าอุณหภูมิแวดล้อม: อุณหภูมิแวดล้อมลดลง 3.5°C/1000m สำหรับรุ่นไร้พัดลม และ 5°C/1000m สำหรับรุ่นพัดลม สำหรับการทำงานที่ระดับความสูงมากกว่า 2000 เมตร (6500 ฟุต)
