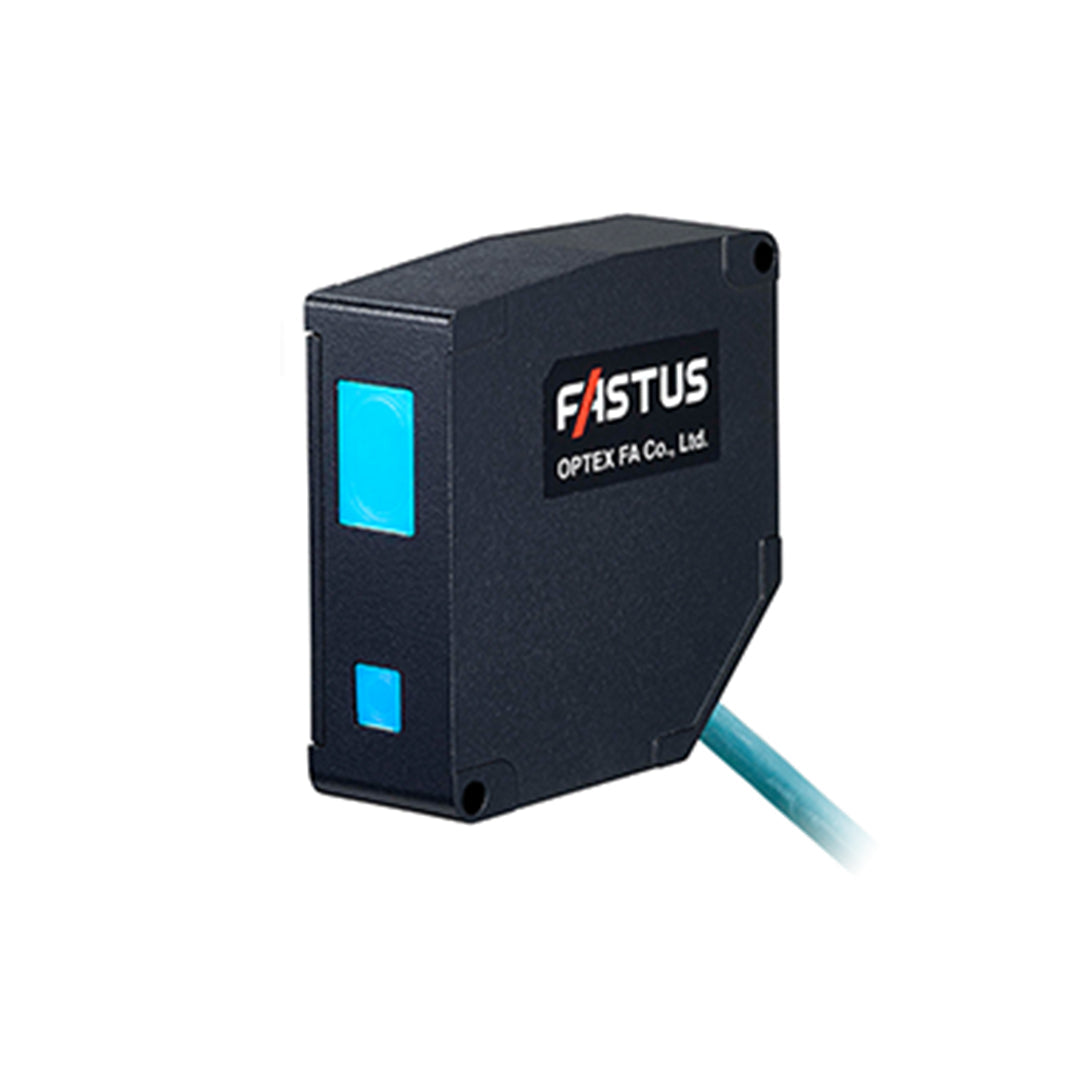

เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code CDX-W150A

เซนเซอร์ OPTEX FA Ultra High-Accuracy Laser Displacement Sensors CDX Series เป็นเซนเซอร์เลเซอร์วัดระยะที่ให้ความแม่นยำในระดับสูงสุด เหมาะสำหรับงานตรวจวัดที่ต้องการความละเอียดเชิงไมครอน มาพร้อมเทคโนโลยีขั้นสูงที่ช่วยให้การตรวจจับเสถียรแม้กับพื้นผิวที่ซับซ้อนหรือสีแตกต่างกัน โครงสร้างแข็งแรง ทนทาน และติดตั้งง่าย เหมาะสำหรับอุตสาหกรรมที่ต้องการการควบคุมคุณภาพและความแม่นยำสูงสุดในกระบวนการผลิต

คุณสมบัติ

• เซ็นเซอร์รับภาพที่พัฒนาขึ้น: ATMOS
• การเชื่อมต่อ อีเทอร์เน็ต โดยตรง
• มาพร้อมกับ เว็บเซิร์ฟเวอร์

ข้อมูลจำเพาะ

Model		CDX-85A		CDX-W85A		CDX-150A	CDX-W150A
Optical method		Diffuse installation	Specular installation	Diffuse installation	Specular installation	Diffuse installation
Measurement range*1		85 +/-20 mm	81.5 +/-10.0 mm	85 +/-20 mm	81.5 +/-10.0 mm	150 +/-40 mm
Light source	Medium	Red semiconductor laser
	Wavelength	655 nm
	Maximum output	0.39 mW
Laser class (IEC/JIS)		Class 1
Laser class (FDA*2)		Class I
Spot size※3		o70 um		70 x 2000 um		o120 um	120 x 4000 um
Linearity		Meas. range 65 to 85 mm: +/-0.018 percent of F.S. (+/-7.2 um); Meas. range 85 to 105 mm: +/-0.03 percent of F.S. (+/-12.0 um)	+/-0.03 percent of F.S. (+/-6.0 um)	+/-0.015 percent of F.S. (+/-6.0 um)	+/-0.03 percent of F.S. (+/-6.0 um)	Meas. range 110 to 150 mm: +/-0.03 percent of F.S. (+/-24 um); Meas. range 150 to 190 mm: +/-0.04 percent of F.S. (+/-32 um)	+/-0.015 percent of F.S. (+-12 um)
Resolution※4		0.25 um
Repeat accuracy*5		0.25 um
Sampling period		12.5 us / 25 us / 50 us / 100 us / 200 us / 500 us / 1 ms / Auto
Temperature drift	-10 to +40 degrees C	+/-0.01 percent F.S./degrees C
	+40 to +50 degrees C	+/-0.03 percent F.S./degrees C
Weight		Approx. 280 g (including 500 mm connector cable)

Dimension

เอกสารข้อมูล

เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code CDX-W150A Data sheet
