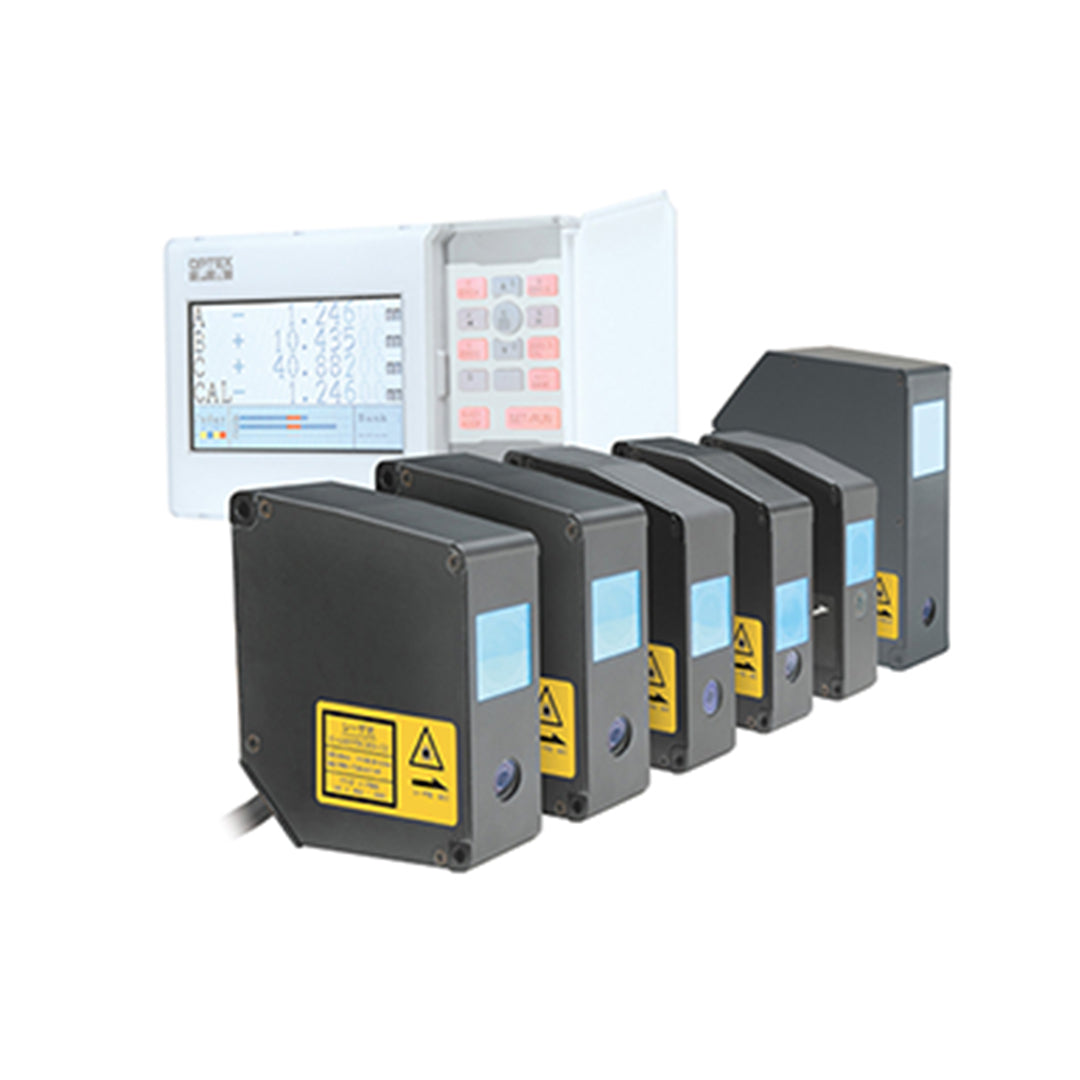

เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code CD5-W85

เซนเซอร์ OPTEX FA High-performance Multi-unit Laser Displacement Sensors CD5 Series เป็นเซนเซอร์เลเซอร์วัดระยะประสิทธิภาพสูงที่สามารถเชื่อมต่อและทำงานแบบหลายยูนิตพร้อมกัน ช่วยเพิ่มความยืดหยุ่นในการตรวจวัดหลายจุดหรือหลายมิติในเวลาเดียวกัน ให้การวัดที่แม่นยำและเสถียรแม้กับพื้นผิวที่ซับซ้อน มาพร้อมโครงสร้างแข็งแรง เหมาะสำหรับงานอุตสาหกรรมที่ต้องการการควบคุมคุณภาพและการตรวจสอบเชิงละเอียดในกระบวนการผลิต

คุณสมบัติ

• ความแม่นยำในการวัดซ้ำและความเป็นเชิงเส้นสูงที่สุดในระดับเดียวกัน
• สามารถใช้ฟังก์ชันการคำนวณหลายรายการ 3 ช่องสัญญาณ (3 CH) ได้
• สามารถทำการวัดได้โดยใช้แค่ส่วนหัวของเซ็นเซอร์ (Sensor Head) เท่านั้น

ข้อมูลจำเพาะ

Model		CD5-85		CD5-W85		CD5-150	CD5-W150
Optical method/mode		Diffuse mode	Specular mode	Diffuse mode	Specular mode	Diffuse reflection
Center of measurement range		85 mm	82.3 mm	85 mm	82.3 mm	150 mm
Measurement range		+-20 mm	+-10 mm	+-20 mm	+-10 mm	+-40 mm
Light source	Medium	Red semiconductor laser
	Wavelength	655 nm		658 nm		655 nm	658 nm
	Max. output	1 mW
Laser class IEC/JIS*1		CLASS 2
Spot size*2		Approx. 70 x 290 um		Approx. 260 x 1,200 um		Approx. o180 um	Approx. 330 x 1,600 um
Linearity*3		+-0.05 percent of F.S. (F.S.= 40 mm)	+-0.08 percent of F.S. (F.S. = 20 mm)	+-0.05 percent of F.S. (F.S.= 40 mm)	+-0.08 percent of F.S. (F.S. = 20 mm)	+-0.05 percent of F.S. (F.S. = 80 mm)
Repeat accuracy*3		1 um	0.5 um	1 um	0.5 um	2 um
Sampling period*4		100 us / 200 us / 400 us / 800 us / 1,600 us / 3,200 us / AUTO
Temperature drift*5		+-0.01 percent of F.S./degrees C (F.S.= 40 mm)	+-0.01 percent of F.S./degrees C (F.S. = 20 mm)	+-0.01 percent of F.S./degrees C (F.S.= 40 mm)	+-0.01 percent of F.S./degrees C (F.S. = 20 mm)	+-0.01 percent of F.S./degrees C (F.S. = 80 mm)
Weight		Approx. 250 g (including 500 mm connector cable)

Dimension

เอกสารข้อมูล

เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code CD5-W85 Data sheet
