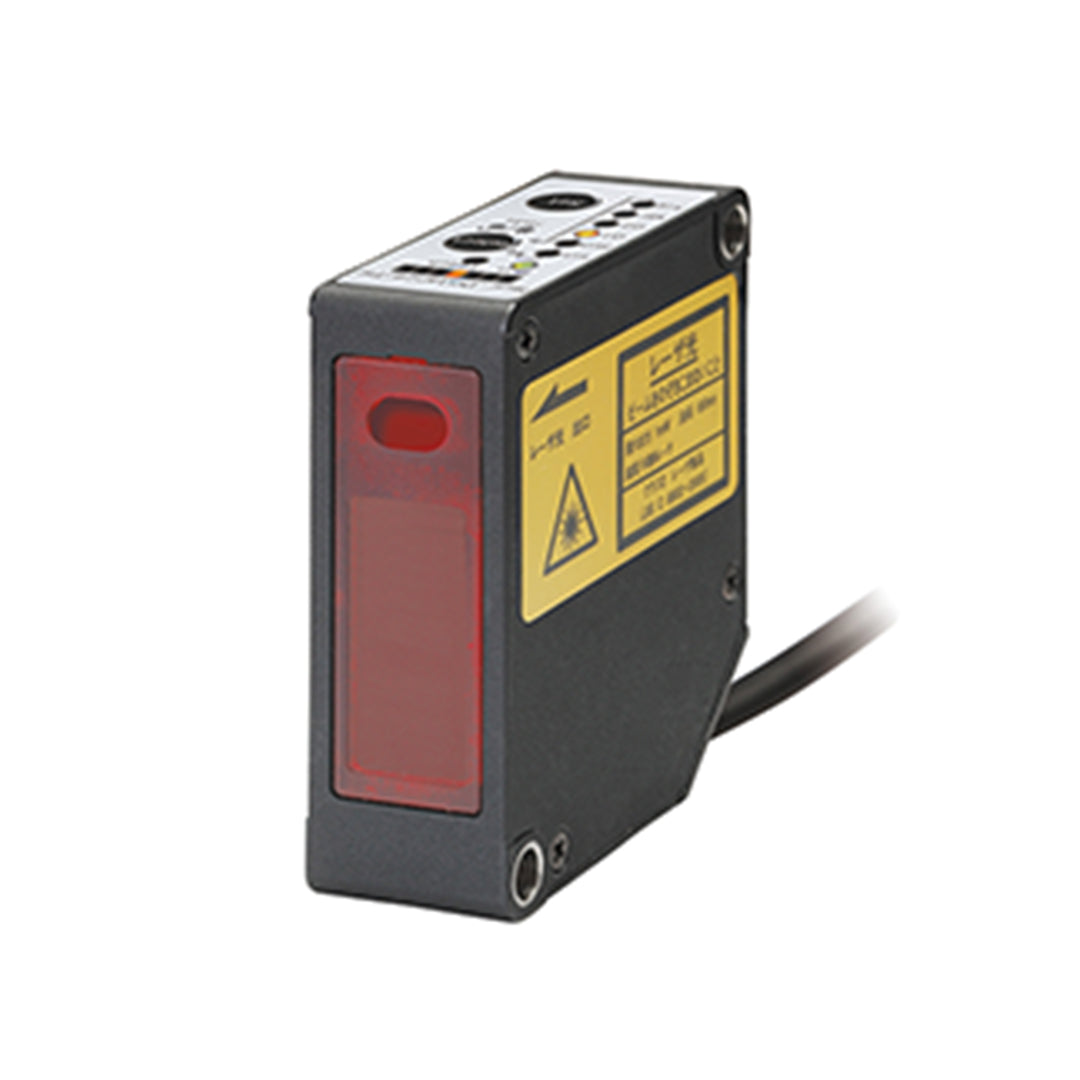

เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code CD33-120

เซนเซอร์ OPTEX FA Small Laser Displacement Sensors CD33 Series เป็นเซนเซอร์เลเซอร์วัดระยะขนาดเล็กที่ให้ความแม่นยำสูง เหมาะสำหรับการตรวจวัดในพื้นที่จำกัดหรือชิ้นงานขนาดเล็ก มาพร้อมการทำงานที่เสถียรแม้กับพื้นผิวและสีที่แตกต่างกัน ติดตั้งง่าย ใช้งานสะดวก และมีโครงสร้างทนทาน เหมาะสำหรับงานอุตสาหกรรมที่ต้องการการวัดละเอียดและความน่าเชื่อถือในกระบวนการผลิต

คุณสมบัติ

• มีการเพิ่มรุ่นประเภท การสะท้อนแบบสเปกคูลาร์ (Specular reflection) เข้ามาในไลน์ผลิตภัณฑ์
• มีหน่วยควบคุมสำหรับ PLC ของ Mitsubishi Electric ให้เลือกใช้

ข้อมูลจำเพาะ

Model		CD33-30	CD33-50	CD33-85	CD33-120	CD33-250
Center of measurement range		30 mm	50 mm	85 mm	120 mm	250 mm
Measurement range		+-4 mm	+-10 mm	+-20 mm	+-60 mm	+-150 mm
F.S. (full scale)		8 mm	20 mm	40 mm	120 mm	300 mm
Light source		Red semiconductor laser, wavelength: 655 nm, Maximum output: 1 mW
Laser class		IEC/JIS: CLASS 2 FDA: CLASS II
Spot size*1		0.1 x 0.1 mm	0.5 x 1.0 mm	0.75 x 1.25 mm	1.0 x 1.5 mm	1.75 x 3.5 mm
Linearity		+-0.1 percent F.S.				Linearity +-0.3 percent F.S.
Repeat accuracy		2 um (4 um when response time is set to FAST)	5 um (8 um when response time is set to FAST)	10 um (15 um when response time is set to FAST)	30 um (45 um when response time is set to FAST)	75 um (100 um when response time is set to FAST)
Sampling period		0.5 ms/1 ms/1.5 ms/2 ms				0.75 ms/1 ms/1.5 ms/2 ms
Response time*2 Averaging	Fast	5 ms or less: Averaging 1 time (1 ms) + sensitivity switching time (Max. 4 ms)				7.5 ms or less: Averaging 1 time (1.5 ms) + sensitivity switching time (Max. 6 ms)
	Standard	12.5 ms or less: Averaging 16 times (8.5 ms) + sensitivity switching time (Max. 4 ms)				19 ms or less: Averaging 16 times (13 ms) + sensitivity switching time (Max. 6 ms)
	Highresolution	36.5 ms or less: Averaging 64 times (32.5 ms) + sensitivity switching time (Max. 4 ms)				55 ms or less: Averaging 64 times (49 ms) + sensitivity switching time (Max. 6 ms)
Temperature drift		+-0.08 percent/degrees C F.S.
Indicators Distance indicator		LED bar display on operation surface (25-step)
Indicators Output indicator		Q1 and Q2 LED lights up during output (orange)
Indicators Input indicator		MF LED lights up during input (orange)
MF (multi-function) input		Choose from laser OFF, teaching*3, sample & hold Response time: 3 ms or less
Connection type		Cable type: Cable length: 2 m (o5) Connector type: M12, 8-pin
Protection circuit		Reverse connection protection, overcurrent protection function
Degree of protection		IP67
Ambient temperature/humidity		-10 to +45 degrees C / 35 to 85 percent RH (no freezing or condensation)
Ambient illuminance		Sunlight: 10,000 lx Incandescent lamp: 3,000 lx
Vibration resistance		10 to 55 Hz; double amplitude 1.5 mm; 2 hours in each of the X, Y, and Z directions
Shock resistance		Approx. 50 G (500 m/s2), 3 times in each of the X, Y, and Z directions
Warm-up time		Approx. 15 minutes
Material		Housing: PBT, Front cover: PMMA, Cable: PVC
Weight without cable		Approx. 65 g

Dimension

เอกสารข้อมูล

เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code CD33-120 Data sheet
