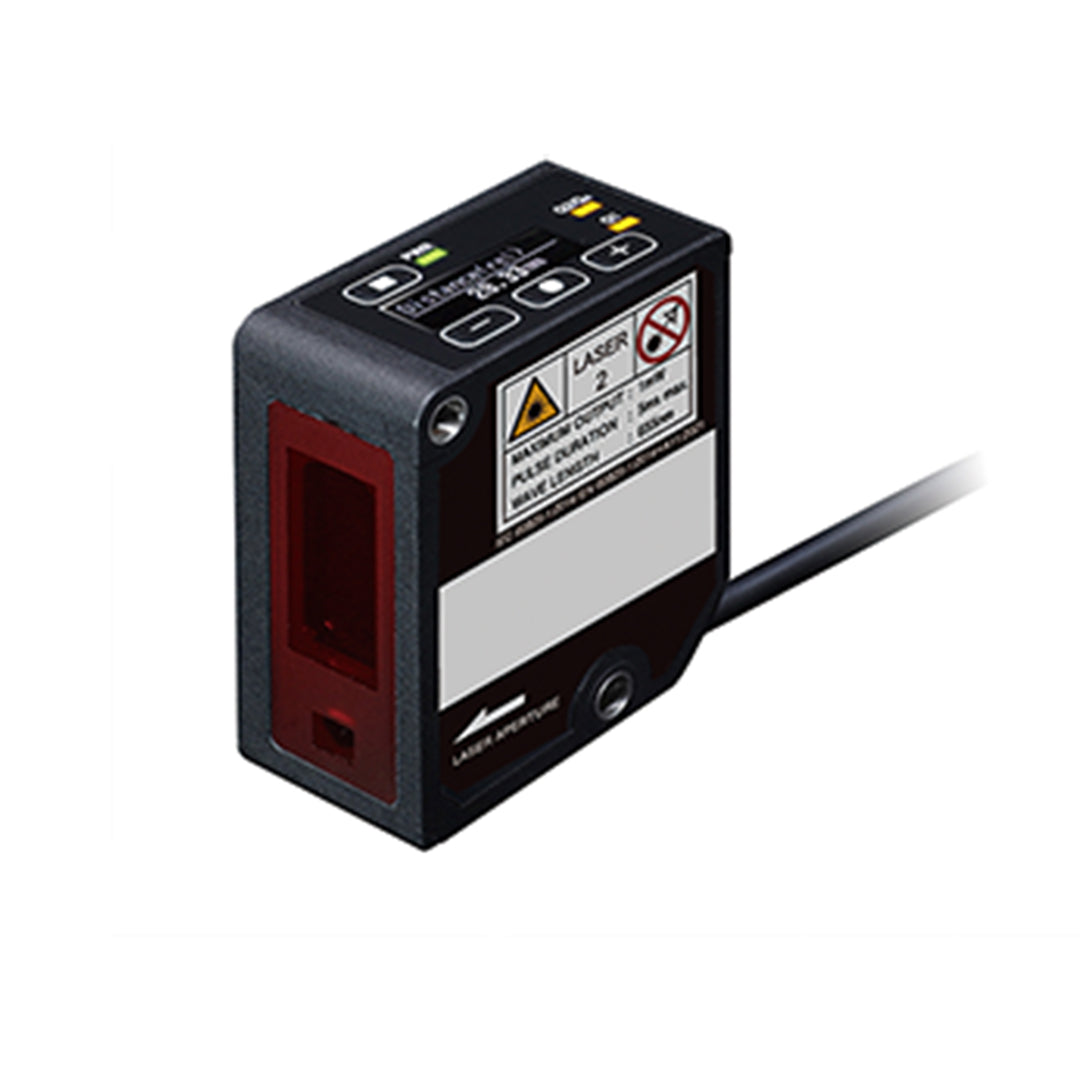

เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code CD2H-700-485M122

เซนเซอร์ OPTEX FA Laser Displacement Sensors CD2H Series เป็นเซนเซอร์เลเซอร์วัดระยะที่ให้ความแม่นยำสูง เหมาะสำหรับงานตรวจวัดระยะหรือความสูงของวัตถุในกระบวนการผลิต มาพร้อมเทคโนโลยีที่ช่วยให้การวัดเสถียรแม้กับพื้นผิวที่หลากหลายและสีแตกต่างกัน โครงสร้างแข็งแรง ติดตั้งง่าย เหมาะสำหรับงานอุตสาหกรรมที่ต้องการควบคุมคุณภาพและตรวจสอบด้วยความละเอียดสูง

คุณสมบัติ

• ความแม่นยำในการวัดซ้ำสูงที่สุดในระดับเดียวกัน*: 0.25 ไมโครเมตร (μm) (CD2H-30□/CD2H-50□)
• ช่วงเวลาสุ่มตัวอย่างเร็วที่สุดในระดับเดียวกัน*: 133.3 ไมโครวินาที (μs)
• การวัดในระยะทางไกลสูงสุด 1,200 มม.
• สามารถแสดงรูปคลื่นแสงที่รับได้บนหน้าจอแสดงผล OLED

ข้อมูลจำเพาะ

Model		CD2H-30-485M12A	CD2H-50-485M12A	CD2H-130-485M12	CD2H-245-485M122	CD2H-350-485M122	CD2H-700-485M122
Center of measurement range		30 mm	50 mm	130 mm	245 mm	350 mm	700 mm
Measurement range		+-5 mm	+-10 mm	+-70 mm	+-175 mm	+-250 mm	+-500 mm
Light source Medium		Red semiconductor laser
Wavelength		655 nm
Maximum output		0.39 mW			1 mW
Laser class (JIS/IEC/FDA *1)		CLASS 1 / Class I			CLASS 2 / Class II
Spot size *2		o50 um	o70 um	o0.3 mm	o0.5 mm	o0.6 mm	o1.0 mm
Linearity		+-0.1 percent of F.S.					+-0.1 percent of F.S. (200 to 700 mm) +- 0.3 percent of F.S. (700 to 1200 mm)
Resolution *3		0.25 um	0.25 um	4 um	10 um	20 um	100 um
Repeat accuracy *4		0.25 um	0.25 um	4 um	10 um	20 um	100 um
Sampling period *5		133.3 us / 150 us / 200 us / 300 us / 500 us / 1 ms / 2 ms / 5 ms / Auto
Temperature characteristics *6		+-0.06 percent of F.S./degrees C
Weight		Connector models: Approx. 90 g
Communication specifications
	Data transmission	RS-485 half-duplex communication, start-stop synchronization
	Protocol	Modbus RTU
	Baud rate	9600 bps / 19200 bps / 38400 bps / 57600 bps / 115.2 Kbps / 230.4 Kbps / 1 Mbps / 2 Mbps / 4 Mbps
	Data length	8 bit
	Parity	Even / Odd / None
	Stop bit	1 bit, 2 bit
Control output (DO1) No. of outputs		1 (switchable to external input.)
Control output (DO1) Polarity		NPN/PNP, open collector or Push-Pull (selectable by setting) Max. 100 mA/24 VDC, residual voltage 1.8 V or less
External input*7		Teach 1 / Teach 2 / Offset / Offset clear / Laser off / Input hold / Buffering / Buffer clear / Rise: Teach 1, Fall:Teach 2 / Rise Teach 2, Fall: Teach 1
Connection		Pigtail cable: o4.5 mm, 300 mm cable with M12 5-pin connector Minimum bending radius: Cable diameter x 2 (when fixed in place), cable diameter x 6 (when movable)

Dimension
