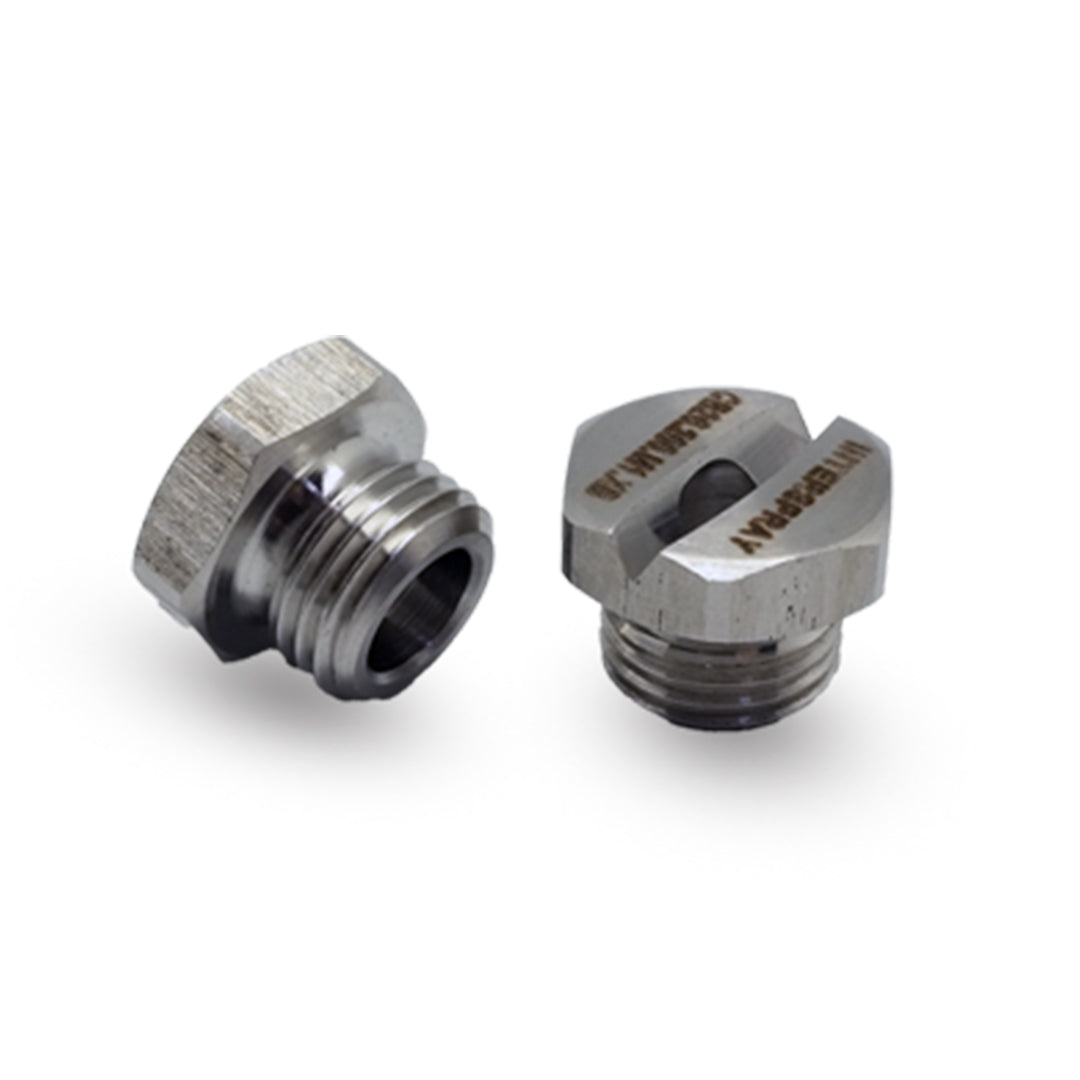

หัวสเปรย์ Nozzle Inter spray CB code 12.200

หัวสเปรย์ฉีดน้ำที่มีรูปแบบการพ่นแบบแบนหรือแบบใบพัด บอนี้ดีไซน์กระทัดรัดเหมาะสำหรับสภาพพื้นที่การติดตั้งที่จำกัด รุ่นนี้กระจายตัวของของเหลวแบบพาราโบลา สม่ำเสมอ

คุณสมบัติ

• อัตราการไหล: 0.5 – 430 ลิตรต่อนาที
• มุมสเปรย์: 15, 30, 45, 60, 90, 120
• เกลียว: 1/4”, 3/4” 1”, 2”

ข้อมูลจำเพาะ

วัสดุ

• สแตนเลส S304 หรือ S316

การใช้งาน

โรงงานทำความสะอาดหัวฉีดสเปรย์ ท่อระบายความร้อน ม้วนระบายความร้อนของผลิตภัณฑ์ที่ม้วนแล้ว

ข้อมูลทางเทคนิค

MODEL NO.	END CONNECTION 1/4" BSPP	Orifice Size (mm)	FLOW CAPACITY IN LPM AT DIFFERENT PRESSURE VALUES
			Flow Capacity in GPM	Pressure [bar]
15° Spray Angle
			40 psi	0.5	1.0	2.0	3.0	5.0	7.0	10.0
CB11.050	XB	0.8	0.15	0.25	0.35	0.50	0.61	0.79	0.94	1.12
CB11.075	XB	1.0	0.23	0.37	0.53	0.75	0.92	1.19	1.40	1.68
CB11.100	XB	1.2	0.31	0.50	0.71	1.00	1.22	1.58	1.87	2.24
CB11.150	XB	1.5	0.46	0.75	1.06	1.50	1.84	2.37	2.81	3.35
CB11.175	XB	1.6	0.54	0.87	1.24	1.75	2.14	2.77	3.27	3.91
CB11.200	XB	1.7	0.61	1.00	1.41	2.00	2.45	3.16	3.74	4.47
CB11.250	XB	1.9	0.77	1.25	1.77	2.50	3.06	3.95	4.68	5.59
CB11.350	XB	2.3	1.07	1.75	2.47	3.50	4.29	5.53	6.55	7.83
CB11.400	XB	2.4	1.23	2.00	2.83	4.00	4.90	6.32	7.48	8.94
CB11.475	XB	2.7	1.46	2.37	3.36	4.75	5.82	7.51	8.89	10.62
CB11.650	XB	3.1	1.99	3.25	4.60	6.50	7.96	10.28	12.16	14.53
CB11.800	XB	3.5	2.45	4.00	5.66	8.00	9.80	12.65	14.97	17.89
CB21.100	XB	3.9	3.07	5.00	7.07	10.00	12.25	15.81	18.71	22.36
CB21.125	XB	4.3	3.83	6.25	8.84	12.50	15.31	19.76	23.39	27.95
CB21.160	XB	4.9	4.90	8.00	11.31	16.00	19.60	25.30	29.93	35.78
CB21.200	XB	5.5	6.13	10.00	14.14	20.00	24.49	31.62	37.42	44.72
30° Spray Angle
CB12.050	XB	0.8	0.15	0.25	0.35	0.50	0.61	0.79	0.94	1.12
CB12.075	XB	1.0	0.23	0.37	0.53	0.75	0.92	1.19	1.40	1.68
CB12.100	XB	1.2	0.31	0.50	0.71	1.00	1.22	1.58	1.87	2.24
CB12.150	XB	1.5	0.46	0.75	1.06	1.50	1.84	2.37	2.81	3.35
CB12.175	XB	1.6	0.54	0.87	1.24	1.75	2.14	2.77	3.27	3.91
CB12.200	XB	1.7	0.61	1.00	1.41	2.00	2.45	3.16	3.74	4.47
CB12.250	XB	1.9	0.77	1.25	1.77	2.50	3.06	3.95	4.68	5.59
CB12.350	XB	2.3	1.07	1.75	2.47	3.50	4.29	5.53	6.55	7.83
CB12.400	XB	2.4	1.23	2.00	2.83	4.00	4.90	6.32	7.48	8.94
CB12.475	XB	2.7	1.46	2.37	3.36	4.75	5.82	7.51	8.89	10.62
CB12.650	XB	3.1	1.99	3.25	4.60	6.50	7.96	10.28	12.16	14.53
CB12.800	XB	3.5	2.45	4.00	5.66	8.00	9.80	12.65	14.97	17.89
CB22.100	XB	3.9	3.07	5.00	7.07	10.00	12.25	15.81	18.71	22.36
CB22.125	XB	4.3	3.83	6.25	8.84	12.50	15.31	19.76	23.39	27.95
CB22.160	XB	4.9	4.90	8.00	11.31	16.00	19.60	25.30	29.93	35.78
CB22.200	XB	5.5	6.13	10.00	14.14	20.00	24.49	31.62	37.42	44.72

เอกสารข้อมูล

หัวสเปรย์ Nozzle Inter spray CB code 12.200 Data sheet
