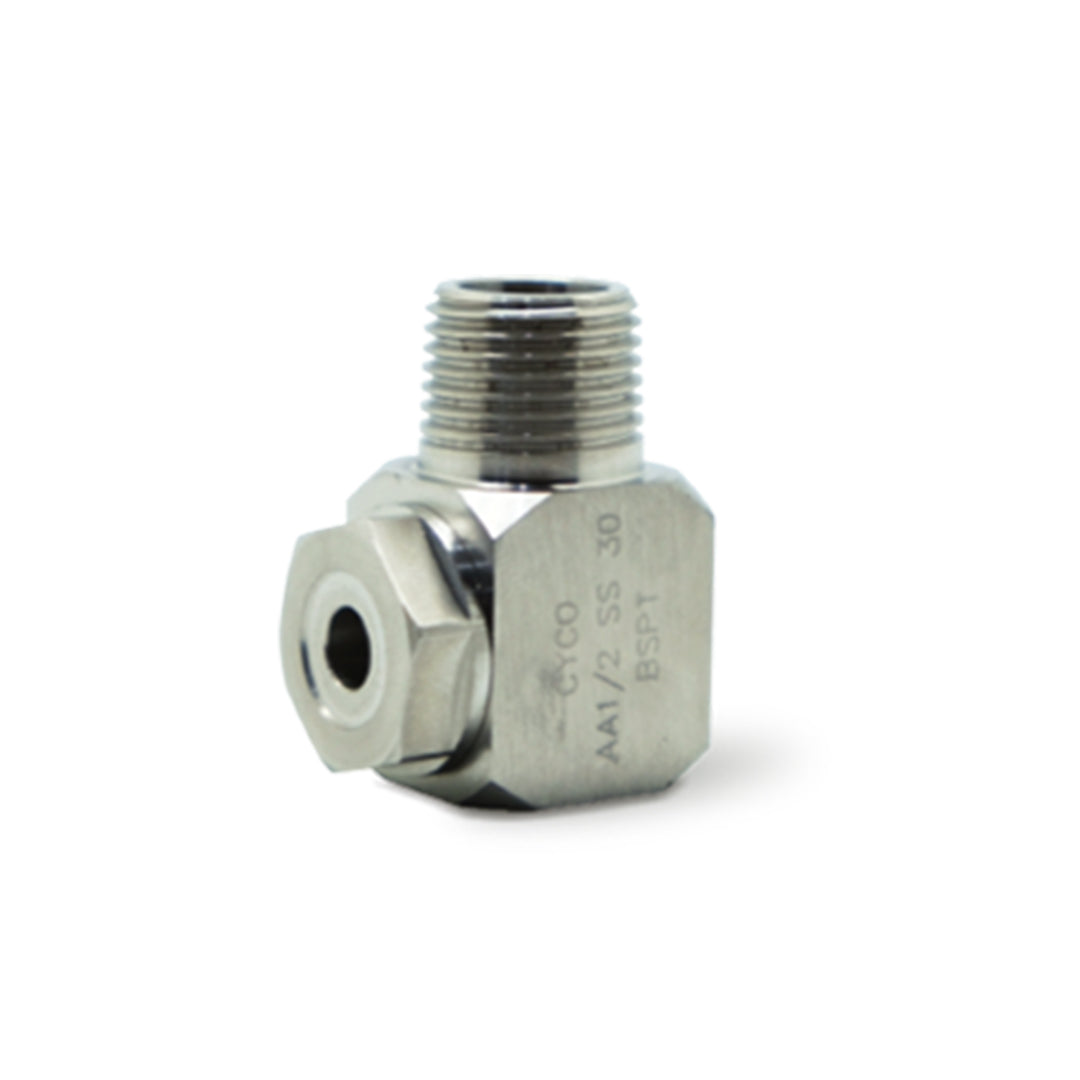

หัวสเปรย์ Nozzle Inter spray BAA code 1/2 50

หัวสเปรย์ฉีดน้ำสร้างรูปแบบการสเปรย์เป็นทรงกรวยกลวง แรงปะทะกระทบบนพื้นมีลักษณะเป็นวงแหวน และมีองศาการสเปรย์กว้างตั้งแต่ 51º-144º องศา เม็ดน้ำขนาดเล็กไปจนถึงขนาดกลาง ใช้แรงดันและอัตราการไหลที่หลากหลาย เหมาะอย่างยิ่งสำหรับงานที่ต้องการละอองน้ำละเอียดที่แรงดันต่ำ ต้องการการถ่ายเทความร้อนอย่างรวดเร็ว หรือการสัมผัสของละอองน้ำในอากาศได้อย่างมีประสิทธิภาพ

คุณสมบัติ

• หัวสเปรย์มีทั้งเกลียวนอก และ เกลียวใน
• มุมองศามีแบบมาตรฐาน และ แบบกว้างพิเศษ
• ช่องทางการไหลของของเหลวค่อนข้างใหญ่และโล่งช่วยลดหรือป้องกันการอุดตันขณะใช้งาน
• เกลียวนอกขนาด 1/8”, 1/4”, 3/8”, 1/2”

ข้อมูลจำเพาะ

การใช้งาน

• การล้างด้วยแก๊สและการทำความเย็นด้วยแก๊ส
• ระบบระบายความร้อนด้วยน้ำ
• การควบคุมฝุ่นละออง
• การบำบัดโลหะ
• การบำบัดด้วยปฏิกิริยาเคมี

Model	Thread Size	A (mm)	B (mm)	C (mm)	D (mm)	L (mm)	Weight (g)
AA (Male)	1/8	22.5	16	12	20	30.5	40
	1/4	25.5	19	13.5	23	35	70
	3/8	28.5	22.5	17.5	28.5	40	110
	1/2	35	28.5	21.5	36	49.5	200
	3/4	41.5	32	24	40	57.5	310
A (Female)	1/8	17.5	16	12	20	25.5	40
	1/4	22.5	19	13.5	23	32	80
	3/8	26.5	22.5	17.5	28.5	37.5	120
	1/2	35	28.5	21.5	36	49.5	250
	3/4	40	32	24	40	57.5	310

ข้อมูลทางเทคนิค

Size	Spray Code	Body Inlet Dia. (mm)	Orifice Dia. (mm)	Spray Angle			Spray Capacity (L/min)
				0.5 Bar	1.5 Bar	6 Bar	0.2 Bar	0.5 Bar	1 Bar	1.5 Bar	2 Bar	3 Bar	4 Bar	5 Bar	6 Bar	7 Bar
1/8	1	1.6	1.2		58°	69°		0.16	0.23	0.28	0.32	0.39	0.46	0.51	0.56	0.6
	1	1.6	1.6		64°	76°		0.32	0.46	0.56	0.61	0.79	0.91	1.1	1.1	1.2
	2	2.0	2.0	52°	61°	69°		0.64	0.91	1.1	1.3	1.6	1.8	2.0	2.2	2.4
	3	2.4	2.4	52°	64°	77°		0.97	1.4	1.7	1.9	2.4	2.7	3.1	3.3	3.6
	5	3.2	3.2	56°	67°	76°	1.0	1.6	2.3	2.8	3.2	3.9	4.6	5.1	5.6	6.0
	8	4.0	4.0	56°	65°	70°	1.6	2.6	3.6	4.5	5.2	6.3	7.3	8.2	8.9	9.6
	10	4.4	4.4	55°	65°	72°	2.0	3.2	4.6	5.6	6.4	7.9	9.1	10.2	11.2	12.1
1/4	1	1.6	1.6		63°	67°			0.46	0.56	0.64	0.79	0.91	1.0	1.1	1.2
	2	2.0	2.0		62°	71°		0.64	0.91	1.1	1.3	1.6	1.8	2.0	2.2	2.4
	3	2.4	2.4	51°	65°	78°		0.97	1.4	1.7	1.9	2.4	2.7	3.1	3.3	3.6
	5	3.6	3.6	63°	73°	79°	1.0	1.6	2.3	2.8	3.2	3.9	4.6	5.1	5.6	6.0
	8	4.0	4.0	61°	69°	73°	1.6	2.6	3.6	4.5	5.2	6.3	7.3	8.2	8.9	9.6
	10	4.8	4.4	63°	70°	74°	2.0	3.2	4.6	5.6	6.4	7.9	9.1	10.2	11.2	12.1
	15	5.9	5.2	63°	71°	72°	3.1	4.8	6.8	8.4	9.7	11.8	13.7	15.1	16.7	18.1
3/8	5	3.6	3.2	64°	73°	79°	1.0	1.6	2.3	2.8	3.2	3.9	4.6	5.1	5.6	6.0
	8	4.4	4.0	62°	70°	74°	1.6	2.6	3.6	4.5	5.2	6.3	7.3	8.2	8.9	9.6
	10	5.2	4.4	64°	72°	75°	2.0	3.2	4.6	5.6	6.4	7.9	9.1	10.2	11.2	12.1
	15	5.9	5.6	64°	72°	74°	3.1	4.6	6.8	8.4	9.7	11.8	13.7	15.3	16.7	18.1
	20	7.1	6.4	63°	70°	74°	4.1	6.4	9.1	11.2	12.9	15.8	18.2	20	22	24
	25	7.5	7.5	63°	70°	74°	5.1	8.1	11.4	14.0	16.1	19.7	23	25	28	30
	30	8.3	7.9	63°	70°	74°	6.1	9.7	13.7	16.7	19.3	24	27	31	33	36
1/2	25	9.5	6.4	63°	66°	71°	5.1	8.1	11.4	14.0	16.1	19.7	23	25	28	30
	30	9.5	7.5	67°	71°	75°	6.1	9.7	13.7	16.7	19.3	24	27	31	33	36
	40	9.5	9.1	72°	76°	78°	8.2	12.9	18.2	22	26	32	36	41	45	48
	50	9.5	11.1	74°	79°	82°	10.2	16.1	23	28	32	39	46	51	56	60
	60	9.5	13.1	77°	82°	76°	12.2	19.3	27	33	39	47	55	61	67	72

เอกสารข้อมูล

หัวสเปรย์ Nozzle Inter spray BAA code 1/2 50 Data sheet
