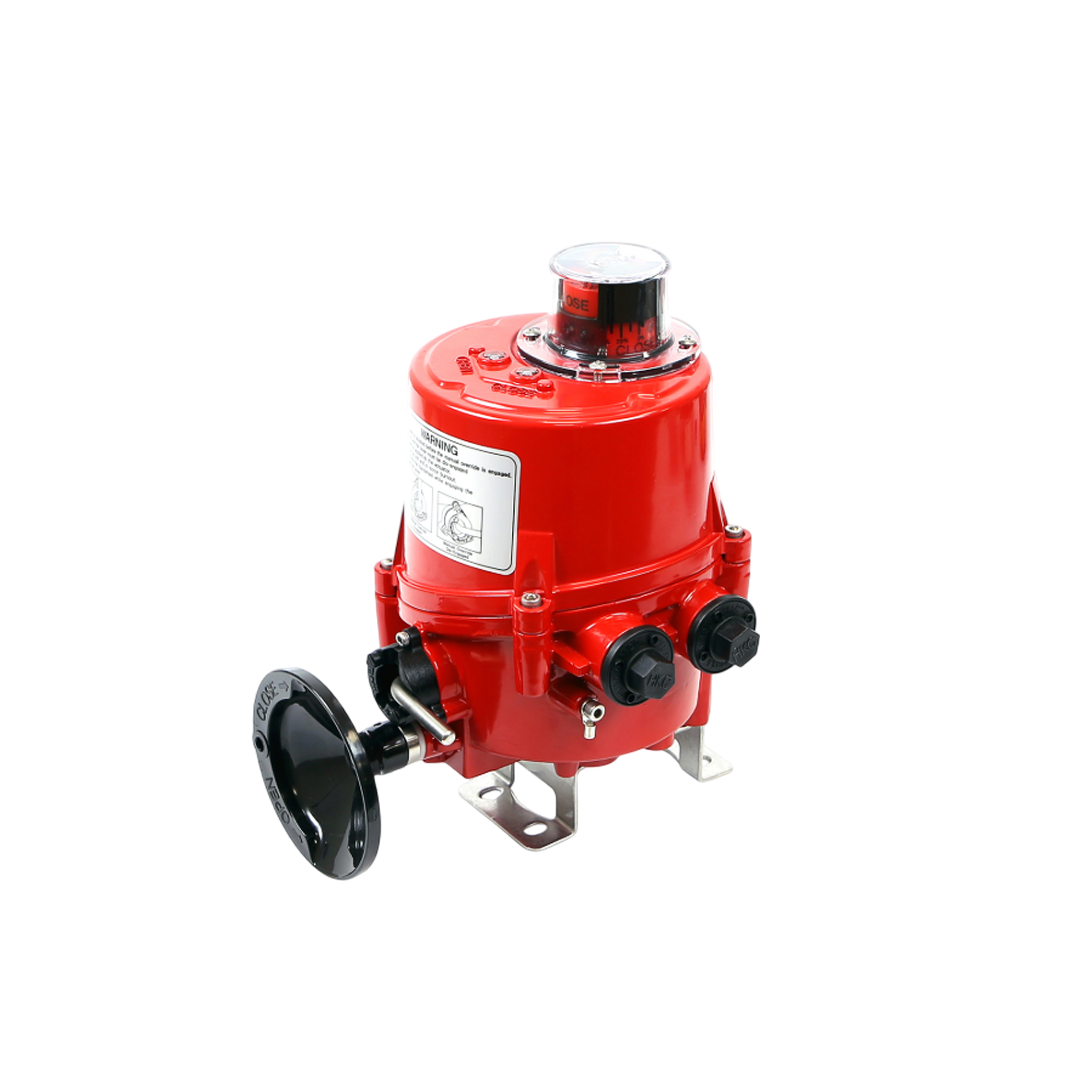

หัวขับไฟฟ้า HKC Electric Actuator HQ-005 Part-turn HQ-005

Name: หัวขับไฟฟ้า HKC Electric Actuator HQ-005 Part-turn HQ-005
Brand: HKC
Price: 23918.49 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

HKC

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

23,918.49 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด หัวขับไฟฟ้า HKC Electric Actuator HQ-005 Part-turn HQ-005

ในโลกของระบบควบคุมวาล์วและระบบไหลเวียนในอุตสาหกรรมสมัยใหม่ Electric Actuator หรือ "แอคชูเอเตอร์ไฟฟ้า" กลายเป็นองค์ประกอบที่ขาดไม่ได้ โดยเฉพาะอย่างยิ่งในงานที่ต้องการความแม่นยำ ความปลอดภัย และความสะดวกในการควบคุมจากระยะไกล หนึ่งในผู้ผลิตที่มีชื่อเสียงและได้รับความไว้วางใจจากผู้ใช้งานทั่วโลกคือ HKC ซึ่งเป็นผู้เชี่ยวชาญในการพัฒนา Electric Actuator สำหรับงานควบคุมวาล์วประเภทต่าง ๆ อย่างมีประสิทธิภาพ

เปรียบเทียบราคา Electric Actuator ( HKC ) ตัวอื่นๆ

คุณสมบัติ

HQ-005 – ซีรีส์ HQ-005

• HQ-005 เป็นแอคชูเอเตอร์ไฟฟ้าแบบหมุนบางส่วน (Electric Part-turn Actuator) ออกแบบมาสำหรับวาล์วแบบหมุนขนาดเล็ก เช่น วาล์วผีเสื้อ (Butterfly Valve), วาล์วลูกบอล (Ball Valve) และวาล์วปลั๊ก (Plug Valve)
• ตัวเรือนผลิตจากอะลูมิเนียมไดคาสต์ มีขนาดกะทัดรัดและน้ำหนักเบา
• มาพร้อมกับด้ามจับและคันโยกสำหรับการใช้งานแบบแมนนวล
• มีตัวแสดงสถานะ (Visual Indicator) และไฟสัญญาณ LED สำหรับสถานะเปิด/ปิด
• ใช้มอเตอร์แบบ BLDC ที่ให้แรงบิดสูง
• มีตัวเลือกติดตั้งชุดควบคุมแบบแปรผัน (PCU – Proportional Control Unit สำหรับควบคุมมอดูเลต)
• มีตัวเลือกแบตเตอรี่แบบชาร์จได้ (Rechargeable Battery Pack – RBP) สำหรับระบบความปลอดภัยเมื่อไฟดับ (Emergency Fail Safe)
• รองรับระบบการสื่อสาร PROFIBUS และ MODBUS (เป็นตัวเลือก)

วิธีติดตั้ง (Installation)

1. การติดตั้งกับวาล์ว
แอกชูเอเตอร์รุ่น HQ-005 รองรับการติดตั้งกับวาล์วที่มีหน้าแปลนมาตรฐาน ISO 5211 ขนาด F03, F05 และ F07
สามารถติดตั้งในตำแหน่งใดก็ได้ แต่ควรติดตั้งในตำแหน่งที่วาล์วชี้ขึ้นเพื่อการบำรุงรักษาที่สะดวก
ใช้สลักเกลียวที่เหมาะสมในการยึดแอกชูเอเตอร์กับวาล์ว และตรวจสอบให้แน่ใจว่าแนวเพลาตรงกัน
2. การเดินสายไฟ
ต่อสายไฟตามแผนผังที่ระบุในคู่มือ โดยใช้สายไฟที่เหมาะสมกับแรงดันและกระแสที่ใช้งาน
ตรวจสอบให้แน่ใจว่าการต่อสายดิน (Earth) ถูกต้องเพื่อความปลอดภัย
หากมีการใช้งานในพื้นที่ที่มีความชื้นหรือฝุ่น ควรใช้สายไฟและข้อต่อที่มีระดับการป้องกัน IP67 หรือสูงกว่า

การใช้งาน (Operation)

1. โหมดการควบคุม
รองรับการควบคุมแบบ ON/OFF และแบบ Modulating (ขึ้นอยู่กับรุ่น)
สามารถควบคุมผ่านสัญญาณดิจิทัล (เช่น Dry Contact) หรือสัญญาณแอนะล็อก (เช่น 4-20mA)
2. การตั้งค่าลิมิตสวิตช์ (Limit Switch)
หมุนแอกชูเอเตอร์ด้วยมือไปยังตำแหน่งปิดหรือเปิดที่ต้องการ
ใช้ประแจหกเหลี่ยมปรับตั้งแคม (Cam) ของลิมิตสวิตช์จนได้ยินเสียง "คลิก" เพื่อระบุตำแหน่งที่ต้องการ
ทำซ้ำขั้นตอนสำหรับตำแหน่งเปิดและปิด
3. การใช้งานด้วยมือ (Manual Override)
ในกรณีที่ไม่มีไฟฟ้า สามารถใช้ประแจขนาด 5 มม. หมุนที่น็อตด้านล่างของแอกชูเอเตอร์เพื่อควบคุมวาล์วด้วยมือ
ควรใช้งานด้วยความระมัดระวังและเฉพาะเมื่อจำเป็นเท่านั้น

ข้อมูลเฉพาะ

วัสดุและการออกแบบ

รายการ	รายละเอียด
วัสดุโครงสร้าง	โลหะผสมอลูมิเนียม
โครงสร้างภายนอก	• มาตรฐาน: กันสภาพอากาศ IP67 • กันน้ำ: IP68 (ทนน้ำลึก 10 เมตร นาน 72 ชั่วโมง)

ประเภทการควบคุม

ประเภท	รายละเอียด
CPT	สัญญาณเอาต์พุต 4-20 mA DC
PCU	อินพุต/เอาต์พุต 0-10 V DC หรือ 4-20 mA DC
RBP	แบตเตอรี่สำรองสำหรับการทำงานฉุกเฉิน
PROFIBUS DP	โมดูลอินเทอร์เฟส
MODBUS	โมดูล

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

พารามิเตอร์	รายละเอียด
แรงบิด	50 Nm
กำลังไฟฟ้า	• 85-265 V AC 1เฟส, 50/60 Hz, ±10% • 24 V AC/DC
รอบการทำงาน	• S2 (เปิด-ปิด): 60 นาที (อุณหภูมิห้อง, โหลดเฉลี่ย 50% ของแรงบิดสูงสุด) • S4 (ปรับระดับ): 80% 800-1200 ครั้ง/ชั่วโมง
มุมการทำงาน	• มาตรฐาน: 0-90° • ขยาย: 0-120°, 135°, 180°, 270° ฯลฯ
เวลาทำงาน (90°)	13 วินาที
อุณหภูมิแวดล้อม	-20 ถึง +70 °C

ระบบเชื่อมต่อและอุปกรณ์เสริม

รายการ	รายละเอียด
ทางเข้าสายไฟ	2 x M20
ลิมิตสวิตช์	4 x SPDT (16 A 250 V AC)
แฟลนจ์ (ISO 5211)	F03, F04, F05, F07 (14 mm Star)
น้ำหนัก	2.6 kg
