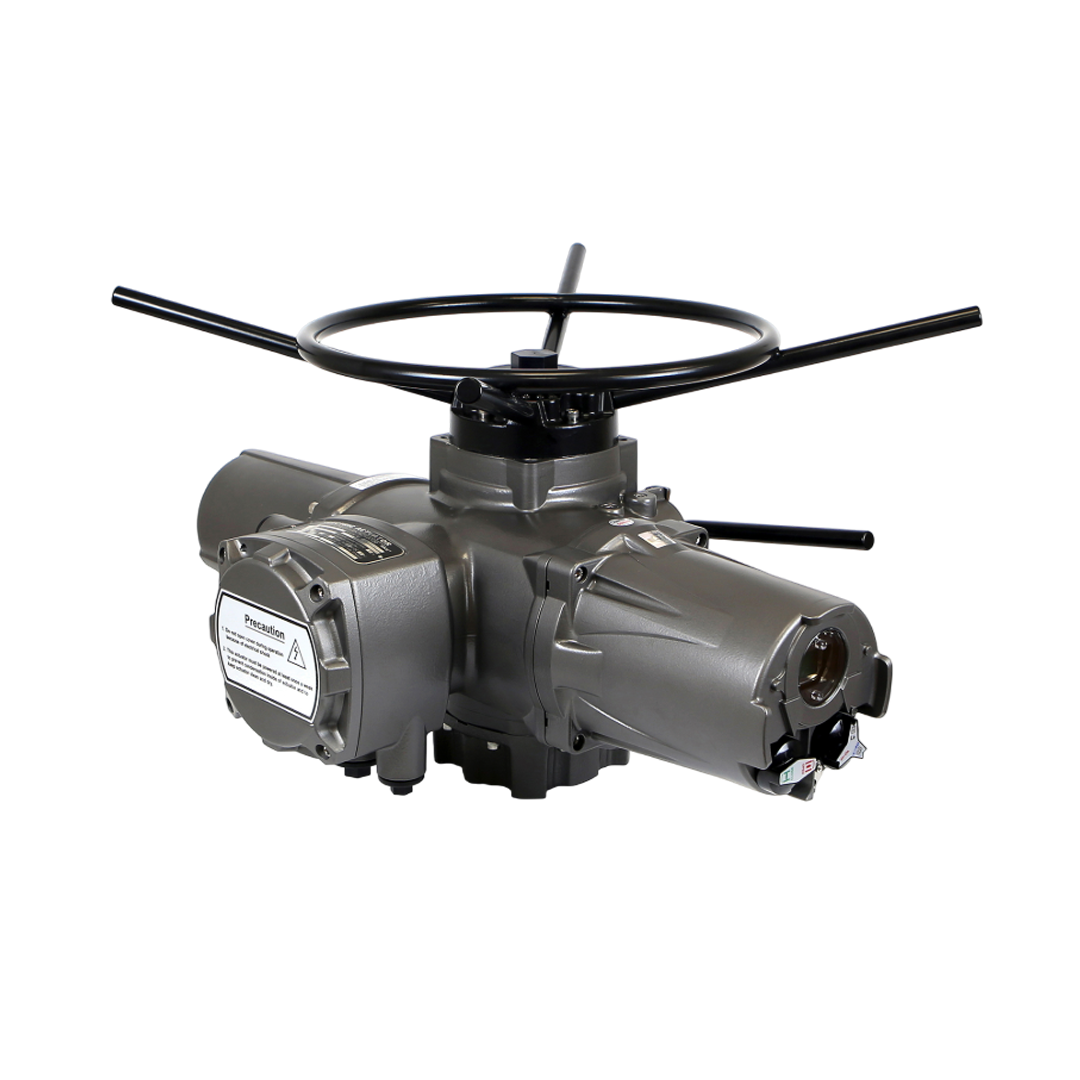

หัวขับไฟฟ้า HKC Electric Actuator HM-200 Multi-turn HM Series

Name: หัวขับไฟฟ้า HKC Electric Actuator HM-200 Multi-turn HM Series
Brand: HKC
Price: 36419.10 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

HKC

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

36,419.10 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด หัวขับไฟฟ้า HKC Electric Actuator HM-200 Multi-turn HM Series

ในโลกของระบบควบคุมวาล์วและระบบไหลเวียนในอุตสาหกรรมสมัยใหม่ Electric Actuator หรือ "แอคชูเอเตอร์ไฟฟ้า" กลายเป็นองค์ประกอบที่ขาดไม่ได้ โดยเฉพาะอย่างยิ่งในงานที่ต้องการความแม่นยำ ความปลอดภัย และความสะดวกในการควบคุมจากระยะไกล หนึ่งในผู้ผลิตที่มีชื่อเสียงและได้รับความไว้วางใจจากผู้ใช้งานทั่วโลกคือ HKC ซึ่งเป็นผู้เชี่ยวชาญในการพัฒนา Electric Actuator สำหรับงานควบคุมวาล์วประเภทต่าง ๆ อย่างมีประสิทธิภาพ

เปรียบเทียบราคา Electric Actuator ( HKC ) ตัวอื่นๆ

คุณสมบัติ

HM Series – ซีรีส์ HM

HM Series เป็นแอคชูเอเตอร์แบบหมุนหลายรอบที่ใช้ไฟฟ้า (Electric Multi-turn Actuator) ออกแบบมาสำหรับวาล์วแบบหมุนหลายรอบ เช่น วาล์วลูกสูบ (Globe Valve)
เมื่อใช้ร่วมกับเกียร์บ็อกซ์ สามารถนำไปใช้กับวาล์วแบบหมุนไตรมาสขนาดใหญ่ เช่น วาล์วลูกบอล (Ball Valve) และวาล์วผีเสื้อ (Butterfly Valve)
หน้าจอ LCD ขนาดใหญ่ แสดงข้อมูลที่มีประโยชน์หลากหลาย เช่น ตำแหน่งวาล์ว และแรงบิด
สามารถตั้งค่าได้ง่ายด้วยรีโมทคอนโทรล
มีฟังก์ชัน Partial Stroke สำหรับการวิเคราะห์วาล์ว และฟังก์ชันป้องกันแรงกระแทกของน้ำ (Water Hammer) เป็นมาตรฐาน
มีตัวเลือกการควบคุมแบบปรับระดับความละเอียดสูง (Precise Modulating Control) อัตราส่วน 500:1 (โดยอิงจากเวลาทำงาน 1 นาที)
มีตัวเลือกป้องกันการระเบิด (Flameproof) มาตรฐาน Ex db IIB +H2 T4
มีตัวเลือกมาตรฐาน IP68 (กันน้ำลึกสูงสุด 10 เมตร เป็นเวลา 72 ชั่วโมง)
รองรับระบบการสื่อสาร PROFIBUS และ MODBUS (เป็นตัวเลือก)

วิธีติดตั้ง HKC Electric Actuator รุ่น HM Series

ตรวจสอบอุปกรณ์
ตรวจสอบว่า actuator และอุปกรณ์เสริมครบถ้วน
ตรวจสอบแรงดันไฟฟ้าที่รองรับ (เช่น 24VDC, 220VAC เป็นต้น)
ติดตั้งบนวาล์ว (Valve Mounting)
ตรวจสอบว่าประเภทของการเชื่อมต่อเป็นแบบ ISO 5211 หรือไม่
ยึด actuator กับวาล์วโดยใช้เพลาต่อและสกรูตามจุดยึดที่กำหนด
การเชื่อมต่อไฟฟ้า
เปิดฝาครอบของ actuator เพื่อเข้าถึง terminal block
ต่อสายไฟตามแผนผังวงจร (wiring diagram) ที่อยู่ในคู่มือ
ระวังเรื่องสายควบคุม, สายไฟฟ้าแรงต่ำ-แรงสูง แยกกันให้ชัดเจน
ตั้งค่า Limit Switch
หมุน actuator ไปยังตำแหน่งเปิดสุดและปิดสุด
ปรับ micro switch ให้สั่งหยุดเมื่อถึงตำแหน่งนั้น
ทดสอบการทำงาน
ใช้สวิตช์หรือระบบควบคุมทดสอบการเปิด/ปิด
ตรวจสอบว่า actuator ทำงานราบรื่น ไม่มีเสียงผิดปกติ

วิธีใช้งาน HKC HM Series

ควบคุมผ่านรีโมทหรือ PLC
ส่งสัญญาณเปิด/ปิดผ่าน digital input
สามารถใช้ Manual Override ได้
ในกรณีฉุกเฉินสามารถหมุนด้วยมือโดยใช้ handwheel
มีไฟสถานะ (Indicator)
แสดงสถานะเปิด/ปิดชัดเจน

ข้อมูลเฉพาะ

วัสดุและการออกแบบ

รายการ	รายละเอียด
วัสดุโครงสร้าง	• โลหะผสมอลูมิเนียม (HM-004 ถึง HM-060) • โลหะผสมอลูมิเนียมและเหล็กหล่อโนดูลาร์ (HM-100 ถึง HM-300)
โครงสร้างภายนอก	• มาตรฐาน: กันสภาพอากาศ IP67 • กันน้ำ: IP68 (ทนน้ำลึก 10 เมตร นาน 72 ชั่วโมง) • ทนการระเบิด: Ex db IIB T4 +H2

ใบรับรองและมาตรฐาน

ใบรับรอง	รายละเอียด
มาตรฐานความปลอดภัย	• IECEx (Ex db IIB +H2 T4 Gb) • ATEX (II 26 Ex db IIB +H2 T4 Gb) • KCs (Ex d IIB +H2 T4) • EAC (1 Ex db IIB T4 Gb X) • CCC (Ex d IIB +H2 T4 Gb)
มาตรฐานอุตสาหกรรม	• ABS type approval • RMRS type approval • SIL 2

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

พารามิเตอร์	รายละเอียด
แรงบิด (Torque)	• 1-เฟส: 25 ถึง 450 Nm • 3-เฟส: 35 ถึง 3,000 Nm
กำลังไฟฟ้า	• 110/220 V AC 1เฟส, 50/60 Hz, ±10% • 220/380/440/480 V AC 3เฟส, 50/60 Hz, ±10%
รอบการทำงาน	• 1-เฟส: S2 (เปิด-ปิด) 15 นาที, S4 (ปรับระดับ) 25%, 60–200 ครั้ง/ชั่วโมง (อุณหภูมิห้อง, โหลดเฉลี่ย 50% ของแรงบิดสูงสุด) • 3-เฟส: S2 (เปิด-ปิด) 30 นาที, S4 (ปรับระดับ) 35%, 60–200 ครั้ง/ชั่วโมง (อุณหภูมิห้อง, โหลดเฉลี่ย 50% ของแรงบิดสูงสุด)
อุณหภูมิแวดล้อม	• มาตรฐาน: -20 ถึง +70 °C • ทนการระเบิด: -20 ถึง +60 °C • อุณหภูมิต่ำพิเศษ: -60 ถึง +60 °C (EAC)
