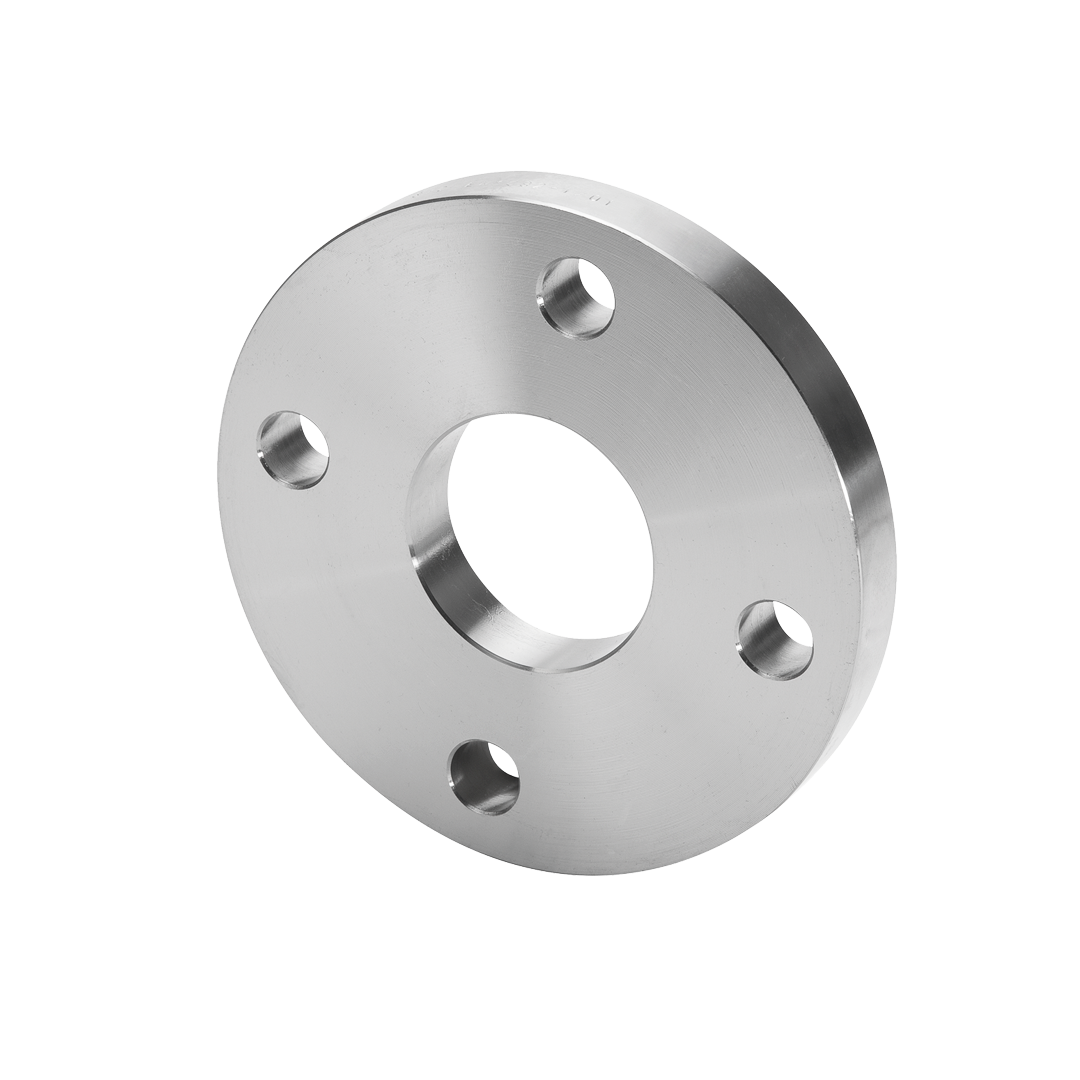

หน้าแปลนเหล็ก 10K 2 นิ้ว หน้าเรียบ (FF)
หน้าแปลนเหล็ก 10K 2 นิ้ว หน้าเรียบ (FF)
North Power
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด หน้าแปลนเหล็ก 10K 2 นิ้ว หน้าเรียบ (FF)
หน้าแปลนเหล็ก 10K 2 นิ้ว หน้าเรียบ (FF) หน้าแปลนผิวหน้าเรียบ หรือที่เรียกว่าหน้าแปลน FF (Flat Face Flange) เป็นหน้าแปลนชนิดหนึ่งที่นิยมใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ มีลักษณะเด่นคือพื้นผิวหน้าแปลนที่เรียบเสมอกัน ไม่มีส่วนใดยกขึ้นหรือนูนออกแบบมาให้ง่ายต่อการติดตั้ง และมีให้เลือกหลายขนาดและวัสดุ อย่างไรก็ตาม ควรพิจารณาถึงปัจจัยต่างๆ เช่น แรงดัน อุณหภูมิ และสภาพแวดล้อม เพื่อเลือกหน้าแปลน FF ที่เหมาะสมกับการใช้งานมีรายละเอียดดังต่อไปนี้
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| พื้นผิวหน้าเรียบ | พื้นผิวสัมผัสของหน้าแปลน FF จะเรียบเสมอกัน ทำให้ปะเก็นสัมผัสกับพื้นผิวหน้าแปลนได้เต็มที่ |
| ปะเก็น | หน้าแปลน FF เหมาะสำหรับใช้กับปะเก็นแบบแบน (flat gasket) ที่มีขนาดพอดีกับพื้นผิวหน้าแปลน เพื่อป้องกันการเกิดแรงบีบอัดและแรงบิด |
| การเชื่อมต่อ | หน้าแปลน FF ส่วนใหญ่เป็นแบบสวมเชื่อม (slip-on) ซึ่งง่ายต่อการติดตั้งและบำรุงรักษา |
| วัสดุ | หน้าแปลน FF ผลิตจากวัสดุหลากหลายชนิด เช่น เหล็กกล้าคาร์บอน (Carbon steel SS400) เหล็กกล้าไร้สนิม (Stainless Flanges SUS 304, SUS 316) หรือโลหะผสมอื่นๆ ขึ้นอยู่กับการใช้งานและสภาพแวดล้อม |
| ขนาด | มีขนาดให้เลือกหลากหลาย ตั้งแต่ 1/2" ถึง 60" ดังนี้ 1/2", 3/4",1", 1-1/4", 1-1/2", 2", 2-1/2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18", 20", 22", 24", 26", 28", 30", 32", 34", 36", 40", 44", 48", 54", 60" |
| มาตรฐาน | หน้าแปลน FF มีมาตรฐานอ้างอิงหลายมาตรฐาน เช่น JIS 5K, 10K, 16K, 20K, 30K, 40K, 63K หรือ DIN PN6, PN10 |
ข้อควรพิจารณา
ข้อควรพิจารณา
ข้อควรพิจารณา หน้าแปลนเหล็ก หน้าแปลนผิวหน้าเรียบ (Flat Face Flange)
- แรงดันและอุณหภูมิ: ควรเลือกหน้าแปลน FF ที่มีขนาดและวัสดุเหมาะสมกับแรงดันและอุณหภูมิของของเหลวหรือก๊าซที่ใช้งาน
- การกัดกร่อน: ควรพิจารณาถึงสภาพแวดล้อมและเลือกวัสดุที่ทนทานต่อการกัดกร่อน
- มาตรฐาน: ควรเลือกหน้าแปลน FF ที่ได้มาตรฐาน เพื่อความปลอดภัยและคุณภาพในการใช้งาน
มาตรฐานหน้าแปลน
มาตรฐานหน้าแปลน
มาตรฐานหน้าแปลนคือข้อกำหนดที่ใช้ในการผลิตหน้าแปลน เพื่อให้มั่นใจได้ว่าหน้าแปลนที่ผลิตขึ้นมานั้นมีขนาดและคุณสมบัติที่เหมาะสมกับการใช้งาน โดยทั่วไปแล้วมาตรฐานหน้าแปลนจะแบ่งออกเป็น 3 ประเภทหลักๆ ตามประเทศที่กำหนดขึ้น ได้แก่
- ANSI (American National Standard Institute) เป็นมาตรฐานของสหรัฐอเมริกา
- DIN (Deutsches Institut fur Normung) เป็นมาตรฐานของประเทศเยอรมนี
- JIS (Japanese Institute of Standard) เป็นมาตรฐานของประเทศญี่ปุ่น
ความสำคัญของมาตรฐานหน้าแปลน
- ความปลอดภัย: ช่วยให้มั่นใจในความปลอดภัยในการใช้งานหน้าแปลน
- คุณภาพ: ช่วยให้มั่นใจในคุณภาพของหน้าแปลน
- ความสามารถในการใช้งานร่วมกัน: ช่วยให้หน้าแปลนจากต่างผู้ผลิตสามารถใช้งานร่วมกันได้
- ความสะดวกในการเลือกซื้อ: ช่วยให้ผู้ซื้อสามารถเลือกซื้อหน้าแปลนที่ตรงตามความต้องการได้ง่ายขึ้น
ข้อควรระวัง
มาตรฐานหน้าแปลนมีความสำคัญอย่างยิ่งในการผลิตและใช้งานหน้าแปลน เพื่อให้มั่นใจในคุณภาพ ความปลอดภัย และความสามารถในการใช้งานร่วมกัน การเลือกใช้มาตรฐานหน้าแปลนที่เหมาะสมกับงาน จะช่วยให้การใช้งานหน้าแปลนมีประสิทธิภาพและปลอดภัยในการเลือกใช้มาตรฐานหน้าแปลน ควรพิจารณาถึงความเหมาะสมกับการใช้งาน เช่น ขนาดของท่อ แรงดัน และอุณหภูมิ เป็นต้น นอกจากนี้ยังควรพิจารณาถึงความคุ้นเคยของผู้ใช้งานและแหล่งที่มาของหน้าแปลนด้วย
