สายไฟ VENINE รุ่น 300/500 V 70˚C VAF พื้นที่หน้าตัด 4 ประเภทของตัวนำ 2
สายไฟ VENINE รุ่น 300/500 V 70˚C VAF พื้นที่หน้าตัด 4 ประเภทของตัวนำ 2
VENINE
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายไฟ VENINE รุ่น 300/500 V 70˚C VAF พื้นที่หน้าตัด 4 ประเภทของตัวนำ 2
VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ
คุณสมบัติ
คุณสมบัติ

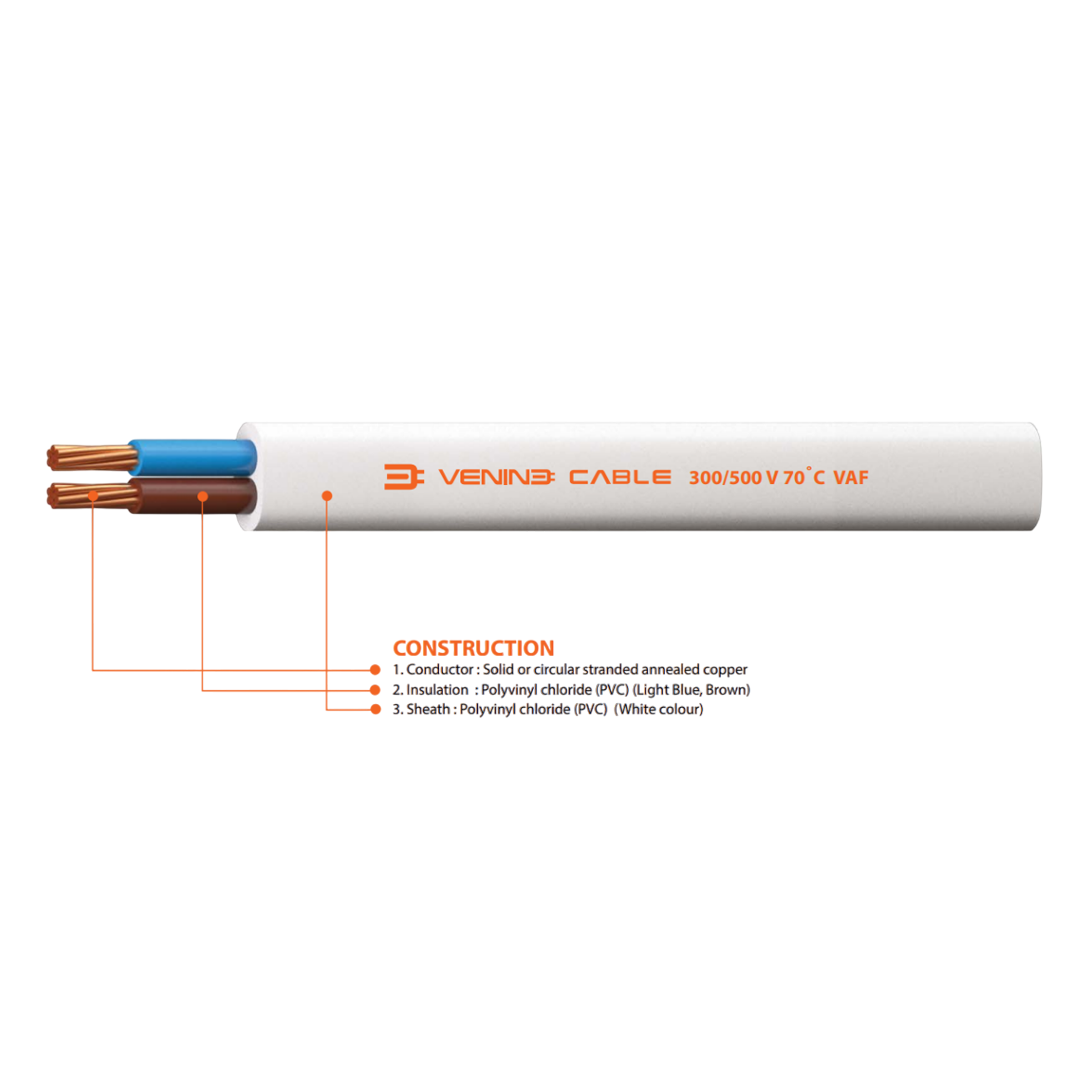

คุณสมบัติของสายไฟ VENINE VAF
- สายไฟ VAF ย่อมาจาก Vinyl-insulated and Assembled Flat twin wire เป็นสายไฟแรงดันต่ำชนิดหุ้มคู่ ที่มีลักษณะแบนเรียบ ประกอบด้วยสายไฟ 2 เส้น (หรือ 3 เส้นในบางรุ่น) ซึ่งหุ้มฉนวน PVC แยกจากกัน จากนั้นจะหุ้มรวมด้วยเปลือก PVC อีกชั้นหนึ่งเป็นปลอกนอก
- รายละเอียดทางเทคนิค:
- แรงดันไฟฟ้าที่ใช้งาน: 300/500V
- อุณหภูมิใช้งานสูงสุด: 70˚C
- ตัวนำไฟฟ้า: ทองแดงเส้นเดี่ยว หรือทองแดงตีเกลียว (Class 1 หรือ Class 2)
- ฉนวนภายใน: PVC ทนความร้อนตามมาตรฐาน IEC
- เปลือกนอก (Sheath): PVC สีเทา หรือขาว (ตามมาตรฐานโรงงาน)
- โครงสร้างสาย: แบบแบน (Flat Twin Cable)
- มาตรฐานอ้างอิง: IEC 60227 และ มอก. 11-2553
- ลักษณะแบนของสายช่วยให้สามารถติดตั้งแนบชิดกับผนังหรือฝ้าเพดานได้ดี ทำให้การจัดระเบียบสายไฟในงานตกแต่งภายในทำได้ง่าย สวยงาม และปลอดภัย
การติดตั้งสาย VENINE VAF
- สาย VAF ถูกออกแบบมาสำหรับการติดตั้ง ภายในอาคาร โดยเฉพาะ เหมาะกับการเดินสายผ่านท่อพีวีซี, ติดรางร้อยสาย, หรือติดตั้งลอยบนฝ้าและผนังที่ไม่โดนน้ำหรือแสงแดดโดยตรง
- แนวทางการติดตั้ง:
- ติดตั้งผ่านรางหรือท่อร้อยสาย: ช่วยเพิ่มความปลอดภัยและป้องกันการขีดข่วน
- ติดตั้งลอยในอาคาร: เช่น บนผนังหรือฝ้าเพดานที่แห้ง
- เดินสายในแนวราบหรือแนวดิ่ง: ด้วยลักษณะแบนของสาย ทำให้จัดแนวได้ง่าย
- เหมาะกับการใช้งานในบ้าน อาคารพาณิชย์ คอนโดมิเนียม: ทั้งระบบแสงสว่างและเต้ารับ
- หมายเหตุ: ไม่ควรใช้งานในพื้นที่เปียกหรือโดนความร้อนโดยตรง เช่น ภายนอกอาคาร หรือโรงงานอุตสาหกรรมที่มีสภาวะรุนแรง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| พื้นที่หน้าตัดที่กำหนด (มม.²) | 4 |
| ประเภทของตัวนำ | 2 |
| ความหนาฉนวน (มม.) | 0.8 |
| ความหนาของปลอก (มม.) | 1.1 |
| เส้นผ่านศูนย์กลางรวม ขั้นต่ำ (มม.) | 5.6 x 9.6 |
| เส้นผ่านศูนย์กลางรวม สูงสุด (มม.) | 7.2 x 11.5 |
| ค่าความต้านทานฉนวนที่ 70°C (MΩ·กม.) ขั้นต่ำ | 0.0077 |
| กระแสไฟฟ้าที่รับได้ในอากาศ (A) | 32 |
| น้ำหนักสาย (กก./กม. โดยประมาณ) | 150 |
| ความยาวมาตรฐาน (ม.) | 100/C |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อสายไฟ | VAF (สายแบน) |
| ประเภทตัวนำ | ทองแดง |
| ฉนวน | PVC (มีฉนวนและเปลือกนอก) |
| ลักษณะสาย | สายแบน 2 แกน ไม่มีสายดิน |
| อุณหภูมิที่ทนได้ | 70˚C |
| แรงดันไฟฟ้า | 300/500 V |
| ขนาดตัวนำ (พื้นที่หน้าตัด) | 1 mm² – 16 mm² |
