สายไฟ VENINE รุ่น 3.6/6(7.2) kV CV-AWA พื้นที่หน้าตัด 50 จำนวนแกน 1 จำนวนเส้นลวด 6
สายไฟ VENINE รุ่น 3.6/6(7.2) kV CV-AWA พื้นที่หน้าตัด 50 จำนวนแกน 1 จำนวนเส้นลวด 6
VENINE
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายไฟ VENINE รุ่น 3.6/6(7.2) kV CV-AWA พื้นที่หน้าตัด 50 จำนวนแกน 1 จำนวนเส้นลวด 6
VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ
คุณสมบัติ
คุณสมบัติ

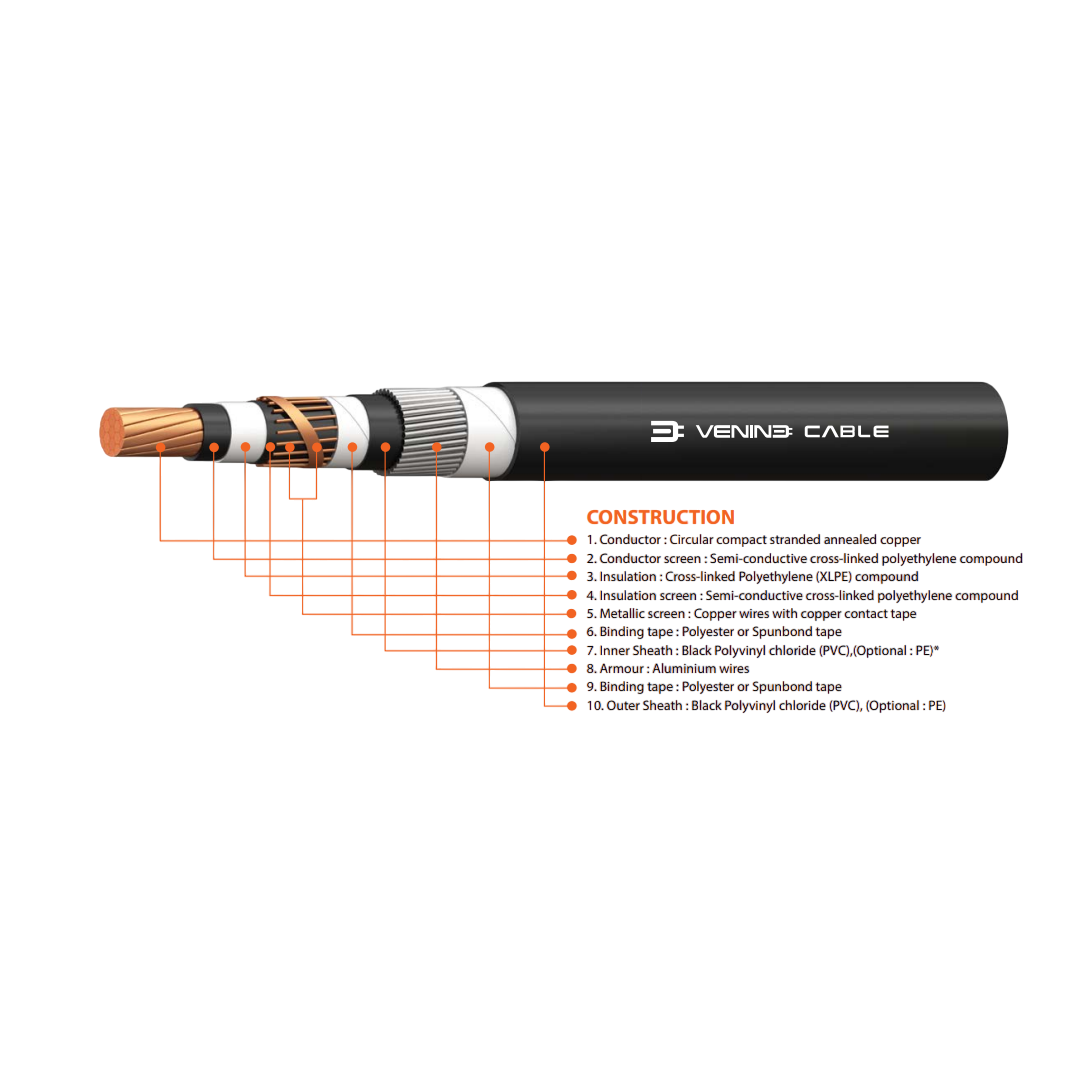

คุณสมบัติของสาย VENINE CV-AWA
- แรงดันใช้งาน (Voltage Rating): 3.6/6(7.2) kV (ระบบไฟฟ้าแรงดันปานกลาง)
- ตัวนำ (Conductor): ทองแดงตีเกลียว (Stranded Copper Conductor) ตามมาตรฐาน IEC 60228 Class 2
- ฉนวน (Insulation): XLPE (Cross-linked Polyethylene) ทนความร้อนได้สูงถึง 90°C และในกรณีลัดวงจรสูงสุด 250°C (ไม่เกิน 5 วินาที)
- ชั้นแยก (Separator + Screen): มีชั้นกั้นเซมิคอนดักติฟ (semiconductive screen) รอบตัวนำและฉนวน เพื่อลดความเค้นทางไฟฟ้า
- เกราะลวดอลูมิเนียม (Aluminium Wire Armour – AWA): เสริมความแข็งแรงทางกล ไม่เป็นแม่เหล็ก ไม่เหนี่ยวนำกระแสไหลวน (eddy current) จึงเหมาะกับสายเฟสเดียว
- เปลือกนอก (Outer Sheath): PVC สีดำ ทน UV, ความชื้น, สารเคมี และการกัดกร่อน
การติดตั้งสาย VENINE CV-AWA
- ติดตั้งในรางเคเบิล (Cable Tray)
- ฝังในท่อร้อยสายใต้ดิน (Duct bank)
- ติดตั้งบนรางเดินสายเหนือพื้นดิน
- วางบน Rack หรือ Cable Ladder
- ติดตั้งในพื้นที่ที่เสี่ยงแรงกระแทก หรือแรงกดทับ
- ควรเว้นระยะดัดโค้งตาม Minimum Bending Radius ที่ระบุในมาตรฐาน (ทั่วไปคือ ≥ 15 เท่าของเส้นผ่านศูนย์กลางสาย)
- ตรวจสอบระบบ Grounding และ Earthing เนื่องจากไม่มีสายกราวด์ในตัวสาย
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| พื้นที่หน้าตัด (ตร.มม.) (Cross-sectional area mm²) | 50 |
| จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires (Min.)) | 6 |
| ความหนาของฉนวน (Thickness of insulation) (mm (Nominal)) | 2.5 |
| พื้นที่หน้าตัดของชั้นโลหะป้องกัน mm2 | 10 |
| ความหนาของเปลือกชั้นใน mm (Nominal) | 1.2 |
| เส้นผ่านศูนย์กลางของลวดเกราะ mm (Nominal.) | 1.6 |
| ความหนาของเปลือกชั้นนอก mm (Nominal) | 1.8 |
| เส้นผ่านศูนย์กลางรวม (Overall diameter) (Approx.) มม. (mm) | 29 |
| ความต้านทานตัวนำที่อุณหภูมิ 20°C (Conductor resistance at 20°C) (Max.) Ω/กม. (Ω/km) | 0.387 |
| กระแสไฟฟ้าที่รับได้ในอากาศอิสระที่อุณหภูมิแวดล้อม 40°C (in free air at 40°C ambient) แอมแปร์ (A) | 250 |
| กระแสไฟฟ้าที่รับได้ เมื่อฝังดินโดยตรงที่อุณหภูมิ 30°C (direct burial in ground at 30°C) แอมแปร์ (A) | 220 |
| น้ำหนักสายไฟ (Cable weight) กิโลกรัม/กิโลเมตร (kg/km) | 1,310 |
| ความยาวมาตรฐาน (Standard length) เมตร/ม้วน (m/drum) | 500 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อสาย | VENINE CV-AWA |
| ประเภทสาย | สายแรงดันปานกลาง หุ้มฉนวน XLPE พร้อมเกราะอลูมิเนียม |
| แรงดันพิกัด (Rated Voltage) | 3.6/6 (7.2) kV (Phase-to-earth / Phase-to-phase) |
| ความถี่ไฟฟ้า | 50 Hz |
| ตัวนำ (Conductor) | ทองแดงตีเกลียว (Stranded Copper, IEC 60228 Class 2) |
| ฉนวน (Insulation) | XLPE (Cross-linked Polyethylene) |
| ปลอกชั้นใน (Inner Sheath) | PVC หรือ PE |
| เกราะป้องกัน (Armour) | ลวดอลูมิเนียม (AWA – Aluminium Wire Armour) |
| ปลอกชั้นนอก (Outer Sheath) | PVC สีดำ ทน UV, ความชื้น, น้ำมัน และแรงดันภายนอก |
| อุณหภูมิใช้งานสูงสุด | 90°C (ปกติ) / 250°C (ลัดวงจรไม่เกิน 5 วินาที) |
| มาตรฐานอ้างอิง | IEC 60502-2 |
| จำนวนแกน (Core) | ส่วนใหญ่เป็น 3 แกน (3 Core) สำหรับระบบไฟ 3 เฟส |
| การติดตั้ง | ฝังดิน, ท่อ, ถาดสายไฟ, งานภายนอกอาคาร |
| การใช้งานทั่วไป | งานอุตสาหกรรม, โรงงาน, อาคารใหญ่, สถานีไฟฟ้าย่อย ฯลฯ |
