สายไฟ VENINE รุ่น 0.6/1 kV CV-AWA พื้นที่หน้าตัด 50 จำนวนเส้นลวด 6
สายไฟ VENINE รุ่น 0.6/1 kV CV-AWA พื้นที่หน้าตัด 50 จำนวนเส้นลวด 6
VENINE
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายไฟ VENINE รุ่น 0.6/1 kV CV-AWA พื้นที่หน้าตัด 50 จำนวนเส้นลวด 6
VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติของสายไฟ VENINE CV-AWA 0.6/1 kV
- ตัวนำ: ทองแดงฝอย (Stranded Copper Conductor) เพื่อความยืดหยุ่นสูง
- ฉนวน: XLPE ทนความร้อนสูง 90˚C
- เกราะ: ลวดเหล็กถัก (Steel Wire Armour) เพิ่มความแข็งแรง ป้องกันแรงกดและแรงกระแทก
- เปลือกนอก: PVC ทนสารเคมีและสภาพแวดล้อม
- แรงดันใช้งาน: 0.6/1 kV (600/1000 โวลต์)
- มาตรฐาน: IEC 60502-1, มอก. 11-2553 หรือเทียบเท่า

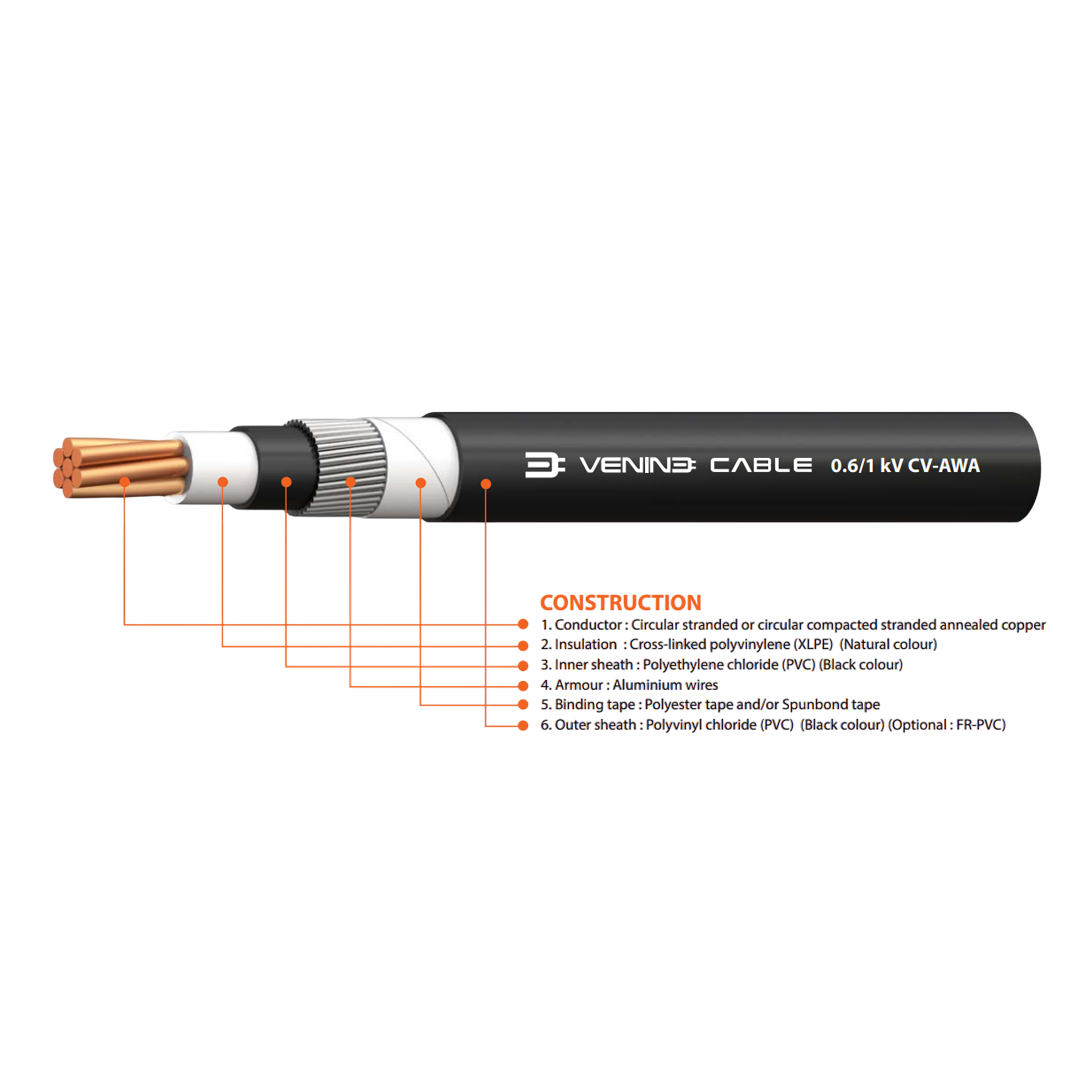

- โครงสร้าง: ตัวนำทองแดงฝอย ฉนวน XLPE เกราะลวดเหล็กถัก และเปลือกนอก PVC
การติดตั้งสาย VENINE CV-AWA
- สายไฟ VENINE CV-AWA ถูกออกแบบเพื่อรองรับการติดตั้งที่ต้องการความแข็งแรงสูง เช่น งานฝังดิน งานติดตั้งในท่อร้อยสาย และงานในสภาพแวดล้อมที่มีแรงกระแทกสูง
- แนวทางการติดตั้ง:
- เดินสายในระบบไฟฟ้ากำลัง: ใช้สำหรับจ่ายไฟให้กับเครื่องจักร ระบบแสงสว่าง และอุปกรณ์ไฟฟ้าต่าง ๆ
- งานฝังดินโดยตรง: เกราะลวดเหล็กช่วยป้องกันสายไฟจากแรงกระแทกและแรงกดทับจากภายนอก
- ติดตั้งในท่อร้อยสายหรือรางเคเบิ้ล: เพิ่มความปลอดภัยและอายุการใช้งาน
- งานกลางแจ้ง: ทนทานต่อแสงแดดและสภาพแวดล้อมที่หลากหลาย
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| พื้นที่หน้าตัด (mm²) (Cross Sectional area) | 50 |
| จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires - Min.) | 6 |
| ความหนาของฉนวน (Thickness of Insulation) mm (ค่ามาตรฐาน) (Nominal) | 1.0 |
| ความหนาของเปลือกใน (Thickness of inner sheath) mm (ค่าโดยประมาณ) (Approx.) | 1.0 |
| เส้นผ่านศูนย์กลางภายใต้เกราะ (Diameter under armour) mm (ค่าโดยประมาณ) (Approx.) | 13 |
| เส้นผ่านศูนย์กลางเกราะลวด (Diameter of wire armour) mm (ค่ามาตรฐาน) (Nominal) | 1.3 |
| ความหนาของเปลือกนอก (Thickness of outer sheath) mm (ค่ามาตรฐาน) (Nominal) | 1.8 |
| เส้นผ่านศูนย์กลางรวม mm (Approx.) ค่าโดยประมาณ | 20.0 |
| ความต้านทานตัวนำที่ 20°C Ω/km (Max.) ค่าสูงสุด | 0.387 |
| กำลังรับกระแสในอากาศอิสระที่ 40°C A | 210 |
| กำลังรับกระแสเมื่อฝังดินที่ 30°C A | 225 |
| น้ำหนักสายไฟ kg/km (Approx.) ค่าโดยประมาณ | 790 |
| ความยาวมาตรฐานต่อม้วน m/drum | 500 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อสาย | VENINE CV-AWA |
| แรงดันพิกัด (Rated Voltage) | 0.6/1 kV |
| อุณหภูมิใช้งานสูงสุด (Max Operating Temperature) | 90°C |
| อุณหภูมิฉุกเฉิน (Short Circuit Temp) | 250°C (ไม่เกิน 5 วินาที) |
| ตัวนำ (Conductor) | ทองแดงตีเกลียว (Stranded Copper) |
| ฉนวน (Insulation) | XLPE (Cross-linked Polyethylene) |
| ปลอกหุ้มชั้นใน (Inner Sheath) | PVC |
| เกราะป้องกัน (Armour) | AWA – ลวดอลูมิเนียมพันรอบ (สำหรับสายเฟสเดียว) |
| ปลอกหุ้มด้านนอก (Outer Sheath) | PVC สีดำ ทนรังสี UV และความชื้น |
| มาตรฐานอ้างอิง | IEC 60502-1 / TIS 2143 |
| ลักษณะการใช้งาน (Application) | ใช้เดินระบบไฟฟ้าภายในและภายนอกอาคาร, เดินใต้ดิน, งานอุตสาหกรรม ฯลฯ |
| การติดตั้ง | บนรางเคเบิล, ในท่อ, หรือฝังดินโดยตรง |
