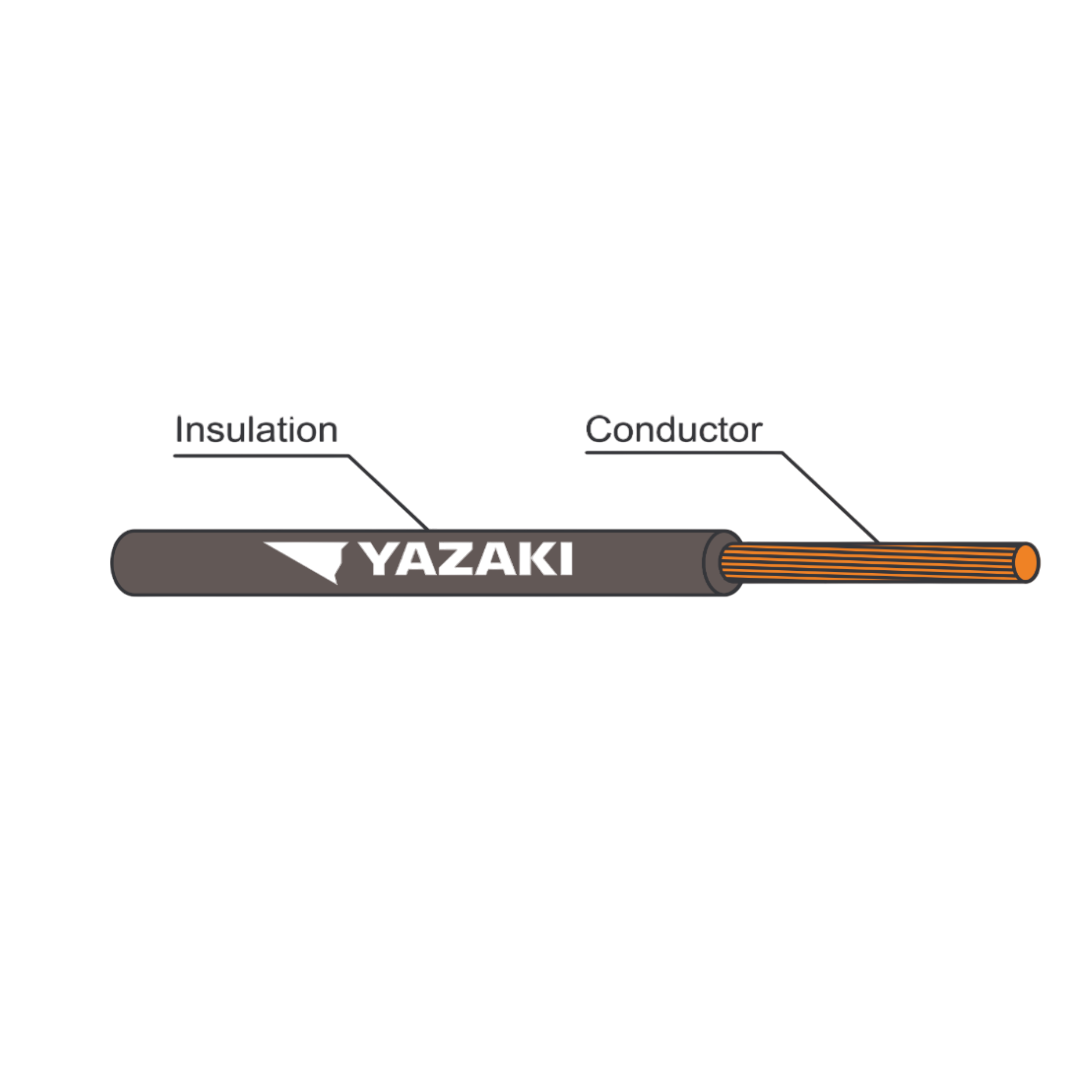

สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60231 IEC 01 THW หน้าตัด 4 ประเภท Solid
สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60231 IEC 01 THW หน้าตัด 4 ประเภท Solid
THAI YAZAKI
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60231 IEC 01 THW หน้าตัด 4 ประเภท Solid
สายไฟ THAI YAZAKI สำหรับใช้งานภายในอาคารทั่วไป ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความเชื่อถือและยอมรับอย่างกว้างขวางในวงการไฟฟ้าไทยและสากล ด้วยคุณภาพการผลิตที่ได้มาตรฐานระดับโลก ความปลอดภัยในการใช้งาน และความหลากหลายของรุ่นที่ตอบสนองต่อความต้องการใช้งานในลักษณะต่าง ๆ ได้อย่างมีประสิทธิภาพ เหมาะสำหรับการติดตั้งในระบบไฟฟ้าแรงต่ำของอาคารบ้านเรือน อาคารสำนักงาน โรงงานอุตสาหกรรมเบา และระบบไฟแสงสว่างทั่วไป
คุณสมบัติ
คุณสมบัติ
รายละเอียดทั่วไปของสายไฟ 60227 IEC 01 (THW)
สายไฟรุ่น 60227 IEC 01 (THW) ของ Thai Yazaki เป็นสายไฟฟ้าชนิดตัวนำทองแดงแกนเดี่ยว หุ้มด้วยฉนวน PVC (Polyvinyl Chloride) โดยถูกออกแบบมาให้เหมาะสำหรับการใช้งานในระบบไฟฟ้าภายในอาคาร โดยเฉพาะงานเดินสายภายในท่อร้อยสาย (conduit) หรือรางเดินสาย (trunking) ที่อยู่ในอาคารพักอาศัย อาคารสำนักงาน หรืออาคารพาณิชย์ทั่วไป
คุณสมบัติเด่น
- ตัวนำไฟฟ้าทองแดงแท้คุณภาพสูง (99.99%)
- ใช้ทองแดงบริสุทธิ์ที่มีความนำไฟฟ้าดีเยี่ยม ช่วยให้สามารถส่งผ่านกระแสไฟได้เต็มประสิทธิภาพ พร้อมลดการสูญเสียพลังงาน
- ฉนวน PVC คุณภาพสูง
- ฉนวนหุ้มสายผลิตจากวัสดุ PVC ทนความร้อน ทนแรงดันไฟฟ้าได้ดี มีความยืดหยุ่น และทนต่อสารเคมีหรือความชื้น ทำให้มีอายุการใช้งานยาวนาน
- ทนแรงดันไฟฟ้าได้ถึง 450/750V
- ทำให้เหมาะกับการใช้งานในระบบไฟฟ้าทั่วไปในอาคาร ซึ่งส่วนมากอยู่ในช่วงแรงดันนี้
- ทนอุณหภูมิได้สูงสุดถึง 70°C
- ทำให้สามารถใช้งานได้ในพื้นที่ที่มีอุณหภูมิแวดล้อมสูง เช่น บริเวณใต้หลังคา หรือใกล้กับอุปกรณ์ที่เกิดความร้อน
- ได้รับมาตรฐานอุตสาหกรรม (มอก. 11-2553)
- มั่นใจในคุณภาพและความปลอดภัย ตามข้อกำหนดของสำนักงานมาตรฐานผลิตภัณฑ์อุตสาหกรรม (สมอ.)
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาดหน้าตัด (ตร.มม.) | 4 |
| ประเภทตัวนำ | Solid |
| ความหนาฉนวน (มม.) | 0.8 |
| เส้นผ่านศูนย์กลางรวม (มม.) | 3.6 - 4.4 |
| ความต้านทานตัวนำ (Ω/กม.) | 4.61 |
| ความต้านทานฉนวน (MΩ-กม.) | 0.0085 |
| กระแสสูงสุด (A) | 37 |
| น้ำหนักสาย (กก./กม.) | 47 |
| ความยาวมาตรฐาน (ม.) | 100/C |
ข้อมูลทางไฟฟ้า
| พื้นที่หน้าตัด (ตร.มม.) | 4 |
| ประเภทตัวนำ | เส้นเดียว (Solid) |
| ความต้านทานกระแสสลับ R (Ω/กม.) | 5.5159 |
| ค่าความเหนี่ยวนำ L (มิลลิแฮนรี/กม.) | 0.4917 |
| ค่าปฏิกิริยา XL (Ω/กม.) | 0.1545 |
| ค่าความต้านทานรวม Z (Ω/กม.) | 5.5180 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ตัวนำ (Conductor) | ทองแดงอบอ่อนชนิดเส้นตันหรือเส้นฝอย (Solid and stranded annealed copper) |
| ฉนวน (Insulation) | พีวีซีชนิด C (Polyvinyl chloride - PVC/C) |
| การระบุแกน (Core Identification) | แกนเดี่ยว (Single-core): ใช้สีใดก็ได้ |
| การจำแนกประเภท (Classification) | อุณหภูมิสูงสุดของตัวนำ: 70°C |
| แรงดันไฟฟ้าวงจร (Circuit Voltage) | ไม่เกิน 450/750 โวลต์ |
| แรงดันไฟฟ้าที่กำหนด (Rated Voltage) | 450 โวลต์ ระหว่างสายกับดิน (Line to Earth) 750 โวลต์ ระหว่างสายกับสาย (Line to Line) |
| แรงดันทดสอบ (Testing Voltage) | 2,500 โวลต์ |
| มาตรฐานอ้างอิง (Reference Standard) | มอก. 11 เล่ม 3-2553, ตารางที่ 1 |
| การใช้งาน (Application) | เดินสายภายในอาคาร บนฉนวนหรือในท่อร้อยสาย ในบริเวณที่แห้ง |
