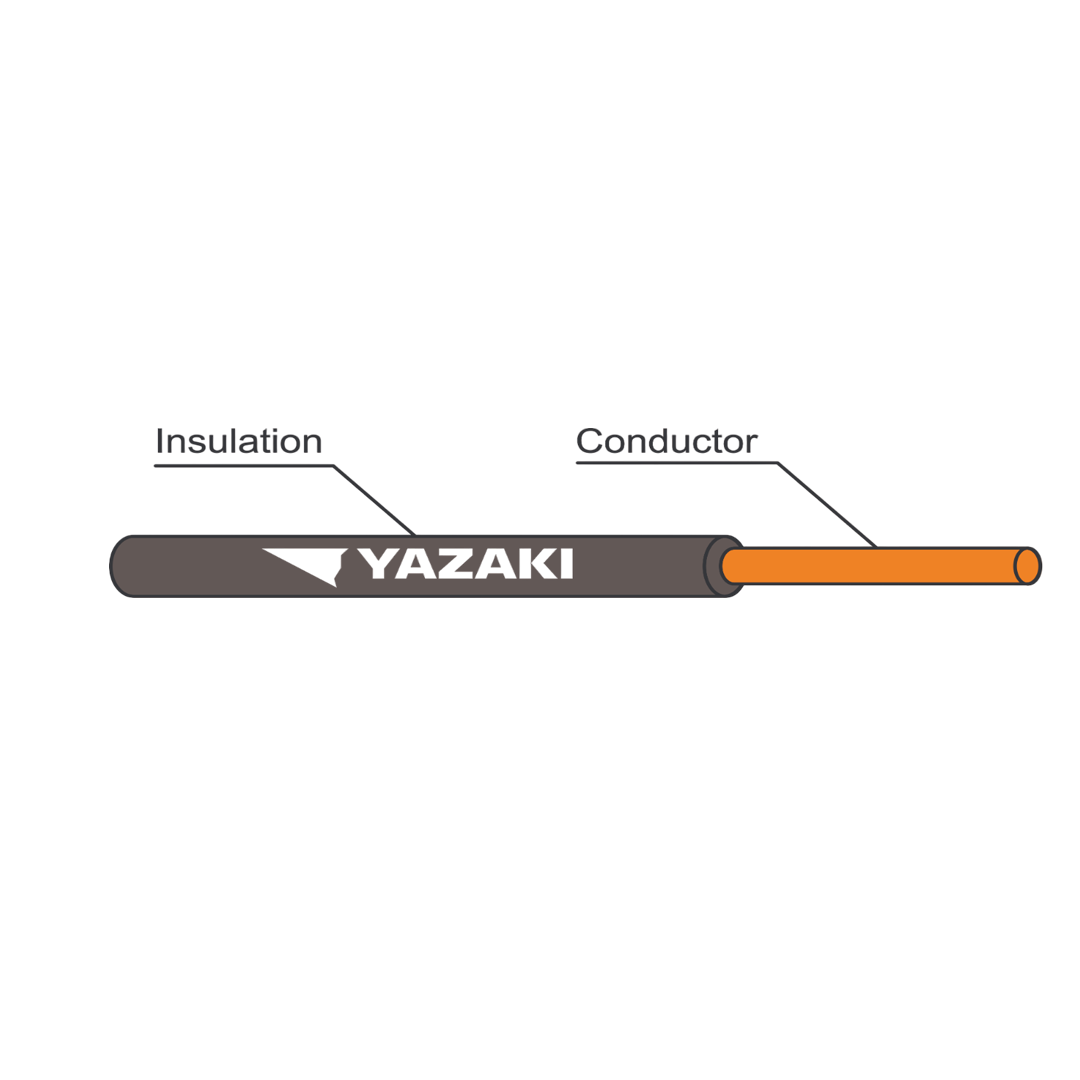

สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60227 IEC 07 HIV หน้าตัด 2.5 ประเภท แบบแข็ง
สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60227 IEC 07 HIV หน้าตัด 2.5 ประเภท แบบแข็ง
THAI YAZAKI
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60227 IEC 07 HIV หน้าตัด 2.5 ประเภท แบบแข็ง
สายไฟ THAI YAZAKI สำหรับใช้งานภายในอาคารทั่วไป ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความเชื่อถือและยอมรับอย่างกว้างขวางในวงการไฟฟ้าไทยและสากล ด้วยคุณภาพการผลิตที่ได้มาตรฐานระดับโลก ความปลอดภัยในการใช้งาน และความหลากหลายของรุ่นที่ตอบสนองต่อความต้องการใช้งานในลักษณะต่าง ๆ ได้อย่างมีประสิทธิภาพ เหมาะสำหรับการติดตั้งในระบบไฟฟ้าแรงต่ำของอาคารบ้านเรือน อาคารสำนักงาน โรงงานอุตสาหกรรมเบา และระบบไฟแสงสว่างทั่วไป
คุณสมบัติ
คุณสมบัติ
ลักษณะทั่วไปของสาย 60227 IEC 07 HIV
สาย 60227 IEC 07 HIV หรือสาย HIV (Heat-resistant PVC insulated Wire) คือสายแกนทองแดงเส้นเดียว หรือแบบฝอยที่หุ้มด้วยฉนวน PVC ชนิดทนความร้อนสูง ซึ่งสามารถรับอุณหภูมิในการใช้งานต่อเนื่องได้ถึง 90°C เหนือกว่าสาย IV และ THW ทั่วไปที่รองรับเพียง 70°C เท่านั้น สายรุ่นนี้ผลิตตามมาตรฐาน IEC 60227-7 และ มอก. 11-2553 เหมาะสำหรับการใช้งานภายในอาคารในจุดที่มีการสะสมความร้อนหรือใช้งานต่อเนื่องยาวนาน
คุณสมบัติเด่นของสาย 60227 IEC 07 HIV
- ทนความร้อนได้สูงถึง 90°C
- สาย HIV โดดเด่นในเรื่องของการทนความร้อนสูง จึงเหมาะสำหรับงานที่ต้องการเดินสายใกล้แหล่งความร้อน หรือมีการทำงานต่อเนื่องตลอด 24 ชั่วโมง เช่น ตู้ควบคุม แผงไฟในโรงงาน หรือแผงควบคุมเครื่องจักร
- ตัวนำทองแดงบริสุทธิ์ (Solid/Stranded Copper Conductor)
- ใช้ทองแดงคุณภาพสูงทั้งแบบเส้นเดียวและเส้นฝอย มีค่าการนำไฟฟ้าดีเยี่ยม ลดการสูญเสียพลังงาน และให้ความแข็งแรง ทนต่อแรงดึงหรือแรงบิดงอ
- ฉนวน PVC ชนิดทนความร้อน (Heat-Resistant PVC)
- เป็น PVC สูตรพิเศษที่ทนความร้อนได้มากกว่าปกติ ช่วยให้สายไม่กรอบ ไม่เปราะง่าย แม้ใช้งานในสภาพอุณหภูมิสูงอย่างต่อเนื่อง
- แรงดันไฟฟ้าใช้งาน 450/750V
- สามารถรองรับแรงดันไฟฟ้าได้มากกว่าสาย IV หรือ THW ที่รองรับ 300/500V จึงใช้กับระบบที่ต้องการความมั่นใจในความปลอดภัยได้มากขึ้น
- ได้รับมาตรฐานสากล
- ผลิตตามข้อกำหนดของ IEC 60227-7 และมาตรฐานอุตสาหกรรมไทย มอก. 11-2553 มีความปลอดภัยและเชื่อถือได้ทั้งในด้านคุณภาพและการใช้งาน
- มีหลายสีให้เลือกใช้งาน
- เช่น ดำ แดง เขียว เหลือง น้ำเงิน เทา เป็นต้น เพื่อความสะดวกในการแยกเฟสระบบหรือเดินวงจรไฟฟ้าอย่างเป็นระเบียบ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| พื้นที่หน้าตัด (mm²) | 2.5 |
| ประเภทตัวนำ | แบบแข็ง |
| ความหนาฉนวน | 0.8 |
| เส้นผ่านศูนย์กลางรวม ต่ำสุด-สูงสุด (mm) | 3.2-3.9 |
| ความต้านทานตัวนำที่ 20°C สูงสุด (Ω/km) | 7.41 |
| ความต้านทานฉนวนที่ 90°C ต่ำสุด (MΩ·km) | 0.009 |
| กระแสใช้งานสูงสุดในอากาศ (40°C) (A) | 25 |
| น้ำหนักสาย (kg/km) | 32 |
| ความยาวมาตรฐาน (m) | 100/C |
ข้อมูลทางไฟฟ้า
| พื้นที่หน้าตัด (mm²) | 2.5 |
| ความต้านทาน AC (R) (Ω/km) | 8.8661 |
| ความเหนี่ยวนำ (L) (mH/km) | 0.5198 |
| รีแอกแตนซ์ (XL) (Ω/km) | 0.1633 |
| อิมพีแดนซ์ (Z) (Ω/km) | 8.8676 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ตัวนำ (Conductor) | ทองแดงอบอ่อนแบบเส้นตัน (Solid annealed copper) |
| ฉนวน (Insulation) | โพลีไวนิลคลอไรด์ชนิด E (Polyvinyl chloride - PVC/E) |
| การระบุแกน (Core Identification) | แกนเดี่ยว (Single-core): ใช้สีใดก็ได้ |
| การจำแนกประเภท (Classification) | อุณหภูมิสูงสุดของตัวนำ: 90°C |
| แรงดันไฟฟ้าวงจร (Circuit Voltage) | ไม่เกิน 300/500 โวลต์ |
| แรงดันไฟฟ้าที่กำหนด (Rated Voltage) | 300 โวลต์ ระหว่างสายกับดิน (Line to Earth) 500 โวลต์ ระหว่างสายกับสาย (Line to Line) |
| แรงดันทดสอบ (Testing Voltage) | 2,000 โวลต์ |
| มาตรฐานอ้างอิง (Reference Standard) | มอก. 11 เล่ม 3-2553, ตารางที่ 9 |
| การใช้งาน (Application) | เดินสายไฟภายในอาคาร ติดตั้งบนฉนวนหรือในท่อร้อยสาย ในบริเวณที่แห้ง |
