สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60227 IEC 05 IV หน้าตัด 0.75 ประเภท แบบแข็ง
สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60227 IEC 05 IV หน้าตัด 0.75 ประเภท แบบแข็ง
THAI YAZAKI
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายไฟภายในอาคารทั่วไป THAI YAZAKI รุ่น 60227 IEC 05 IV หน้าตัด 0.75 ประเภท แบบแข็ง
สายไฟ THAI YAZAKI สำหรับใช้งานภายในอาคารทั่วไป ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความเชื่อถือและยอมรับอย่างกว้างขวางในวงการไฟฟ้าไทยและสากล ด้วยคุณภาพการผลิตที่ได้มาตรฐานระดับโลก ความปลอดภัยในการใช้งาน และความหลากหลายของรุ่นที่ตอบสนองต่อความต้องการใช้งานในลักษณะต่าง ๆ ได้อย่างมีประสิทธิภาพ เหมาะสำหรับการติดตั้งในระบบไฟฟ้าแรงต่ำของอาคารบ้านเรือน อาคารสำนักงาน โรงงานอุตสาหกรรมเบา และระบบไฟแสงสว่างทั่วไป
คุณสมบัติ
คุณสมบัติ
ลักษณะทั่วไปของสาย 60227 IEC 05 IV
สาย 60227 IEC 05 IV คือสายไฟชนิดแกนเดี่ยว หุ้มฉนวน PVC แบบบาง (เรียกว่า “สายแกนเดียวแบบ IV”) โดยผลิตตามมาตรฐาน IEC 60227 และ มอก. 11-2553 เป็นสายที่ใช้ทองแดงแท้แบบตีแข็ง (solid or stranded annealed copper) สำหรับตัวนำ และใช้ฉนวน PVC ที่มีความบางกว่าสาย THW จึงให้ความยืดหยุ่นสูง น้ำหนักเบา เดินสายง่าย เหมาะสำหรับแรงดันไฟฟ้า 300/500V
คุณสมบัติเด่นของสาย THAI YAZAKI 60227 IEC 05 IV
- ตัวนำทองแดงบริสุทธิ์ (Solid/Stranded Copper Conductor)
- ใช้ทองแดงบริสุทธิ์เกรดสูง ซึ่งสามารถนำไฟฟ้าได้ดี ลดความสูญเสียพลังงาน และให้ความทนทานต่อการใช้งานในระยะยาว
- ฉนวน PVC บางชนิด (Thin Wall PVC Insulation)
- หุ้มด้วยฉนวน PVC คุณภาพสูงที่มีความบาง แต่ยังคงความปลอดภัยสูง และมีคุณสมบัติทนความร้อนได้สูงถึง 70°C ภายใต้การใช้งานต่อเนื่อง
- แรงดันไฟฟ้าใช้งาน 300/500V
- เหมาะสำหรับระบบไฟฟ้าที่ไม่ต้องใช้แรงดันสูง เช่น ระบบแสงสว่าง อุปกรณ์ควบคุม สัญญาณ หรือเครื่องใช้ไฟฟ้าขนาดเล็กภายในอาคาร
- น้ำหนักเบา – เดินสายง่าย
- ด้วยโครงสร้างที่บางและน้ำหนักเบา ทำให้สายรุ่นนี้ติดตั้งง่าย โดยเฉพาะเมื่อต้องเดินสายภายในตู้ควบคุมไฟฟ้า หรือรางขนาดเล็ก
- รองรับการใช้งานตามมาตรฐานสากล
- ผลิตภายใต้มาตรฐาน IEC 60227-5 และ มอก. 11-2553 ของไทย จึงมั่นใจได้ในความปลอดภัยและคุณภาพระดับสากล
- มีหลายสีให้เลือกใช้ตามระบบไฟฟ้า
- สีของฉนวน เช่น ดำ แดง ขาว เขียว น้ำเงิน เทา ฯลฯ ช่วยให้แยกเฟสหรือแยกวงจรได้ง่าย สะดวกต่อการตรวจสอบหรือบำรุงรักษาในอนาคต
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| พื้นที่หน้าตัดเล็กน้อย (mm²) | 0.75 |
| ประเภทตัวนำ | แบบแข็ง |
| ความหนาของฉนวน (mm) | 0.6 |
| เส้นผ่านศูนย์กลางรวม ต่ำสุด (mm) | 2.1 |
| เส้นผ่านศูนย์กลางรวม สูงสุด (mm) | 2.5 |
| ความต้านทานตัวนำที่ 20°C สูงสุด (Ω/km) | 24.5 |
| ความต้านทานฉนวนที่ 70°C ต่ำสุด (MΩ·km) | 0.012 |
| กระแสต่อเนื่องในอากาศอิสระสูงสุด (40°C) (A) | 6 |
| น้ำหนักสายเคเบิลโดยประมาณ (kg/km) | 12 |
| ความยาวมาตรฐาน (m) | 100/C |
ข้อมูลทางไฟฟ้า
| พื้นที่หน้าตัดเล็กน้อย (mm²) | 0.75 |
| ความต้านทานไฟฟ้ากระแสสลับ (R) (Ω/km) | 29.3143 |
| ความเหนี่ยวนำ (L) (mH/km) | 0.5486 |
| รีแอกแตนซ์ (XL) (Ω/km) | 0.1723 |
| อิมพีแดนซ์ (Z) (Ω/km) | 29.3148 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |

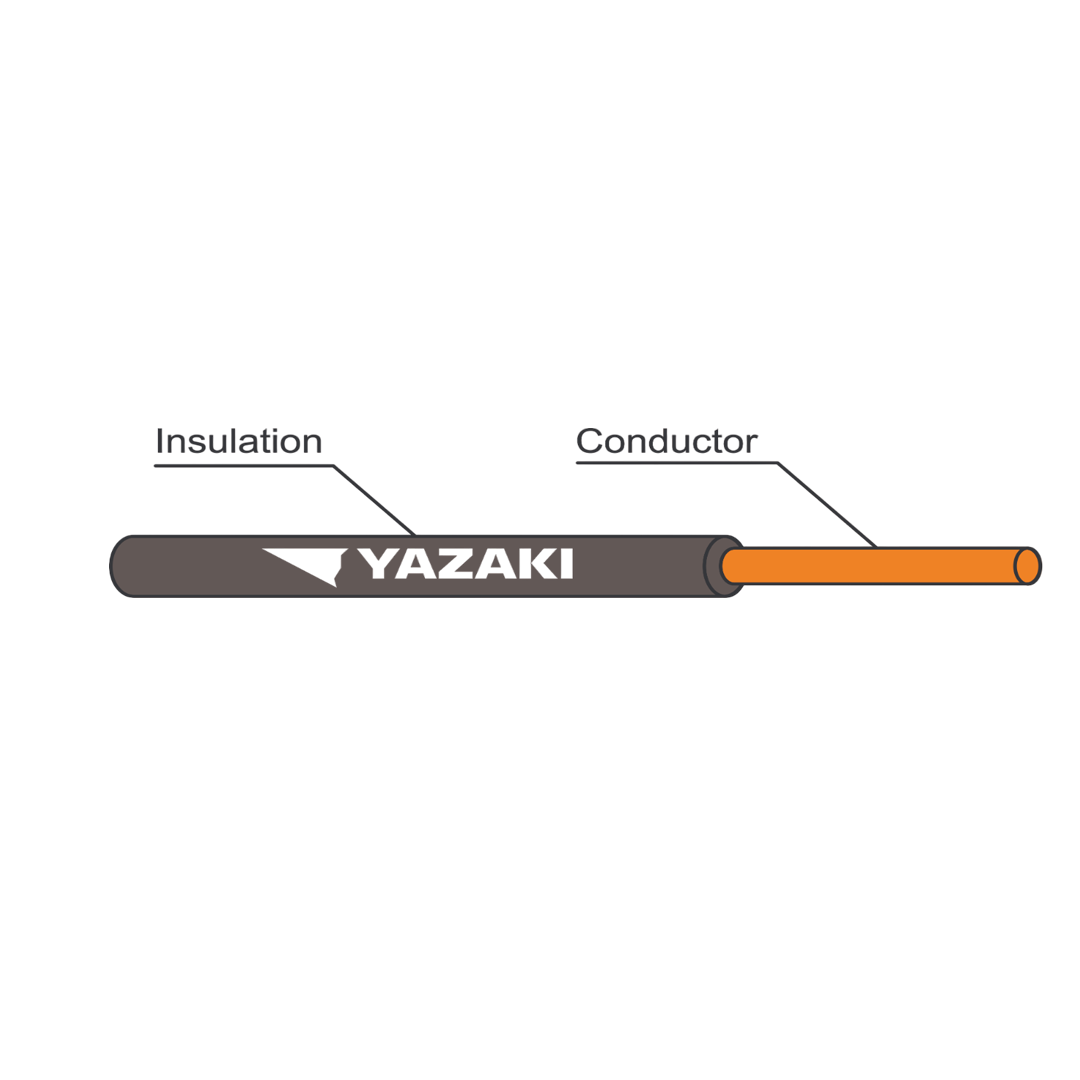

| ตัวนำ (Conductor) | ลวดทองแดงอบอ่อนแบบเส้นตัน (Solid annealed copper wire) |
| ฉนวน (Insulation) | โพลีไวนิลคลอไรด์ชนิด C (Polyvinyl chloride - PVC/C) |
| การระบุแกน (Core Identification) | แกนเดี่ยว (Single-core): ใช้สีใดก็ได้ |
| การจำแนกประเภท (Classification) | อุณหภูมิสูงสุดของตัวนำ: 70°C |
| แรงดันไฟฟ้าวงจร (Circuit Voltage) | ไม่เกิน 300/500 โวลต์ |
| แรงดันไฟฟ้าที่กำหนด (Rated Voltage) | 300 โวลต์ ระหว่างสายกับดิน (Line to Earth) 500 โวลต์ ระหว่างสายกับสาย (Line to Line) |
| แรงดันทดสอบ (Testing Voltage) | 2,000 โวลต์ |
| มาตรฐานอ้างอิง (Reference Standard) | มอก. 11 เล่ม 3-2553, ตารางที่ 5 |
| การใช้งาน (Application) | เดินสายไฟภายในอาคาร ติดตั้งบนฉนวนหรือในท่อร้อยสาย ในบริเวณที่แห้ง |
