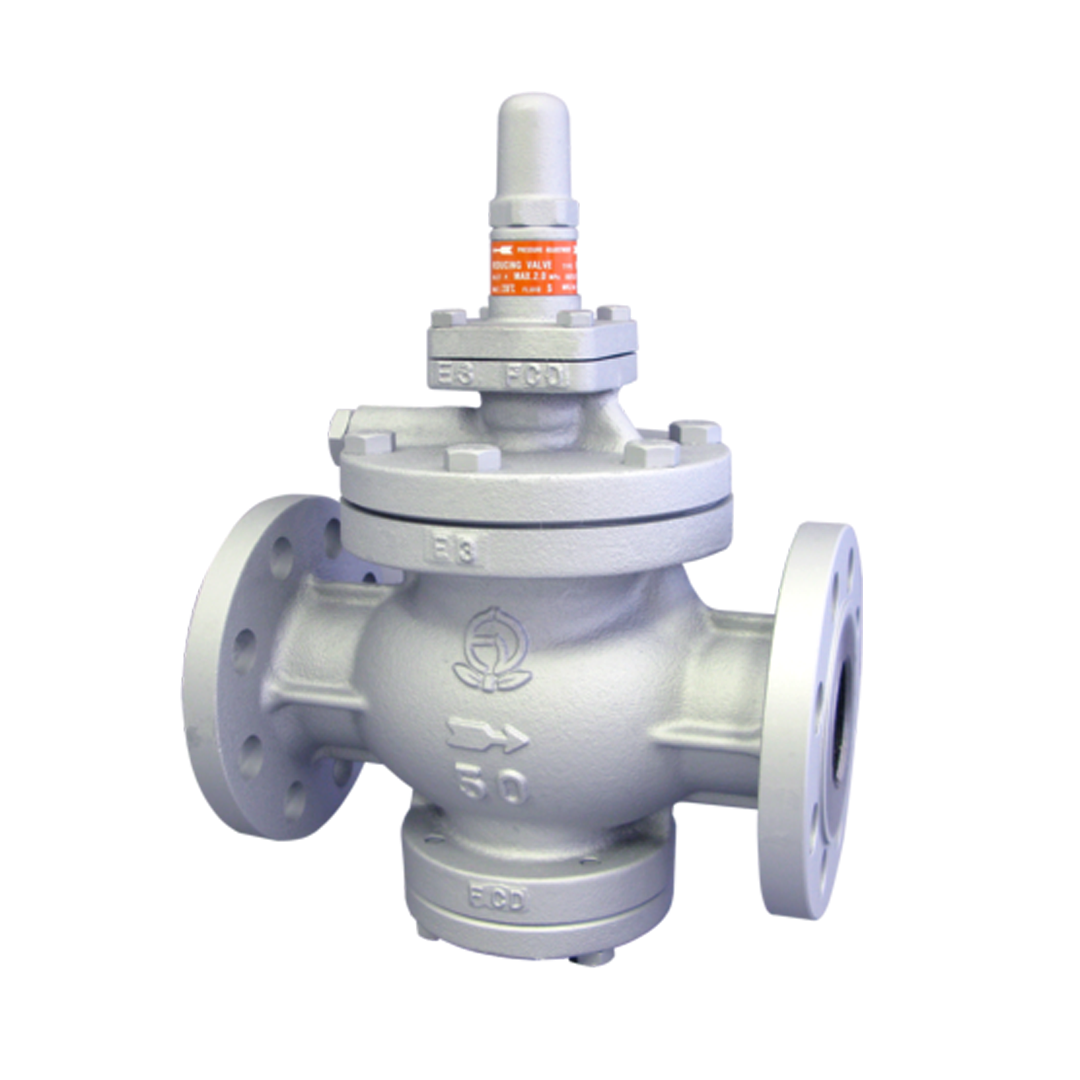

วาล์วลดแรงดัน VENN ชนิด RP-6A (สำหรับอากาศ / แก๊ส) RP9A-M 25
วาล์วลดแรงดัน VENN ชนิด RP-6A (สำหรับอากาศ / แก๊ส) RP9A-M 25
VENN
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
44,399.03 ฿
ราคาปกติ
ราคาโปรโมชัน
44,399.03 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด วาล์วลดแรงดัน VENN ชนิด RP-6A (สำหรับอากาศ / แก๊ส) RP9A-M 25
วาล์วลดแรงดัน VENN ชนิด RP-6A (สำหรับอากาศ / แก๊ส) RP9A-M 25 เป็นวาล์วลดแรงดันชนิดไพล็อตที่ใช้กับอากาศและแก๊ส และเป็นรุ่นน้องกับประเภท Benten RP-43
คุณสมบัติ
คุณสมบัติ
- การควบคุมมีความเสถียรโดยการใช้โครงสร้างนำลูกสูบ
- สามารถใช้กับแรงดันและอัตราการไหลได้หลากหลาย
- การปรับความดันทำได้ง่ายโดยใช้งานมือจับแบบแมนนวลพร้อมกลไกล็อคอัตโนมัติ (เส้นผ่านศูนย์กลางขนาดเกลียว 15 ถึง 80)
- มันเป็นการออกแบบที่กะทัดรัด
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| รหัสสินค้า | RP9A-M |
| พิมพ์ | ทำจากเหล็กหล่อเหนียว |
| เส้นผ่านศูนย์กลางที่กำหนด | 15-150 (1/2-6) |
| ของเหลวที่ใช้บังคับ | อากาศ/ก๊าซ |
| อุณหภูมิของของไหล | 5 ~ 80 องศาเซลเซียส |
| แรงดันที่ใช้ด้านปฐมภูมิ | 2.0MPa หรือน้อยกว่า |
| ช่วงแรงดันการปรับรอง | 0.03 ~ 0.8MPa Annotation |
| แรงดันต่างขั้นต่ำก่อนและหลังวาล์ว | 0.07MPa |
| เพิ่มกำหนดเวลา | 0.02MPa หรือน้อยกว่า |
| ชดเชย | ภายใน 0.02MPa (ความดันการปรับรอง 0.03 ~ 0.035MPa) ภายใน 0.03MPa (มากกว่า 0.035 ความดันการปรับรอง 0.07MPa) ภายใน 0.05MPa (เกินความดันการปรับรอง 0.07 และ 0.8MPa) |
| ปริมาณการรั่วไหลที่อนุญาต | 0.01% หรือน้อยกว่าของอัตราการไหลที่กำหนด (เส้นผ่านศูนย์กลางขนาดเกลียวประเภท RP-9A 80 หรือน้อยกว่านั้นไม่มีเลย (เกจวัดความดันแบบภาพ) |
| สิ้นสุดการเชื่อมต่อ | หน้าแปลน RF JIS 20Kคำอธิบายประกอบ |
| วัสดุตัวเครื่อง | SUS |
| วัสดุ ตัววาล์ว | SUS / NBR bakingAnnotation |
| วัสดุ บ่าวาล์ว | SUS |
| วัสดุลูกสูบ/กระบอกสูบ | SUS |
| สีของด้ามจับหรือหมวก | สีเขียว |
| ตำแหน่งการติดตั้ง | การติดตั้งแบบตั้งตรงบนท่อแนวนอน |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
รูปภาพขนาด วาล์วลดแรงดัน VENN ชนิด RP-6A (สำหรับอากาศ / แก๊ส) RP9A-M 25
ตารางขนาด วาล์วลดแรงดัน VENN ชนิด RP-6A (สำหรับอากาศ / แก๊ส) RP9A-M 25
| เส้นผ่านศูนย์กลางที่กำหนด | 25 |
| L | 210 |
| G | 77 |
| H | 216 |
| D | 1/4 |
| Cv | 4 |
| Kg | 10.7 |
