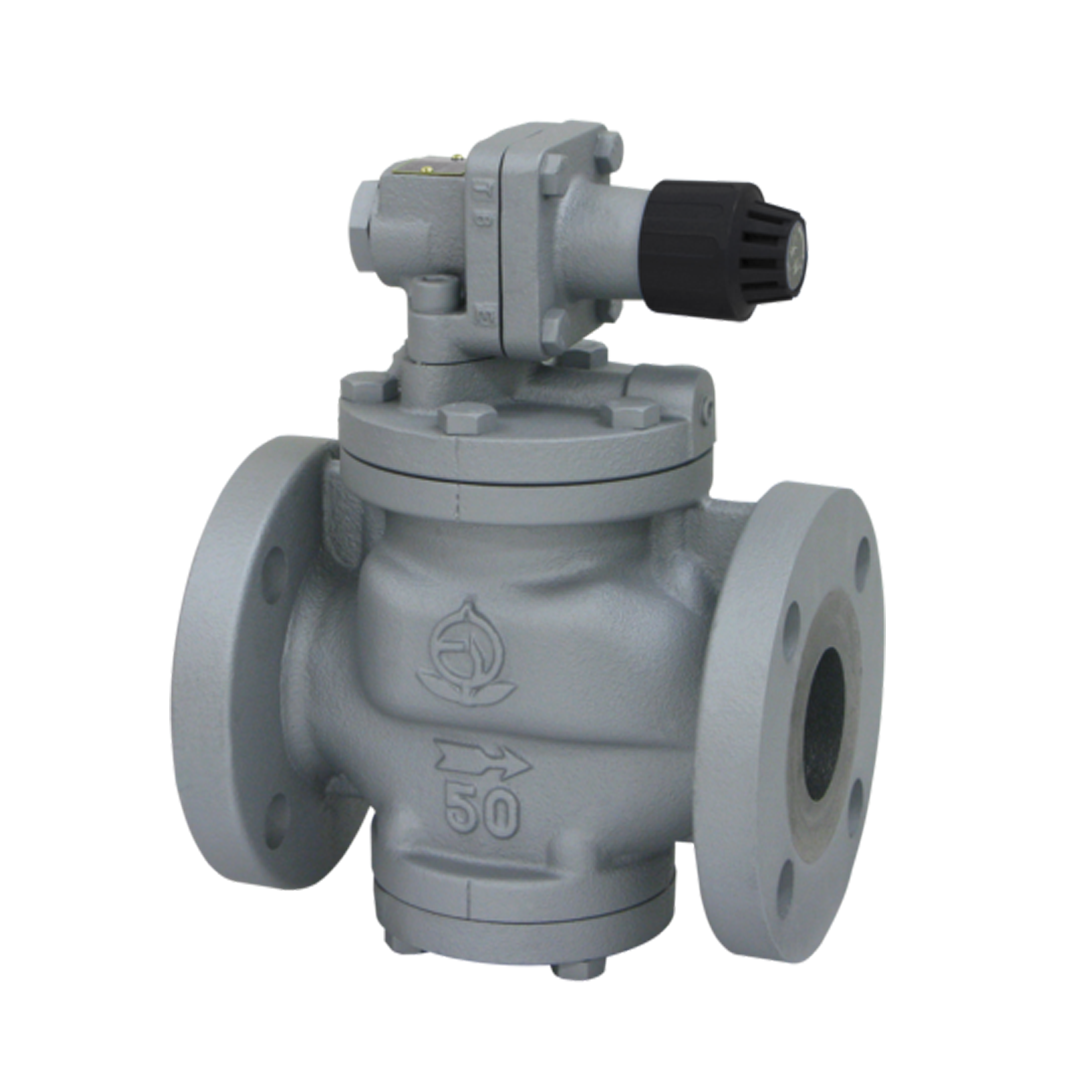

วาล์วลดแรงดัน VENN ชนิด RP-6A (สำหรับอากาศ / แก๊ส) RP6A-G 50
วาล์วลดแรงดัน VENN ชนิด RP-6A (สำหรับอากาศ / แก๊ส) RP6A-G 50
VENN
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
52,811.48 ฿
ราคาปกติ
ราคาโปรโมชัน
52,811.48 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด วาล์วลดแรงดัน VENN ชนิด RP-6A (สำหรับอากาศ / แก๊ส) RP6A-G 50
วาล์วลดแรงดัน VENN ชนิด RP-6A (สำหรับอากาศ / แก๊ส) RP6A-G 50 เป็นวาล์วลดแรงดันชนิดไพล็อตที่ใช้กับอากาศและแก๊ส และเป็นรุ่นน้องกับประเภท Benten RP-23
คุณสมบัติ
คุณสมบัติ
- การควบคุมมีความเสถียรโดยการใช้โครงสร้างนำลูกสูบ
- สามารถใช้กับแรงดันและอัตราการไหลได้หลากหลาย
- การปรับความดันทำได้ง่ายโดยใช้งานมือจับแบบแมนนวลพร้อมกลไกล็อคอัตโนมัติ (เส้นผ่านศูนย์กลางขนาดเกลียว 15 ถึง 80)
- มันเป็นการออกแบบที่กะทัดรัด
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| รหัสสินค้า | RP6A-G |
| วิธีการปรับ | ประเภทมือจับแบบแมนนวล (เส้นผ่านศูนย์กลางขนาดเกลียว 15 ถึง 80) ชนิดสกรูปรับ (เส้นผ่านศูนย์กลางขนาดเกลียว 100 ถึง 200) |
| เส้นผ่านศูนย์กลางที่กำหนด | 15-200 (1/2-8) |
| ของเหลวที่ใช้บังคับ | อากาศ/ก๊าซ |
| อุณหภูมิของของไหล | 6 ~ 80 องศาเซลเซียส |
| แรงดันที่ใช้ด้านปฐมภูมิ | 1.0MPa หรือน้อยกว่า |
| ช่วงแรงดันการปรับรอง | 0.03~0.8MPa |
| แรงดันต่างขั้นต่ำก่อนและหลังวาล์ว | 0.07MPa |
| เพิ่มกำหนดเวลา | 0.02MPa หรือน้อยกว่า |
| offset | เส้นผ่านศูนย์กลางที่กำหนด 15 ~ 80: ภายใน 0.02MPa (ความดันการปรับรอง 0.03 ~ 0.035MPa) ภายใน 0.03MPa (ความดันการปรับรองมากกว่า 0.035 0.07MPa) ภายใน 0.05MPa (ความดันการปรับรองมากกว่า 0.07 0.8MPa) |
| เส้นผ่านศูนย์กลางที่กำหนด | 100 ~ 200: ภายใน 0.05 MPa |
| ปริมาณการรั่วไหลที่อนุญาต | เส้นผ่านศูนย์กลางขนาดเกลียว 15-80:ไม่มี (เกจวัดความดันภาพ) เส้นผ่านศูนย์กลางขนาดเกลียว 100-200:0.01% หรือน้อยกว่าของอัตราการไหลที่กำหนด |
| สิ้นสุดการเชื่อมต่อ | หน้าแปลน JIS 10K FFคำอธิบายประกอบ |
| วัสดุตัวเครื่อง | FC |
| วัสดุ ตัววาล์ว | SUS NBR baking Annotation |
| วัสดุ บ่าวาล์ว | SUS |
| วัสดุลูกสูบ/กระบอกสูบ | SUS |
| สีของด้ามจับหรือหมวก | สีเขียว |
| ตำแหน่งการติดตั้ง | การติดตั้งแบบตั้งตรงบนท่อแนวนอน |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
รูปภาพขนาด วาล์วลดแรงดัน VENN ชนิด RP-6A (สำหรับอากาศ / แก๊ส) RP6A-G 50
ตารางขนาด วาล์วลดแรงดัน VENN ชนิด RP-6A (สำหรับอากาศ / แก๊ส) RP6A-G 50
| เส้นผ่านศูนย์กลางที่กำหนด | 50 |
| L | 200 |
| G | 86 |
| H | 187 |
| D | 3/8 |
| Cv | 16 |
| Kg | 15.7 |
