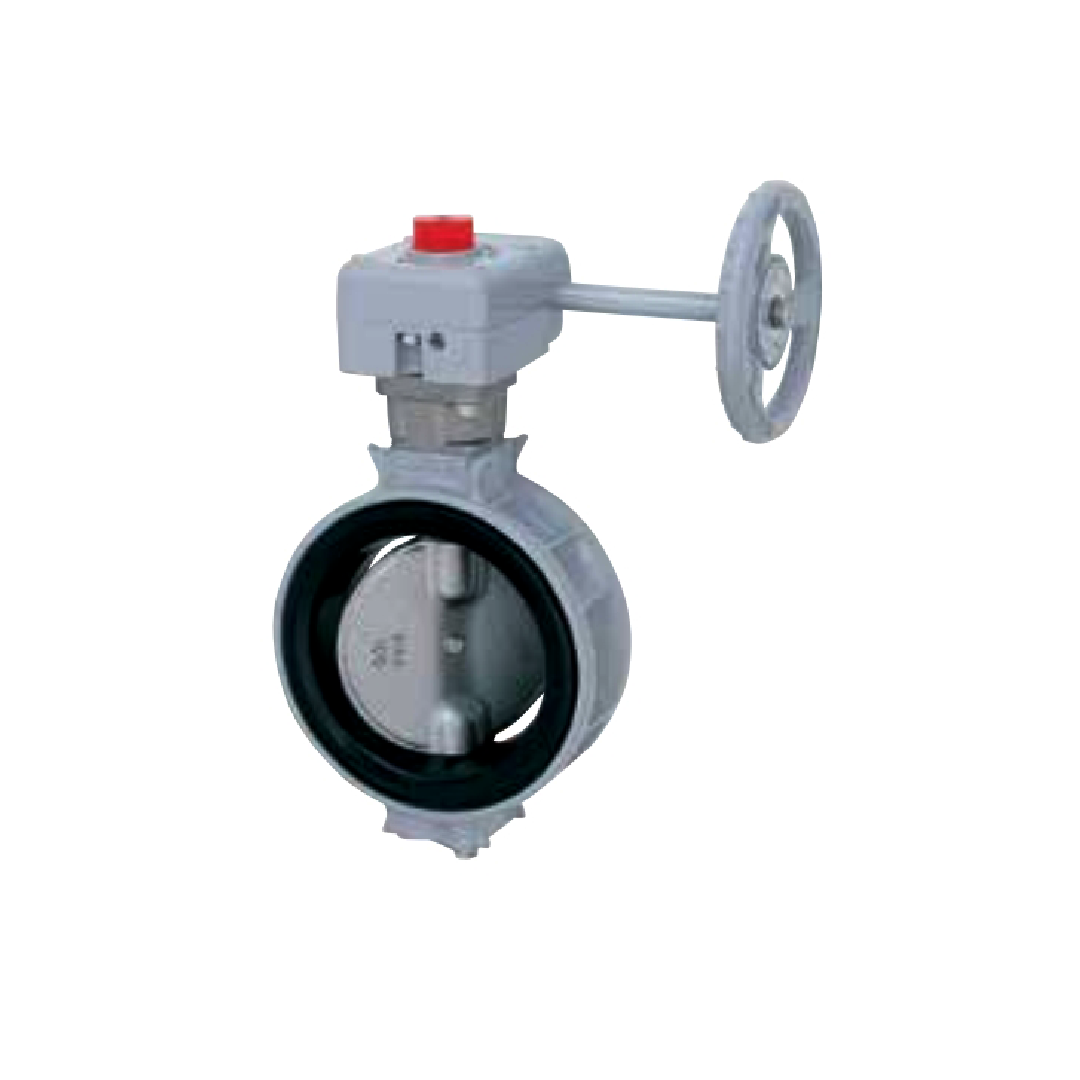

วาล์วปีกผีเสื้อ Kitz Butterfly Valve 100 มม.(4 นิ้ว) G-10XJSME Short Neck Type

Kitz Butterfly Valve หลักการทํางาน

ควบคุมการไหลเมื่อต้องการเปิดวาล์ว จะหมุนแผ่นจานให้ขนานกับทิศทางการไหลของของเหลว ทำให้ของเหลวไหลผ่านได้การหมุนแผ่นจานในองศาต่างๆ จะควบคุมปริมาณการไหลของของเหลวได้เมื่อหมุนแผ่นจานให้ตั้งฉากกับท่อ จะปิดกั้นการไหลของของเหลว

คุณสมบัติ Butterfly Valve ดังต่อไปนี้

มีให้เลือกทั้งชนิดคอยาวและคอสั้นเพื่อใช้งานในรูปแบบต่างๆดังต่อไปนี้

ป้องกันการควบแน่นของน้ำค้าง

• คอสแตนเลสยาวช่วยลดการนำความร้อนของของไหลและป้องกันการควบแน่นของน้ำค้าง
• มีการออกแบบฉนวนหุ้มตัววาล์วและคอที่หลากหลาย
• มีตัวเลือกตัวกระตุ้นสำหรับการทำงานของวาล์วอัตโนมัติ

• สาธารณูปโภคในอาคาร
• ระบบท่อสำหรับน้ำเย็น น้ำร้อน และการจ่ายน้ำอื่นๆ

การออกแบบที่กะทัดรัด

• เหมาะสำหรับการเดินท่อในพื้นที่จำกัด
• มีตัวเลือกตัวกระตุ้นสำหรับการทำงานของวาล์วอัตโนมัติ

• สาธารณูปโภคในอาคาร
• โรงงานอุตสาหกรรม
• โรงบำบัดน้ำ
• การทำงานของเครื่องจักรอุตสาหกรรม

• วาล์วประเภทคอยาวออกแบบมาเพื่อป้องกันการควบแน่นของน้ำค้าง เหมาะสำหรับงานที่เกี่ยวข้องกับของเหลวที่มีอุณหภูมิต่างจากสภาพแวดล้อมมาก
• วาล์วประเภทคอสั้นออกแบบมาให้มีขนาดกะทัดรัด เหมาะสำหรับงานที่พื้นที่ติดตั้งมีจำกัด ทั้งสองแบบมีตัวเลือกในการใช้อุปกรณ์ขับเคลื่อนวาล์ว หรือ แอคชูเอเตอร์เหมือนกัน

ตัววาล์วอะลูมิเนียมหล่อขึ้นรูปมีน้ำหนักเบา (ซึ่งมีน้ำหนักเพียงหนึ่งในสามของน้ำหนักวาล์วผีเสื้อเหล็กหล่อธรรมดาของ Kitz ) ช่วยให้การจัดศูนย์กลางวาล์วกับหน้าแปลนในการติดตั้งวาล์วบนท่อง่ายขึ้น

แผ่นดิสก์สแตนเลสออสเทนนิติกและเบาะยาง EPDM* สามารถรองรับของเหลวในท่อได้หลายประเภทโดยไม่เสี่ยงต่อการกัดกร่อน

ลูกปืนแกนคู่หนึ่งที่ประกอบไว้รอบแกนด้านบนและด้านล่าง ช่วยป้องกันไม่ให้แกนเกิดการเสียดสี และช่วยรักษาแรงบิดในการทำงานของวาล์วให้คงที่ เพื่อการหมุนของจานที่ราบรื่นและไม่มีปัญหา

แผ่นรองยึดตัวกระตุ้นของคอทุกอันได้รับการออกแบบให้สอดคล้องกับข้อกำหนด ISO 5211 สำหรับการติดตั้งตัวกระตุ้นที่หน้างานโดยตรง โดยที่มีหน้าแปลนยึดวาล์วตามมาตรฐาน ISO 5211

คอสแตนเลสยาวช่วยป้องกันการถ่ายเทความร้อนของของเหลวไปยังอุปกรณ์ควบคุมวาล์ว จึงไม่จำเป็นต้องหุ้มฉนวนที่อุปกรณ์ควบคุม นอกจากนี้ การเกิดหยดน้ำยังลดน้อยลงสำหรับวาล์วที่ควบคุมด้วยเฟืองที่ใช้ในระบบน้ำเย็น

ชิ้นส่วนหลักต่างๆ เช่น แกน ดิสก์ คอ ข้อต่อคอ และแผ่นด้านปลาย และชิ้นส่วนเล็กๆ เช่น แผ่นรอง แหวนรอง และสลักยึด ล้วนทำจากสแตนเลสเพื่อป้องกันสนิมระดับสูง

แผ่นวาล์วรูปตัว S แบบหน้าตัดดั้งเดิมของ Kitz ที่มีพื้นผิวทรงกลมทำให้สัมผัสกับแผ่นยางได้แน่นสม่ำเสมอเพื่อประสิทธิภาพการปิดผนึกที่ยอดเยี่ยมพร้อมแรงบิดในการทำงานที่ลดลง กลไกการปิดแบบ 360° ที่สมบูรณ์ช่วยยืดอายุการใช้งานของแผ่นยาง (ขนาด: 22 นิ้ว)

• ซี่โครงเสริมแรงด้วยตนเอง
• หน้าสัมผัสเบาะดิสก์กว้าง
• ตลับลูกปืนซีลก้านคู่

1.หน้าสัมผัสการปิดผนึกแผ่นดิสก์แบบกว้างเพื่อประสิทธิภาพการปิดผนึกที่สูง)

2.การเสริมซี่โครงช่วยลด ปัญหาการทำงานของวาล์ว เช่น การบิดเบี้ยว การลื่นไถล และการหลุดลอกของแผ่นยางรองซึ่งเกิดจากแรงดันในท่อและแรงเสียดทานกับแผ่นโลหะ

3.ตลับลูกปืนซีลแกนประกอบไว้ที่แกนด้านบนและด้านล่างเพื่อการปิดผนึกที่มั่นคง

4.หน้าสัมผัสปิดผนึกหน้าแปลนแบบไร้ปะเก็นเพื่อการติดตั้งวาล์วที่ง่ายดาย
