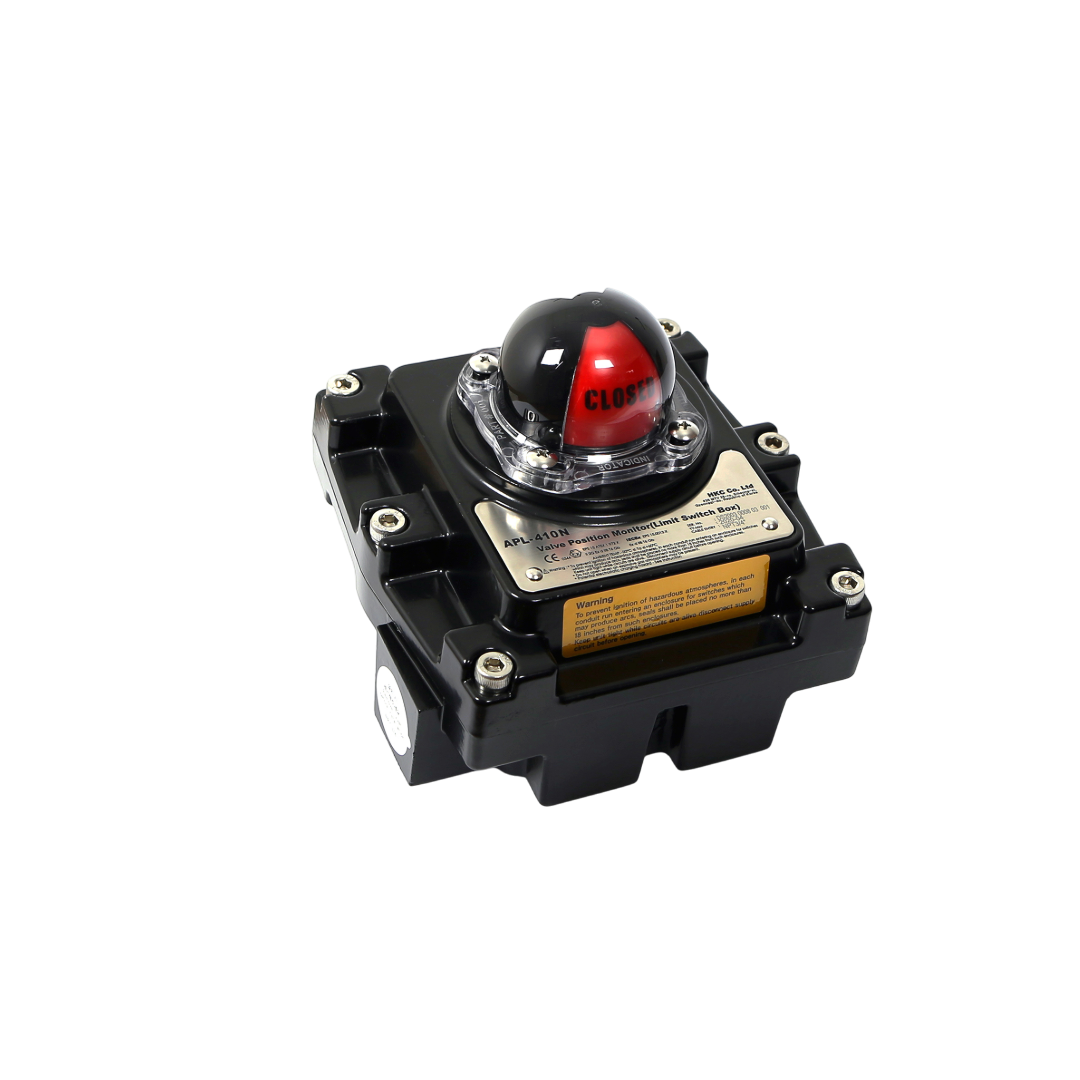

ลิมิตสวิตช์ HKC Limit Switch Box APL Series Explosion proof APL-4

Name: ลิมิตสวิตช์ HKC Limit Switch Box APL Series Explosion proof APL-4
Brand: HKC
Price: 4921.50 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

HKC

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

4,921.50 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด ลิมิตสวิตช์ HKC Limit Switch Box APL Series Explosion proof APL-4

ในระบบควบคุมวาล์วอัตโนมัติของอุตสาหกรรม ไม่ว่าจะเป็นการเปิด-ปิดวาล์วลม วาล์วน้ำ หรือวาล์วในกระบวนการผลิต Limit Switch Box ถือเป็นองค์ประกอบสำคัญที่ทำหน้าที่ตรวจสอบและแสดงสถานะการทำงานของวาล์วอย่างชัดเจน หนึ่งในแบรนด์ที่ได้รับความไว้วางใจจากภาคอุตสาหกรรมอย่างต่อเนื่องคือ HKC ผู้ผลิตจากประเทศเกาหลีใต้ที่มีความเชี่ยวชาญด้านระบบควบคุมวาล์วและอุปกรณ์ประกอบ

เปรียบเทียบราคา Limit Switch Box ( HKC ) ตัวอื่นๆ

คุณสมบัติ

APL-4

• ตัวถังผลิตจากอลูมิเนียมไดคาสต์ แข็งแรงทนทาน
• รองรับได้สูงสุดถึง 20 จุดเชื่อมต่อ (terminal points)
• สามารถตั้งค่าตำแหน่งจำกัด (limit positions) ได้ง่ายโดยไม่ต้องใช้เครื่องมือ ด้วยกลไกสปริงแคม
• โดมแสดงสถานะที่มองเห็นได้ชัดเจน มาพร้อมโครงสร้างซีลสองชั้น ป้องกันน้ำเข้าได้ แม้โดมเกิดความเสียหาย

คุณสมบัติ (Features)

ได้รับการออกแบบให้ใช้งานในพื้นที่อันตราย (Hazardous Area) เช่น Zone 1 และ Zone 2
มาตรฐานกันระเบิด: Ex d IIB T6 หรือเทียบเท่า
ตัวเรือนทำจาก อลูมิเนียมหล่อ (Die-cast Aluminum) เคลือบสีอีพ็อกซี่ ทนต่อการกัดกร่อนและสิ่งแวดล้อม
ระดับป้องกันฝุ่นและน้ำ: IP67
มี Dome หรือ Beacon แสดงสถานะเปิด/ปิด (Open/Close) แบบ 3D หลากสี
มองเห็นได้ชัดเจน 360 องศา
ไมโครสวิตช์ (Micro Switch): แบบ SPDT หรือ DPDT
รองรับแรงดันไฟฟ้าสูงสุด 250 VAC/30 VDC
กระแส: สูงสุด 5A
มีช่องเกลียวสำหรับต่อสายแบบ 1/2" NPT หรือ M20

การตรวจสอบและบำรุงรักษา (Maintenance)

ตรวจสอบซีลและส่วนประกอบต่าง ๆ เป็นระยะเพื่อป้องกันการรั่วซึมหรือความเสียหาย
ทำความสะอาดภายในกล่องและตรวจสอบการทำงานของสวิตช์อย่างสม่ำเสมอ
หากพบความเสียหายหรือการทำงานที่ผิดปกติ ควรเปลี่ยนชิ้นส่วนที่เสียหายด้วยอะไหล่แท้จากผู้ผลิต

ข้อมูลเฉพาะ

วิธีติดตั้ง (Installation Guide)

เตรียมโครงยึด (Bracket):
ใช้ Bracket ที่เหมาะกับวาล์ว (Actuator) แบบ ISO 5211 หรือแบบเฉพาะรุ่น
ต่อเพลาหมุน (Drive Shaft):
ใส่ Shaft ตรงกลางให้เข้ากับแกนวาล์ว เพื่อส่งการหมุนไปยังกลไกภายในกล่อง
ต่อสายไฟ:
เปิดฝาครอบและต่อสายไฟเข้ากับ Terminal Block ตามแผนผัง
ตรวจสอบแรงดัน และค่าไฟให้ตรงกับสเปกของ Micro Switch
ใช้ Gland หรือ Conduit แบบ Explosion Proof
ตั้งตำแหน่งเปิด-ปิด:
ปรับแคม (Cam) ด้านในให้ตรงกับตำแหน่งที่ต้องการให้สวิตช์ทำงาน
ทดสอบการทำงาน:
หมุนวาล์วหรือแอคชูเอเตอร์
ตรวจสอบว่า Beacon แสดงผลตรงกับสถานะ
สัญญาณไฟฟ้าเปลี่ยนสถานะตามตำแหน่ง

การใช้งาน (Applications)

ใช้ร่วมกับ Pneumatic Actuator หรือ Electric Actuator
สำหรับระบบควบคุมวาล์วในอุตสาหกรรมที่มีสารไวไฟ เช่น:
โรงกลั่นน้ำมัน
โรงงานเคมี
โรงงานแก๊ส
Offshore / Marine

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

วัสดุ	อัลลอยด์อะลูมิเนียม
โครงสร้าง	• มาตรฐาน: Ex db IIB T6 / IP67, Type 4X, 6 (ป้องกันการระเบิด, กันน้ำและฝุ่น) • แบบกันน้ำสูง: IP68 (ทนน้ำลึก 10 เมตร นาน 72 ชั่วโมง)
การรับรอง	• IECEx (Ex db IIB T6 Gb) • ATEX (II 2G Ex db IIB T6 Gb) • CSA (Class I, Division 1, Groups C & D T6) • EAC (1 Ex d IIB T6 Gb) • KCs (Ex d IIB T6 IP67) • CCC (Ex d IIB T6 Gb) • SIL 2 • ABS type approval • RMRS type approval • RINA type approval
มุมการทำงาน	0-90°
อุณหภูมิแวดล้อม	• มาตรฐาน: -20 ถึง +60 °C • แบบอุณหภูมิต่ำ: -40 ถึง +60 °C (ยกเว้นเซ็นเซอร์ proximity)
ทางเข้าสายไฟ	• 2 x NPT3/4″ • 2 x NPT1/2″ • 2 x M20 • 2 x M25
สวิตช์	2-4 x สวิตช์กลหรือเซ็นเซอร์ proximity
จุดต่อสายไฟ	• มาตรฐาน: 8 จุด • ตัวเลือก: 10, 12, 14, 20 จุด
เพลา	• มาตรฐาน: สแตนเลส 304 • ตัวเลือก: สแตนเลส 316
ตัวเลือกควบคุม	• PIU: โพเทนชิโอมิเตอร์ (1 kΩ, 10 kΩ) • CPT: เครื่องส่งสัญญาณตำแหน่งปัจจุบัน (เอาต์พุต 4-20 mA DC)
ตัวแสดงสถานะ (Dome)	• ไม่มีตัวแสดง • 2 ทิศทาง: เหลือง (เปิด) / แดง (ปิด) • 2 ทิศทาง: เขียว (เปิด) / แดง (ปิด) • 3 ทิศทาง (T-port): เหลือง (เปิด) / แดง (ปิด) • 3 ทิศทาง (T-port): เขียว (เปิด) / แดง (ปิด) • 3 ทิศทาง (L-port): เหลือง (เปิด) / แดง (ปิด) • 3 ทิศทาง (L-port): เขียว (เปิด) / แดง (ปิด)
ขายึด (Bracket)	วัสดุ: เหล็กคาร์บอน (C) / สแตนเลส 304 (S) - MB-P-O-1C / MB-P-O-1S (30 x 80, H:20) - MB-P-O-2C / MB-P-O-2S (30 x 80, H:30) - MB-P-O-3C / MB-P-O-3S (30 x 130, H:30) - MB-P-O-4C / MB-P-O-4S (30 x 130, H:50)
น้ำหนัก	3.1 กก. (ไม่รวมขายึด)
สี	• ดำ (RAL 9005) • อื่นๆ
สารเคลือบ Nano	เพิ่มความต้านทานการกัดกร่อน
