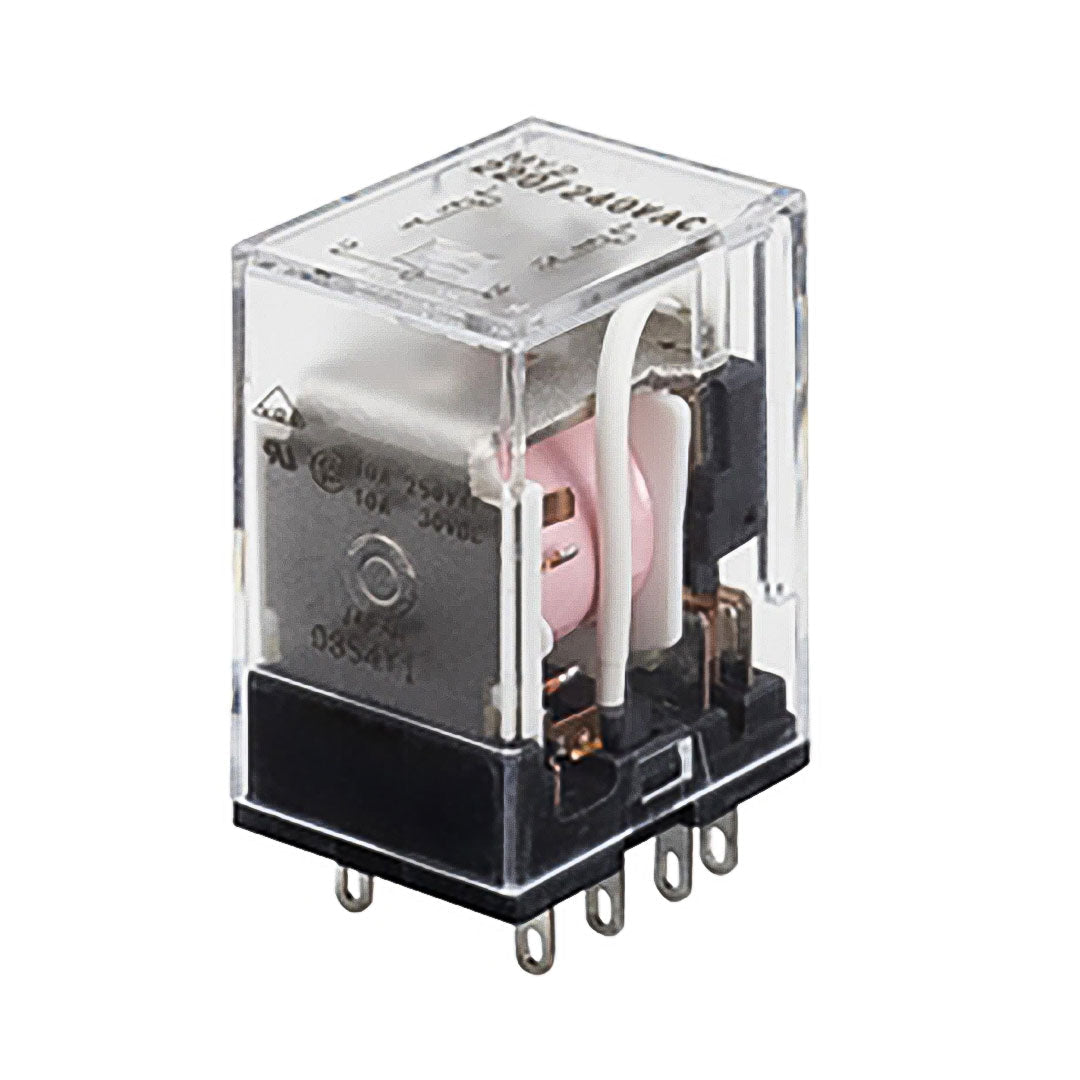

พาวเวอร์รีเลย์ Omron ขนาดเล็ก 2 ขั้ว หน้าสัมผัสเดี่ยว ขั้วต่อปลั๊ก DC1.5A MY2 DC1.5A

หลักการทำงานของรีเลย์ MY2 DC1.5A

รีเลย์ MY2 DC1.5A ทำงานโดยใช้หลักการแม่เหล็กไฟฟ้า เมื่อจ่ายแรงดันไฟฟ้าไปยังขดลวด จะเกิดสนามแม่เหล็กขึ้น สนามแม่เหล็กนี้จะดึงคานโลหะภายในรีเลย์ ทำให้หน้าสัมผัสเปลี่ยนสถานะ การเปลี่ยนแปลงสถานะของหน้าสัมผัสจะควบคุมวงจรไฟฟ้าภายนอก

รายละเอียดเพิ่มเติม:

1.ขดลวด: ขดลวดทำจากลวดทองแดงพันรอบแกนเหล็ก เมื่อจ่ายแรงดันไฟฟ้าไปยังขดลวด จะเกิดกระแสไฟฟ้าไหลผ่านลวด สร้างสนามแม่เหล็กขึ้น

2.คานโลหะ: คานโลหะเป็นชิ้นส่วนโลหะที่สามารถเคลื่อนที่ได้ภายในรีเลย์ คานโลหะนี้เชื่อมต่อกับหน้าสัมผัส

3.หน้าสัมผัส: หน้าสัมผัสเป็นจุดเชื่อมต่อทางไฟฟ้าภายในรีเลย์ มีหน้าสัมผัส 3 ประเภท:

• หน้าสัมผัสปกติเปิด (Normally Open - NO): หน้าสัมผัสเหล่านี้จะเปิดอยู่เมื่อรีเลย์ไม่ได้ทำงาน และจะปิดเมื่อจ่ายแรงดันไฟฟ้าไปยังขดลวด
• หน้าสัมผัสปกติปิด (Normally Closed - NC): หน้าสัมผัสเหล่านี้จะปิดอยู่เมื่อรีเลย์ไม่ได้ทำงาน และจะเปิดเมื่อจ่ายแรงดันไฟฟ้าไปยังขดลวด
• หน้าสัมผัสทั่วไป (Common): หน้าสัมผัสนี้เชื่อมต่อกับหน้าสัมผัส NO หรือ NC ขึ้นอยู่กับสถานะของรีเลย์ สปริง: สปริงทำหน้าที่ดึงคานโลหะกลับสู่ตำแหน่งเริ่มต้นเมื่อแรงดันไฟฟ้าไปยังขดลวดถูกตัด

ตัวอย่างการใช้งาน:

สมมติว่าคุณต้องการใช้รีเลย์ MY2 DC1.5A เพื่อควบคุมไฟ LED เมื่อคุณกดสวิตช์

• เชื่อมต่อขั้วบวกของแบตเตอรี่ 1.5V กับขั้วบวกของขดลวด
• เชื่อมต่อขั้วลบของแบตเตอรี่ 1.5V กับขั้วลบของขดลวด
• เชื่อมต่อขั้วบวกของ LED กับหน้าสัมผัส NO ของรีเลย์
• เชื่อมต่อขั้วลบของ LED กับขั้วลบของแหล่งจ่ายไฟ
• เมื่อคุณกดสวิตช์ แรงดันไฟฟ้าจะไหลผ่านขดลวด สร้างสนามแม่เหล็ก คานโลหะจะถูกดึงดูดโดยสนามแม่เหล็ก ทำให้หน้าสัมผัส NO เชื่อมต่อกับหน้าสัมผัสทั่วไป ไฟ LED จะสว่างขึ้น
• เมื่อคุณปล่อยสวิตช์ แรงดันไฟฟ้าไปยังขดลวดจะถูกตัด สนามแม่เหล็กจะหายไป สปริงจะดึงคานโลหะกลับสู่ตำแหน่งเริ่มต้น หน้าสัมผัส NO จะตัดการเชื่อมต่อกับหน้าสัมผัสทั่วไป ไฟ LED จะดับลง

ข้อมูลจำเพาะ
