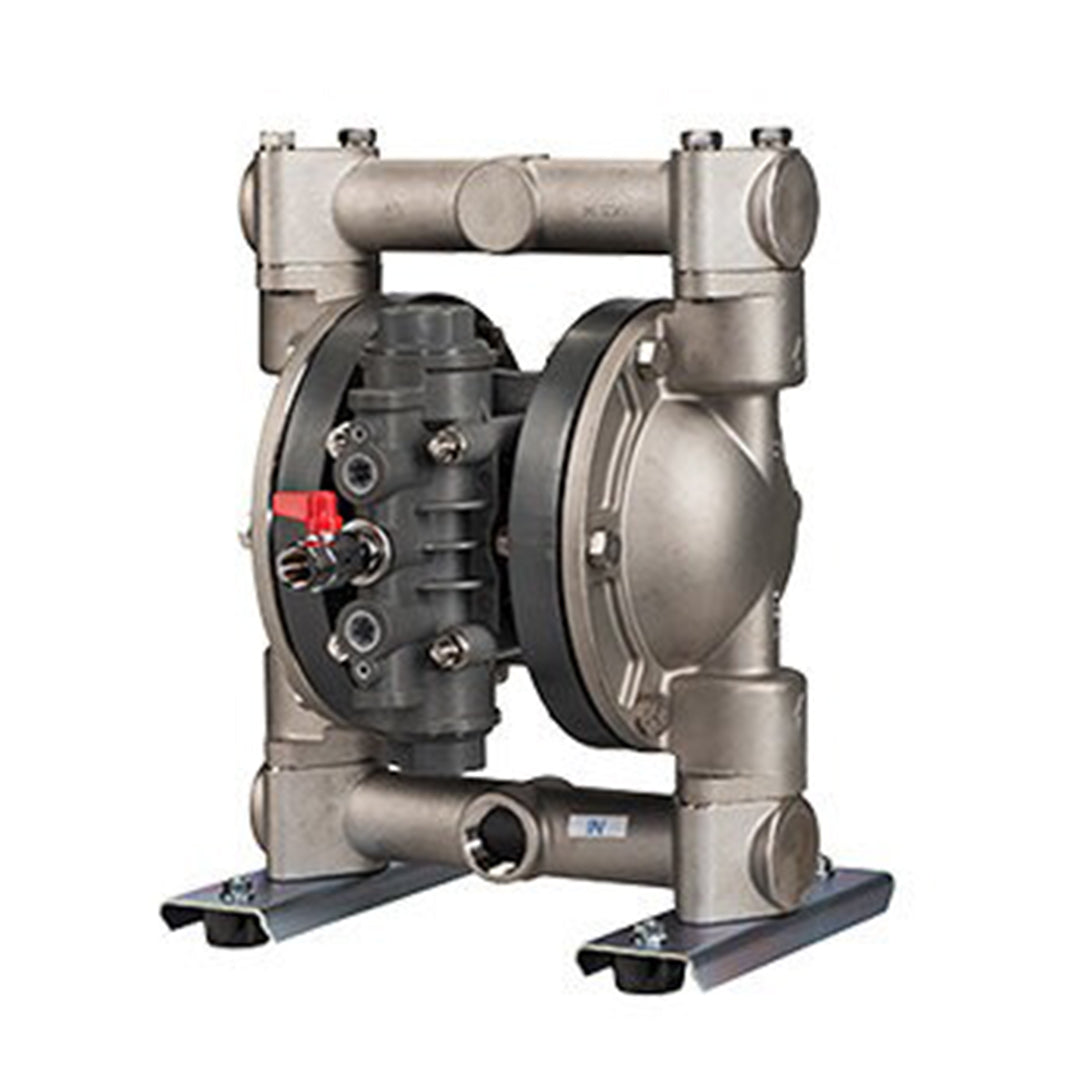

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-P25BST
ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-P25BST
YAMADA
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-P25BST
ดีไซน์ปลอดภัยด้วยโครงสร้างป้องกันการระเบิดในตัว รุ่น NDP-P25 ใช้วัสดุโพลีโพรพิลีนที่ทนการกัดกร่อนสูง (PP-GF) สำหรับส่วนกลางของตัวปั๊ม จึงเหมาะสำหรับการลำเลียงสารเคมีและของเหลวหลากหลายประเภท เป็นปั๊มไดอะแฟรมแบบดูดของเหลวด้วยตัวเองโดยสมบูรณ์ (Fully self-suction type) ไม่ต้องเติมน้ำ priming ก่อนใช้งาน มีโครงสร้างที่ปลอดภัยโดยไม่ต้องใช้มาตรการป้องกันการระเบิดเพิ่มเติม จึงสามารถใช้งานได้ในสถานที่ทั่วไปได้อย่างมั่นใจ มีขนาดเส้นผ่านศูนย์กลางท่อที่กำหนดไว้ (Nominal diameter) 1 นิ้ว (25 มม.) ให้อัตราการไหลสูงสุดประมาณ 160 ลิตรต่อนาที สามารถลำเลียงของแข็งที่มีขนาดไม่เกิน 3 มม.
คุณสมบัติ
คุณสมบัติ
- ใช้โพลีโพรพิลีนชนิดทนการกัดกร่อนสูง (PP-GF) สำหรับตัวกลางของปั๊ม ผลิตภัณฑ์นี้มีความทนทานต่อการกัดกร่อนและสนิม จึงเหมาะสำหรับการลำเลียงสารเคมีและของเหลวหลากหลายประเภท
- วาล์วสวิตช์ลมดีไซน์เฉพาะของ Yamada “C-Spool” วาล์วสวิตช์ลมที่อยู่ในส่วนกลางของปั๊มไดอะแฟรมนี้เป็นแบบปราศจากน้ำมันอย่างสมบูรณ์ จึงไม่จำเป็นต้องบำรุงรักษาหรือเติมน้ำมันหล่อลื่นอย่างสม่ำเสมอ การช่วยเสริมการทำงานด้วยสปริงแบบ C-spring ช่วยลดการหยุดทำงานระหว่างการใช้งาน และทำให้ปั๊มทำงานได้อย่างเสถียร
ขนาด
ขนาด
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Body Material | A:Aluminum (ADC12) |
S:Stainless Steel (SCS14) |
P:GF Polypropylene (PP-GF) |
P:GF Polypropylene (PP-GF) |
V:GF Kynar(R) (PVDF-CF) |
V:GF Kynar(R) (PVDF-CF) |
| Diaphragm Material | ||||||
| C: Neoprene (CR) |
NDP- P25BAC (854115) |
NDP-P25BSC (854129) |
NDP-P25BPC (854157) |
NDP-P25BPC- FL (854178) |
- | - |
| N: Buna N (NBR) |
NDP- P25BAN (854116) |
NDP-P25BSN (854130) |
NDP-P25BPN (854158) |
NDP-P25BPN- FL (854179) |
- | - |
| E: EPDM | NDP- P25BAE (854117) |
NDP-P25BSE (854131) |
NDP-P25BPE (854159) |
NDP-P25BPE- FL (854180) |
NDP- P25BVE (854950) |
NDP- P25BVE-FL (854961) |
| V: Viton(R) (FKM) |
NDP- P25BAV (854118) |
NDP-P25BSV (854132) |
NDP-P25BPV (854160) |
NDP-P25BPV- FL (854181) |
NDP- P25BVV (854951) |
NDP- P25BVV-FL (854962) |
| T: PTFE | NDP- P25BAT (854119) |
NDP-P25BST (854133) |
NDP-P25BPT (854161) |
NDP-P25BPT- FL (854182) |
NDP-P25BVT (854952) |
NDP- P25BVT-FL (854963) |
| H: Hytrel(R) (TPEE) | NDP- P25BAH (854120) |
NDP-P25BSH (854134) |
NDP-P25BPH (854162) |
NDP-P25BPH- FL (854183) |
NDP- P25BVH (854953) |
NDP- P25BVH-FL (854964 ) |
| S: Santoprene(R) (TPO) | NDP- P25BAS (854121) |
NDP-P25BSS (854135) |
NDP-P25BPS (854163) |
NDP-P25BPS- FL (854184) |
- | - |
| H/T: Hytrel(R) (TPEE) | NDP- P25BAH/T (854217) |
NDP-P25BSH/T (854218) |
NDP- P25BPH/T (854220) |
NDP- P25BPH/T-FL (854221) |
- | - |
| Wetted Parts Materia | ||||||
| Ball Valve | NDP-P25B□H: NBR NDP-P20B□H/T: PTFE Others: Same as the diaphragm material |
|||||
| Valve Seat | SMS1025 | SUS316 | PP-GF | PVDF-CF | ||
| Valve Stopper | ADC12 | SCS14 | PP-GF | PVDF-CF | ||
| Center Disk | NDP- P20BAT: A5056 Others: SUS316 |
SUS316 | PP-GF SCS13 (Insert material) |
PVDF-CF SCS13 (Insert material) |
||
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Specifications | |||||||
| Nominal Diameter | 1" (25 mm) | ||||||
| Material Connection | Suction Port | Rc 1 | JIS flange10K 25A equivalent |
Rc 1 | JIS flange 10K 25A equivalent |
||
| Discharge Port | |||||||
| Air Connection | Supply Port | Rc 3/8 | |||||
| Exhaust Port | Rc 3/4 | ||||||
| Air Supply Pressure | 0.2~0.7 MPa *1 | ||||||
| Maximum Discharge Pressure | 0.7 MPa | ||||||
| Water Discharge/Cycle | Fluorine resin diaphragm: 500 mL *2 Other diaphragm: 600 mL *2 | ||||||
| Maximum Flow Rate | 160 L/min *3 | ||||||
| Maximum Air Consumption | Fluorine resin diaphragm: 1800 L/min (ANR) Other diaphragm: 1600 L/min (ANR) | ||||||
| Maximum Size Solid | Maximum 3 mm | ||||||
| Suction Head Lift | NDP-P25B□T: 2 m Others: 5 m | ||||||
| Net Weight | 11.0 kg | 18.0 kg | 9.5 kg | 9.5 kg | 12.0 kg | 12.0 kg | |
การใช้งานหลัก
การใช้งานหลัก
- การจ่ายสารเคมี น้ำบริสุทธิ์ และของเสียเหลว
- การถ่ายเทของเหลวที่ไวไฟในพื้นที่ป้องกันการระเบิด
- การขนส่งส่วนผสมอาหารและสารเติมแต่ง
- การจ่ายน้ำยาทำความสะอาดท่อ
- การเก็บรวบรวมของเสียประเภทน้ำมันและน้ำเสีย
- การลำเลียงแอลกอฮอล์ น้ำยาฆ่าเชื้อ และตัวทำละลาย
