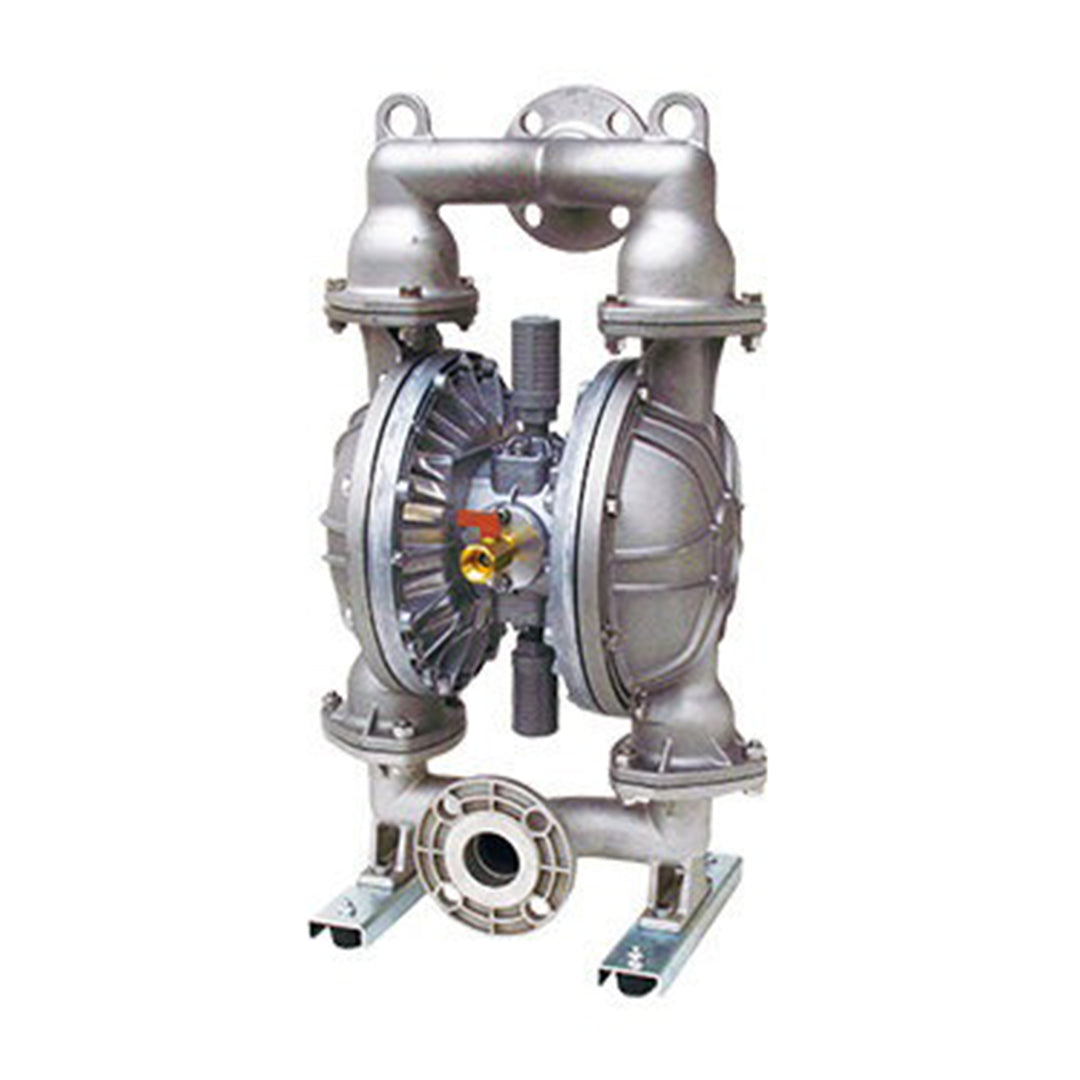

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-H50BFH

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-H50BFH

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

YAMADA

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
198,825.20 ฿
198,825.20 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-H50BFH

แรงดันสูงที่สุดในอุตสาหกรรม! ปลอดภัยด้วยดีไซน์ป้องกันการระเบิดในตัว ปั๊มไดอะแฟรมรุ่น NDP-H50 ถูกออกแบบมาอย่างปลอดภัยตามมาตรฐานป้องกันการระเบิด (Intrinsically Explosion-proof) โดยไม่ต้องใช้มาตรการเสริมเพิ่มเติม จึงสามารถใช้งานได้ในทุกสถานที่อย่างมั่นใจ มาพร้อมวาล์วเปลี่ยนทิศทางลมแบบกลไก ที่รองรับการทำงานรอบต่ำและให้แรงดันสูง เหมาะอย่างยิ่งสำหรับระบบกรอง (Filter Press), การหมุนเวียนของเหลว และระบบจ่ายในงานพ่นสเปรย์ต่าง ๆ ตัวปั๊มเป็นแบบดูดของเหลวได้เองโดยไม่ต้องไล่อากาศ (Self-priming) ให้การดูดจ่ายของเหลวที่มีประสิทธิภาพ แม้ไม่มีน้ำหล่อเริ่มต้นก็ใช้งานได้ทันที รุ่น NDP-H50 มีขนาดหน้าท่อ 2 นิ้ว (50 มม.) อัตราการไหลสูงสุดประมาณ 460 ลิตรต่อนาที และสามารถรับอนุภาคของแข็งที่มีขนาดไม่เกิน 8 มิลลิเมตรได้อย่างราบรื่น

คุณสมบัติ

  • เหมาะสำหรับแรงดันจ่ายสูงและการทำงานรอบต่ำ มอบแรงดันจ่ายของเหลวสูงสุดในอุตสาหกรรมได้ถึง 0.85 MPa พร้อมการจ่ายจังหวะที่คงที่ แม้ในสภาวะการทำงานที่ความเร็วต่ำ
  • ช่วงแรงดันการทำงานที่กว้างขึ้น รองรับการทำงานในช่วงแรงดันที่หลากหลาย โดยการทำงานที่แรงดันต่ำช่วยลดภาระต่อวัสดุหรือชิ้นงานได้อย่างมีประสิทธิภาพ
  • ออกแบบเพื่อลดการสูญเสียลมขับเคลื่อน มาพร้อมสเปคที่ช่วยลดการสูญเสียลมในการขับเคลื่อน ช่วยประหยัดพลังงาน พร้อมเพิ่มแรงดันในการจ่ายของเหลวให้มีประสิทธิภาพยิ่งขึ้น

ขนาด

belt

ข้อมูลจำเพาะ

Body Material
A: Aluminum (ADC12/AC4C-T6) S: Stainless Steel (SCS14) F: Cast Iron (FC250) P: GF Polypropylene (PP-GF) NEW! H500 series
S: Stainless Steel (SCS14)
Diaphragm Material
C: Neoprene (CR) NDP-H50BAC
(854402)		 NDP-H50BSC
(854403)		 NDP-H50BFC
(854441)		 NDP-H50BPC
(854457)		 NDP-H500BSC
(855405)
N: Buna N (NBR) NDP-H50BAN
(854403)		 NDP-H50BSN
(854419)		 NDP-H50BFN
(854442)		 NDP-H50BPN
(854458)		 NDP-H500BSN
(855406)
E: EPDM NDP-H50BAE
(854404)		 NDP-H50BSE
(854420)		 NDP-H50BFE
(854443)		 NDP-H50BPE
(854459)		 NDP-H500BSE
(855407)
V: Viton(R) (FKM) NDP-H50BAV
(854405)		 NDP-H50BSV
(854421)		 NDP-H50BFV
(854444)		 NDP-H50BPV
(854460)		 NDP-H500BSV
(855408)
T: PTFE NDP-H50BAT
(854406)		 NDP-H50BST
(854422)		 NDP-H50BFT
(854445)		 NDP-H50BPT
(854461)		 NDP-H500BST
(855409)
H: Hytrel(R) (TPEE) NDP-H50BAH
(854407)		 NDP-H50BSH
(854423)		 NDP-H50BFH
(854446)		 NDP-H50BPH
(854462)		 NDP-H500BSH
(855410)
S: Santoprene(R) (TPO) NDP-H50BAS
(854408)		 NDP-H50BSS
(854424)		 NDP-H50BFS
(854447)		 NDP-H50BPS
(854463)		 NDP-H500BSS
(855411)
H/T: Hytrel(R) (TPEE) NDP-H50BAH/T
(854409)		 NDP-H50BSH/T
(854425)		 NDP-H50BFH/T
(854448)		 NDP-H50BPH/T
(854464)		 NDP-H500BSH/T
(855412)
Wetted Parts Material
Ball Valve NDP-H50B=T: PTFE Others: Same as the diaphragm material NDP-H500BSH/T:
PTFE
Others: Same as the diaphragm material
Valve Seat NDP-H50BAT:
A5056
Others: Same as the diaphragm material		 NDP-H50BST:
SUS316
Others: Same as the diaphragm material		 NDP-H50BFT:
SUS316
Others: Same as the diaphragm material		 PP NDP-H500BST:
SUS316
Others: Same as the diaphragm material
Valve Stopper Same as the body material (integrated type)
Center Disk A5056 SUS316 SS400 PP-GF
SCS13(Insert material)		 SUS316

ข้อมูลทางเทคนิค

Specifications
Nominal Diameter 2" (50 mm)
Material Connection Suction Port JIS flange 10K 50A equivalent Rc 2 JIS flange 10K 50A equivalent
Discharge Port
Air Connection Supply Port Rc 3/4 (W/air valve)
Exhaust Port
Air Supply Pressure NDP-H50B=T: 0.15-0.7 MPa *1
Others: 0.1-0.85 MPa *1		 NDP-H50BPT:
0.15-0.7 MPa *1
Others: 0.1-0.7 MPa *1
Maximum Discharge Pressure NDP-H50B=T: 0.7 MPa
Others: 0.85 MPa		 0.7 MPa NDP-H500BST: 0.7 MPa
Others: 0.85 MPa
Water Discharge/Cycle Fluorine resin diaphragm: 1.3 L *2 Other diaphragm: 3.5 L *2 Fluorine resin diaphragm: 2.0 L *2
Other diaphragm: 3.7 L *2
Maximum Flow Rate Fluorine resin diaphragm: 340 L/min *3
Other diaphragm: 460 L/min *3		 Fluorine resin diaphragm: 320 L/min *3
Other diaphragm: 460 L/min *3		 Fluorine resin diaphragm: 470 L/min *3
Other diaphragm: 620 L/min *3
Maximum Air Consumption Fluorine resin diaphragm: 4000 L/min (ANR)
Other diaphragm: 4500 L/min (ANR)		 Fluorine resin diaphragm: 4500 L/min (ANR)
Other diaphragm: 4000 L/min (ANR)		 Fluorine resin diaphragm: 4400 L/min (ANR)
Other diaphragm: 4200 L/min (ANR)
Maximum Size Solid Maximum 8 mm
Suction Head Lift NDP-H50B=T: 3 m Others: 5 m NDP-H500BST:
2.2 m
Others: 4.3 m
Net Weight NDP-H50BAT:
33.5 kg
Others: 35.2 kg		 NDP-H50BST:
54.0 kg
Others: 57.5 kg		 NDP-H50BPT:
58.5 kg
Others: 62.0 kg		 NDP-H50BST:
32.5 kg
Others: 34.0 kg		 NDP-H500BST:
55.4 kg
Others: 57.6 kg

การใช้งานหลัก

  • การจ่ายและพ่นสารปลดแบบและน้ำยาเคลือบ
  • การหมุนเวียนและพ่นสารปลดแบบในกระบวนการผลิต
  • การสูบของเสียจากโรงงาน เช่น น้ำเสียและน้ำมันใช้แล้ว
  • การจ่ายน้ำมัน น้ำหล่อเย็น สี และของเหลวอื่น ๆ ในกระบวนการผลิตและซ่อมบำรุง
