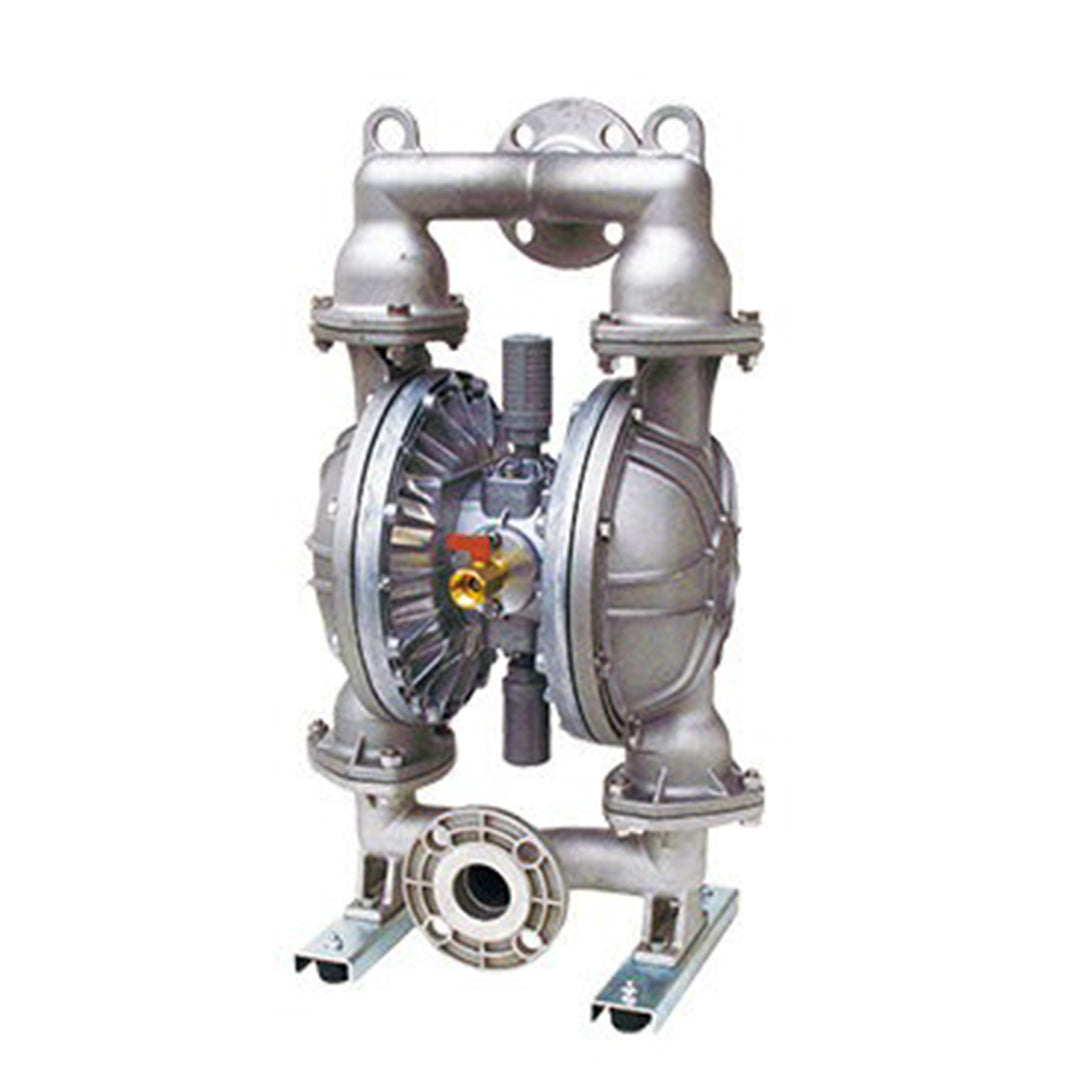

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-H40BSN
ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-H40BSN
YAMADA
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
149,634.00 ฿
ราคาปกติ
ราคาโปรโมชัน
149,634.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-H40BSN
แรงดันจ่ายสูงสุดในอุตสาหกรรม ดีไซน์ปลอดภัยด้วยโครงสร้างป้องกันการระเบิดในตัว มาพร้อมวาล์วสวิตช์ลมแบบแมคคานิคอลที่สามารถทำงานในความเร็วต่ำและส่งแรงดันสูงได้ เหมาะสำหรับการใช้งานกับเครื่องอัดกรอง (Filter Press), งานหมุนเวียนของเหลว และปั๊มจ่ายสำหรับงานพ่นเคลือบต่างๆ เป็นปั๊มไดอะแฟรมชนิดดูดของเหลวด้วยตัวเองโดยสมบูรณ์ ไม่ต้องเติมน้ำล่วงหน้า (priming) โครงสร้างด้านความปลอดภัยไม่จำเป็นต้องใช้มาตรการกันระเบิดเพิ่มเติม จึงสามารถใช้งานได้ในทุกพื้นที่
คุณสมบัติ
คุณสมบัติ
- เหมาะสำหรับการใช้งานที่ต้องการแรงดันปล่อยสูงและการทำงานที่ความเร็วต่ำ สามารถสร้างแรงดันปล่อยได้สูงสุดถึง 0.85 MPa ซึ่งถือว่าสูงที่สุดในอุตสาหกรรม และยังคงให้จังหวะการทำงานที่เสถียรแม้ในสภาวะการทำงานที่ความเร็วต่ำ
- ช่วงแรงดันการทำงานที่กว้างขึ้น สามารถทำงานที่แรงดันต่ำ ช่วยลดภาระต่อวัสดุที่ลำเลียงได้อย่างมีประสิทธิภาพ
- สเปคที่ช่วยลดการสูญเสียลมขับ ออกแบบมาเพื่อลดการสูญเสียของลมขับในระหว่างการทำงาน ช่วยประหยัดพลังงาน และเพิ่มแรงดันในการผลักของวัสดุให้มีประสิทธิภาพยิ่งขึ้น
ขนาด
ขนาด
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Body Material | A: Aluminum (ADC12/AC4C-T6) |
S: Stainless Steel (SCS14) |
F: Cast Iron (FC250) |
P: GF Polypropylene (PP-GF) |
| Diaphragm Material | ||||
| C: Neoprene (CR) |
NDP-H40BAC (854331) |
NDP-H40BSC (854347) |
NDP-H40BFC (854370) |
NDP-H40BPC (854386) |
| N: Buna N (NBR) |
NDP-H40BAN (854332) |
NDP-H40BSN (854348) |
NDP-H40BFN (854371) |
NDP-H40BPN (854387) |
| E: EPDM | NDP-H40BAE (854333) |
NDP-H40BSE (854349) |
NDP-H40BFE (854372) |
NDP-H40BPE (854388) |
| V: Viton(R) (FKM) |
NDP-H40BAV (854334) |
NDP-H40BSV (854350) |
NDP-H40BFV (854373) |
NDP-H40BPV (854389) |
| T: PTFE | NDP-H40BAT (854335) |
NDP-H40BST (854351) |
NDP-H40BFT (854374) |
NDP-H40BPT (854390) |
| H: Hytrel(R) (TPEE) |
NDP-H40BAH (854336) |
NDP-H40BSH (854352) |
NDP-H40BFH (854375) |
NDP-H40BPH (854391) |
| S: Santoprene(R) (TPO) |
NDP-H40BAS (854337) |
NDP-H40BSS (854353) |
NDP-H40BFS (854376) |
NDP-H40BPS (854392) |
| H/T: Hytrel(R) (TPEE) |
NDP-H40BAH/T (854338) |
NDP-H40BSH/T (854354) |
NDP-H40BFH/T (854377) |
NDP-H40BPH/T (854393) |
| Wetted Parts Material | ||||
| Ball Valve | NDP-H40B□H/T: PTFE Others: Same as the diaphragm material | |||
| Valve Seat | NDP-H40BAT: A5056 Others: Same as the diaphragm material |
NDP-H40BST: SUS316 Others: Same as the diaphragm material |
NDP-H40BFT: SUS316 Others: Same as the diaphragm material |
PP |
| Valve Stopper | Same as the body material (integrated type) | |||
| Center Disk | A5056 | SUS316 | SS400 | PPG SCS13(Insert material) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Specifications | |||||
| Nominal Diameter | 1-1/2" (40 mm) | ||||
| Material Connection | Suction Port | JIS flange 10K 40A equivalent | Rc 1 1/2 | JIS flange 10K 40A equivalent | |
| Discharge Port | |||||
| Air Connection | Supply Port | Rc 1/2 (W/air valve) | |||
| Exhaust Port | Rc 3/4 (W/silencer) | ||||
| Air Supply Pressure | NDP-H40B=T: 0.15-0.7 MPa *1 Others: 0.1-0.85 MPa *1 |
NDP-H40BPT: 0.15-0.7 MPa *1 Others: 0.1-0.7 MPa *1 |
|||
| Maximum Discharge Pressure | NDP-H40B=T: 0.7 MPa Others: 0.85 MPa | 0.7 MPa | |||
| Water Discharge/Cycle | Fluorine resin diaphragm: 1.2 L *2 Other diaphragm: 2.2 L *2 |
Fluorine resin diaphragm: 1.1 L *2 Other diaphragm: 2.1 L *2 |
|||
| Maximum Flow Rate | Fluorine resin diaphragm: 310 L/min *3 Other diaphragm: 350 L/min *3 |
Fluorine resin diaphragm: 290 L/min *3 Other diaphragm: 330 L/min *3 |
|||
| Maximum Air Consumption | 4000 L/min (ANR) | Fluorine resin diaphragm: 3900 L/min (ANR) Other diaphragm: 3700 L/min (ANR) |
|||
| Maximum Size Solid | Maximum 7 mm | ||||
| Suction Head Lift | NDP-H40B=T: 3 m Others: 5 m | ||||
| Net Weight | NDP-H40BAT: 24.7 kg Others: 26.2 kg |
NDP-H40BST: 40.2 kg Others: 41.5 kg |
NDP-H40BPT: 43.0 kg Others: 44.2 kg |
24.2 kg | |
การใช้งานหลัก
การใช้งานหลัก
- การจ่ายของเหลวเข้าสู่เครื่องกรองแบบใช้แรงดัน (Filter Press)
- การหมุนเวียนและพ่นสารช่วยถอดชิ้นงานออกจากแม่พิมพ์ (Mold Release Agent)
- การดูดน้ำเสียและน้ำมันเสียจากกระบวนการในโรงงานอุตสาหกรรม
- การจ่ายน้ำมัน ของเหลวหล่อเย็น สี และของเหลวประเภทอื่นๆ ในกระบวนการผลิตหรือบำรุงรักษา
