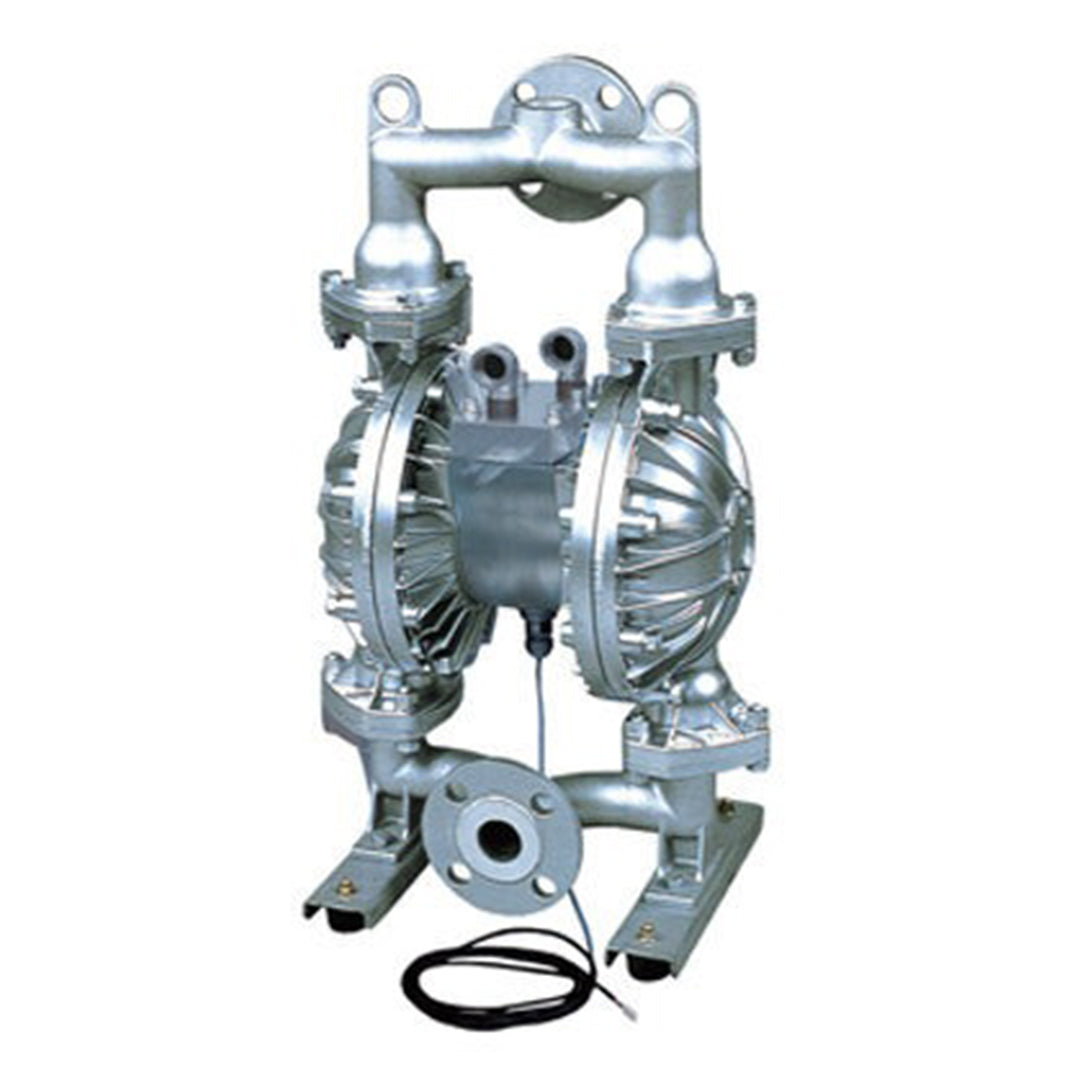

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-80BPV-E
ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-80BPV-E
YAMADA
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
255,780.00 ฿
ราคาปกติ
ราคาโปรโมชัน
255,780.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-80BPV-E
โครงสร้างเรียบง่าย ดูแลรักษาง่าย! รุ่นนี้มาพร้อมเซนเซอร์ตรวจจับความใกล้แบบส่งความถี่สูงในตัว ปั๊มไดอะแฟรมจะทำงานโดยการตรวจจับสัญญาณจากเซนเซอร์และควบคุมการสลับของโซลินอยด์วาล์ว เป็นระบบดูดของเหลวด้วยตัวเองอย่างสมบูรณ์ (Fully self-suction) จึงไม่จำเป็นต้องเติมน้ำ priming ก่อนการใช้งาน รุ่น NDP-80-E มีขนาดเส้นผ่านศูนย์กลางท่อ 3 นิ้ว (80 มม.) และให้อัตราการไหลสูงสุดประมาณ 650 ลิตร/นาที สามารถลำเลียงของแข็งที่มีขนาดไม่เกิน 10 มม.
คุณสมบัติ
คุณสมบัติ
- รุ่นควบคุมด้วยเซนเซอร์พร้อมเซนเซอร์ตรวจจับความใกล้ในตัวที่ส่งสัญญาณความถี่สูง ภายในตัวปั๊มติดตั้งเซนเซอร์ตรวจจับความใกล้ซึ่งจะตรวจจับตำแหน่งสิ้นสุดของจังหวะการทำงาน (stroke end) จากนั้นตัวควบคุมปั๊มจะสั่งการให้โซลินอยด์วาล์วเปลี่ยนทิศทางลมเพื่อควบคุมการทำงานของปั๊มอย่างแม่นยำและมีประสิทธิภาพ
ขนาด
ขนาด
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Body Material | A: Aluminum (ADC12/AC4C-T6) |
S: Stainless Steel (SCS14) |
F: Cast Iron (FC250) |
P: GF Polypropylene (PP-GF) |
| Diaphragm Material | ||||
| C: Neoprene (CR) |
NDP-80BAC-E (853209) |
NDP-80BSC-E (853216) |
NDP-80BFC-E (853223) |
NDP-80BPC-E (853230) |
| N: Buna N (NBR) |
NDP-80BAN-E (853205) |
NDP-80BSN-E (853212) |
NDP-80BFN-E (853219) |
NDP-80BPN-E (853226) |
| E: EPDM | NDP-80BAE-E (853210) |
NDP-80BSE-E (853217) |
NDP-80BFE-E (853224) |
NDP-80BPE-E (853231) |
| V: Viton(R) (FKM) |
NDP-80BAV-E (853208) |
NDP-80BSV-E (853215) |
NDP-80BFV-E (853222) |
NDP-80BPV-E (853229) |
| T: PTFE | NDP-80BAT-E (853207) |
NDP-80BST-E (853214) |
NDP-80BFT-E (853221) |
NDP-80BPT-E (853228) |
| H: Hytrel(R) (TPEE) | NDP-80BAH-E (853206) |
NDP-80BSH-E (853213) |
NDP-80BFH-E (853220) |
NDP-80BPH-E (853227) |
| S: Santoprene(R) (TPO) | NDP-80BAS-E (853211) |
NDP-80BSS-E (853218) |
NDP-80BFS-E (853225) |
NDP-80BPS-E (853232) |
| Wetted Parts Material | ||||
| Ball Valve | Same as the diaphragm material | |||
| Valve Seat | NDP-80BAT-E: A5056 Others: Same as the diaphragm material |
NDP-80BST-E: SUS316 Others: Same as the diaphragm material |
NDP-80BFT-E: SUS316 Others: Same as the diaphragm material |
PP |
| Valve Stopper | Same as the body material (integrated type) | |||
| Center Disk | A5056 | SUS316 | SS400 | PP-GF SCS13(Insert material) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Specifications | |||||
| Nominal Diameter | 3" (80 mm) | ||||
| Material Connection |
Suction Port | JIS flange 10K 80A equivalent |
Rc 3 | JIS flange 10K 80A equivalent |
|
| Discharge Port | |||||
| Air Connection | Supply Port | Rc 3/4 (Shared supply and exhaust port x 2) *1 | |||
| Exhaust Port | |||||
| Air Supply Pressure | 0.2~0.7 MPa *2 | ||||
| Maximum Discharge Pressure | 0.7 MPa | ||||
| Water Discharge/Cycle | Fluorine resin diaphragm: 3.8 L *3 Other diaphragm: 8.5 L *3 | ||||
| Maximum Flow Rate | Fluorine resin diaphragm: 460 L/min *4 Other diaphragm: 650 L/min *4 |
Fluorine resin diaphragm: 430 L/min *4 Other diaphragm: 610 L/min *4 |
|||
| Maximum Air Consumption | 4500 L/min (ANR) | ||||
| Maximum Size Solid | Maximum 10 mm | ||||
| Suction Head Lift | NDP-80B□T-E: 3 m Others: 5 m | ||||
| Net Weight | 64.0 kg | 101.0 kg | 111.0 kg | 63.0 kg | |
การใช้งานหลัก
การใช้งานหลัก
- การลำเลียงหมึกพิมพ์และเม็ดสี (Transfer of Inks and Pigments)
- การหมุนเวียนและพ่นน้ำยาถอดแบบ (Circulation and Spraying of Mold Release Agent)
- การดูดน้ำเสียและน้ำมันเสียจากโรงงาน (Pumping Out Factory Wastewater and Waste Oil)
- การจ่ายสีให้กับเครื่องเคลือบแบบลูกกลิ้ง (Supply of Paint to Roll Coater)
- การลำเลียงดินเคลือบและเคลือบเงา (Transfer of Clay and Glazes)
- การจ่ายน้ำมัน, ของเหลวหล่อเย็น, สี ฯลฯ (Supplying Oil, Coolant Fluid, Paint, Etc.)
