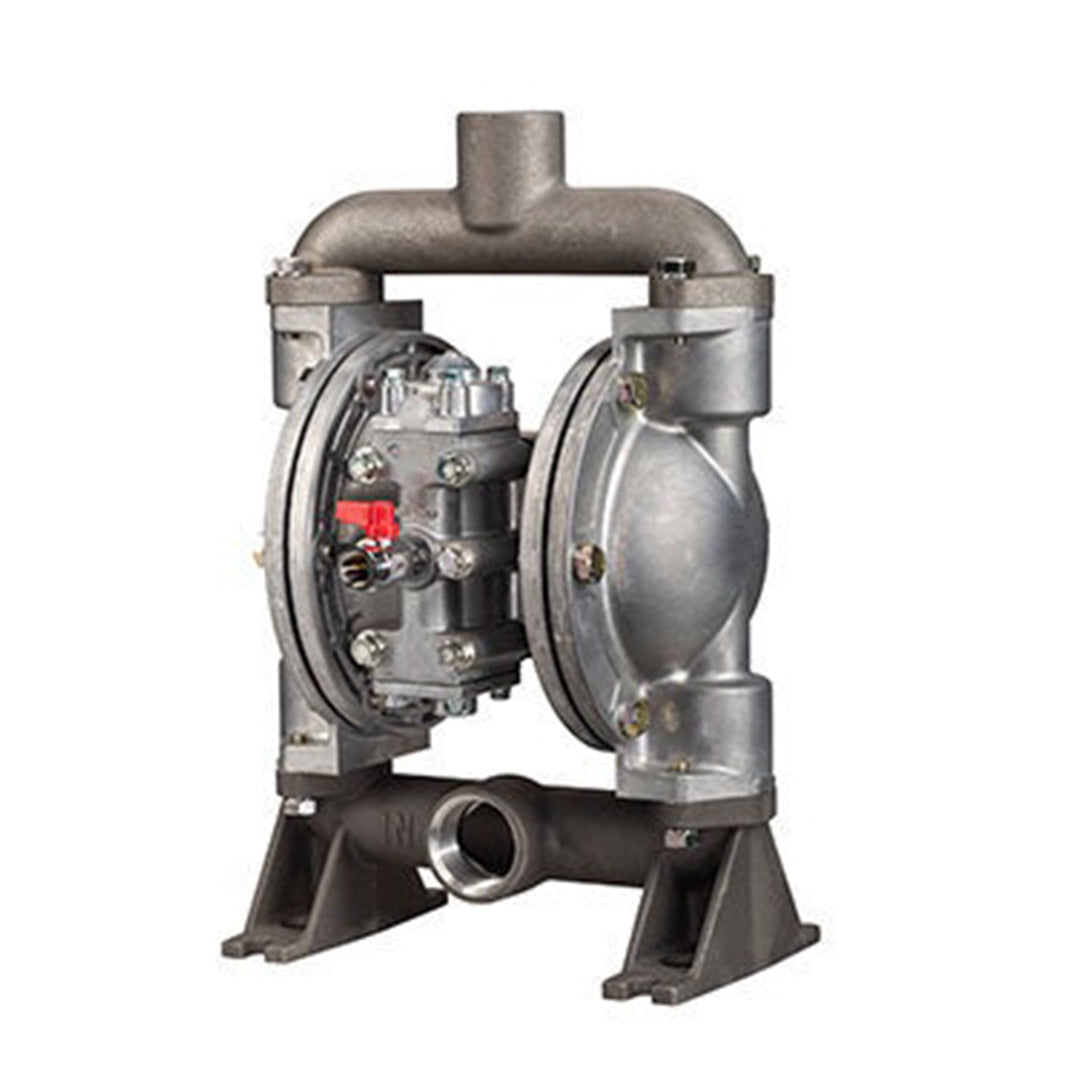

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-32BAN
ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-32BAN
YAMADA
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-32BAN
ออกแบบเพื่อความปลอดภัยด้วยคุณสมบัติป้องกันการระเบิดในตัว (Safe Design with Intrinsically Explosion-proof Specification) ปั๊มไดอะแฟรมขับเคลื่อนด้วยลมรุ่น NDP-32 สามารถลำเลียงของเหลวที่ติดไฟง่ายได้อย่างปลอดภัย โดยไม่ต้องติดตั้งอุปกรณ์ป้องกันการระเบิดเพิ่มเติม จึงสามารถใช้งานได้ในพื้นที่ทั่วไปอย่างมั่นใจ
ประสิทธิภาพการจ่ายของเหลวสูง (High Discharge Performance) ให้ประสิทธิภาพในการจ่ายของเหลวที่เทียบเท่าหรือดีกว่ารุ่น NDP-25 รองรับงานที่ต้องการการลำเลียงปริมาณมากและต่อเนื่อง
รองรับรุ่นอะลูมิเนียม (Aluminum Models Available) มีรุ่นตัวเรือนอะลูมิเนียมพร้อมพอร์ตดูดขนาด 40A และพอร์ตจ่ายขนาด 32A เพื่อให้เหมาะสมกับการติดตั้งและการใช้งานหลากหลาย
ระบบดูดของเหลวอัตโนมัติ (Fully Self-Suction Type) ไม่จำเป็นต้องไพรเมอร์ก่อนเริ่มทำงาน สามารถดูดและลำเลียงของเหลวได้ทันทีอย่างมีประสิทธิภาพ
ควบคุมการไหลได้อย่างง่ายและปลอดภัย สามารถตัดการไหลที่ปลายทางหรือควบคุมการปล่อยน้ำได้ง่าย เพียงแค่เปิด-ปิดวาล์ว
คุณสมบัติ
คุณสมบัติ
- วาล์วนำร่องซ้ายและขวาแบบแยกอิสระ (Independent Left and Right Pilot Valves) วาล์วนำร่องทั้งสองด้านจะทำหน้าที่กระตุ้นการทำงานของวาล์วลมเมื่อถึงจุดสิ้นสุดของช่วงจังหวะการเคลื่อนที่ของลูกสูบ โดยออกแบบให้เป็นระบบแยกซ้าย-ขวาอย่างอิสระและไม่ต้องใช้น้ำมันหล่อลื่น (Oil-Free) ด้วยการตัดการใช้ซีลแบบเคลื่อนไหว (Dynamic Seals) จึงลดการสึกหรอจากการใช้งาน และช่วยให้ปั๊มทำงานได้อย่างเสถียรและยาวนานในสภาวะแวดล้อมที่สมบุกสมบัน
- วาล์วลม “C-Spool” ที่ออกแบบเฉพาะโดย Yamada (Yamada’s Proprietary Design Air Switch Valve “C-Spool”) วาล์วลมในส่วนกลางของปั๊มไดอะแฟรมได้รับการออกแบบเฉพาะโดย Yamada ให้เป็นระบบไร้น้ำมัน (Oil-Free) อย่างสมบูรณ์ จึงไม่จำเป็นต้องมีการหล่อลื่นเป็นประจำ ลดภาระการบำรุงรักษา นอกจากนี้ ยังมีระบบช่วยการทำงานด้วยสปริงรูปตัว C (C-Spring Assist) ซึ่งช่วยป้องกันการหยุดทำงานกะทันหัน (Stoppage) และช่วยให้ปั๊มทำงานได้อย่างราบรื่นและต่อเนื่องตลอดเวลา เพิ่มความเสถียรในการลำเลียงของเหลวทุกประเภท
ขนาด
ขนาด
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Body Material | A: Aluminum (ADC12) |
|---|---|
| Diaphragm Material | |
| N: Buna N (CR) | NDP-32BAN (854612) |
| T: PTFE | NDP-32BAT (854613) |
| Wetted Parts Material | |
| Ball Valve | Same as the diaphragm material |
| Valve Seat | SMS1025 |
| Valve Stopper | ADC12 |
| Center Disk | NDP-32BAN: SUS316 NDP-32BAT: A5056 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Specifications | ||
| Nominal Diameter | ||
| Material Connection | Suction Port | Rc 1-1/2 |
| Discharge Port | Rc 1-1/4 | |
| Air Connection | Supply Port | Rc 3/8 |
| Exhaust Port | Rc 3/4 (W/silencer) | |
| Air Supply Pressure | 0.2 ~ 0.7Mpa | |
| Maximum Discharge Pressure | 0.7MPa | |
| Water Discharge/Cycle | NDP-32BAN: 670 mL*1 NDP-32BAT: 560 mL*1 |
|
| Maximum Flow Rate | NDP-32BAN: 190 L/min*2 NDP-32BAT: 165 L/min*2 |
|
| Maximum Air Consumption | 2000 L/min(ANR) | |
| Maximum Size Solid | Maximum 3 mm | |
| Suction Head Lift | NDP-32BAT: 2 m NDP-32BAN: 5 m |
|
| Net Weight | 12.0 kg | |
การใช้งานหลัก
การใช้งานหลัก
- การหมุนเวียนสารเคลือบแม่พิมพ์ (Mold Release Agent)
- การสูบจ่ายสเปรย์ น้ำเสียจากโรงงาน และน้ำมันเสีย (Pumping Out Sprays, Factory Wastewater, and Waste Oil)
- การลำเลียงของเหลวที่ติดไฟได้ในพื้นที่ป้องกันระเบิด (Transfer of Flammable Liquids in Explosion-proof Areas)
- การจ่ายสีให้กับเครื่องเคลือบแบบลูกกลิ้ง (Supply of Paint to Roll Coater)
- การระบายน้ำจากโรงไฟฟ้า (Drainage from Power Plants)
- การเก็บรวบรวมของเหลวเสียจากการทำความสะอาดท่อและถัง (Waste Liquid Collection during Piping and Tank Cleaning)
- การลำเลียงเชื้อเพลิงในพื้นที่ป้องกันระเบิด (Fuel Transfer in Explosion-proof Area)
- การลำเลียงดินเหนียวและน้ำยาเคลือบเซรามิก (Transfer of Clay and Glazes)
- การลำเลียงวัตถุดิบและสารเติมแต่งในอาหาร (Transfer of Food Ingredients and Additives)
- การลำเลียงแอลกอฮอล์ น้ำยาฆ่าเชื้อ และตัวทำละลาย (Transfer of Alcohol, Disinfectants and Solvents)
- การจ่ายน้ำมัน ของเหลวหล่อเย็น สี ฯลฯ (Supplying Oil, Coolant Fluid, Paint, Etc.)
- การลำเลียงผงแห้งไม่ละลายน้ำ (Anhydrous Powder)
