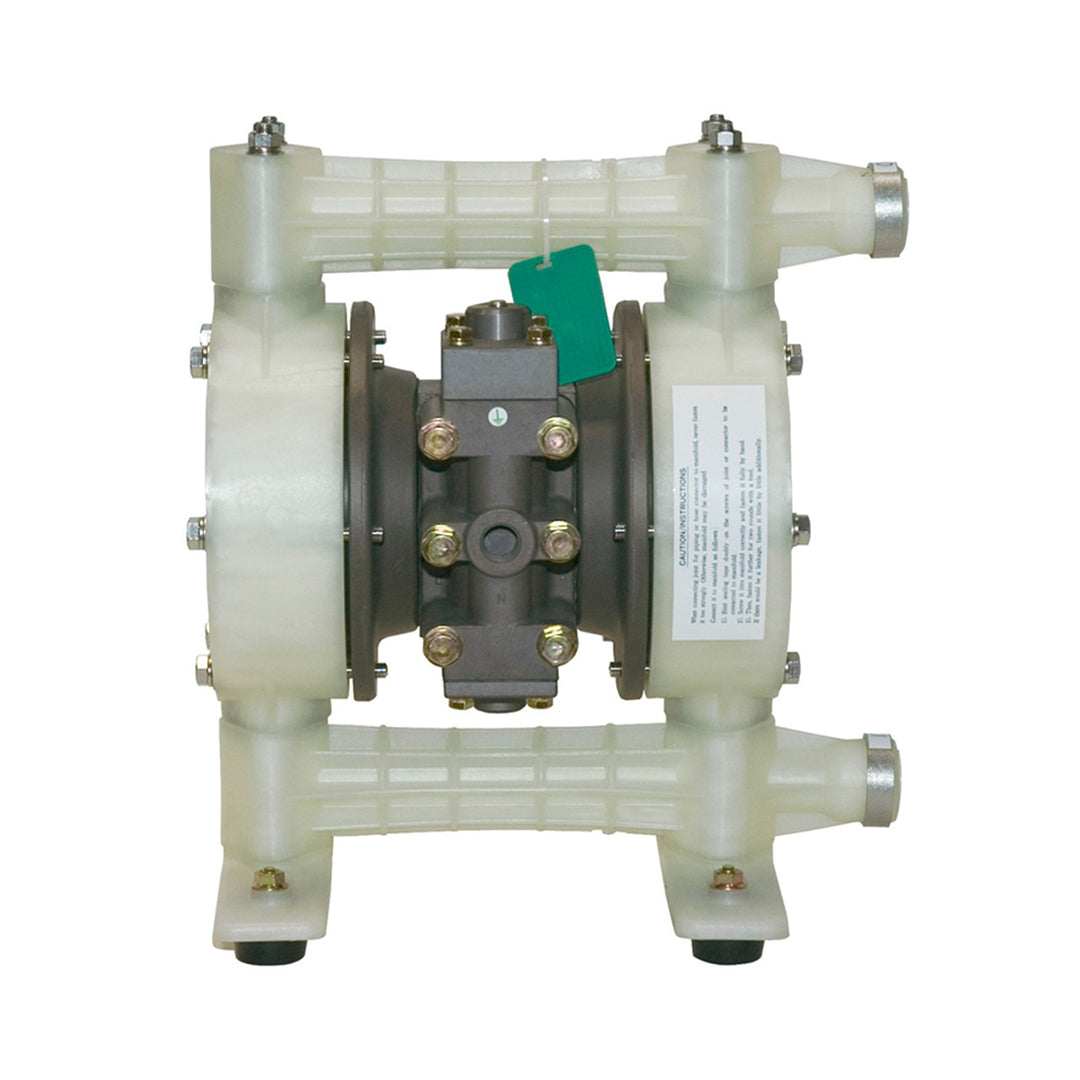

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-20BPN-FL
ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-20BPN-FL
YAMADA
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-20BPN-FL
ออกแบบเพื่อความปลอดภัยด้วยคุณสมบัติป้องกันการระเบิดในตัว (Safe Design with Intrinsically Explosion-proof Specification) ปั๊มไดอะแฟรมขับเคลื่อนด้วยลมรุ่นนี้สามารถลำเลียงของเหลวที่ติดไฟง่ายได้ภายใต้แรงดันสูงอย่างปลอดภัย เหมาะสำหรับใช้งานในพื้นที่เสี่ยงต่อการระเบิด
ระบบดูดของเหลวอัตโนมัติเต็มประสิทธิภาพ (Fully Self-Suction Type) สามารถดูดของเหลวได้อย่างมีประสิทธิภาพโดยไม่ต้องไพรเมอร์ ช่วยให้เริ่มงานได้ทันที
รองรับการลำเลียงของเหลวที่มีตะกอน (Slurry) ออกแบบให้เหมาะกับการใช้งานกับของเหลวที่มีตะกอนหรือสารแขวนลอย โดยไม่มีความเสี่ยงต่อการรั่วไหลจากการเสียดสีของซีล เพราะไม่มีชิ้นส่วนแบบเลื่อนในบริเวณที่สัมผัสของเหลว
คุณสมบัติ
คุณสมบัติ
- วาล์วนำร่องซ้ายและขวาแบบแยกอิสระ (Independent Left and Right Pilot Valves) วาล์วนำร่องซ้ายและขวาทำหน้าที่กระตุ้นวาล์วลมหลักเมื่อถึงจุดสิ้นสุดของจังหวะการทำงาน โดยออกแบบให้แยกออกจากกันอย่างอิสระและไม่ต้องใช้น้ำมันหล่อลื่น (Oil-Free) ด้วยการตัดการใช้ซีลแบบเคลื่อนไหว (Dynamic Seals) จึงช่วยลดการสึกหรอ ทำให้ปั๊มมีความทนทานสูง และสามารถทำงานได้อย่างมีเสถียรภาพในระยะยาว
- วาล์วลม “C-Spool” ที่ออกแบบเฉพาะโดย Yamada (Yamada’s Proprietary Design Air Switch Valve “C-Spool”) วาล์วลมที่ติดตั้งอยู่บริเวณกึ่งกลางของปั๊มไดอะแฟรมได้รับการออกแบบเฉพาะโดย Yamada ให้เป็นระบบไร้น้ำมันโดยสมบูรณ์ (Completely Oil-Free) จึงไม่จำเป็นต้องหล่อลื่นหรือบำรุงรักษาเป็นประจำ ระบบนี้มาพร้อมกับสปริงช่วยทำงานแบบ C-Spring ซึ่งช่วยลดปัญหาการหยุดชะงักขณะทำงาน และช่วยให้ปั๊มทำงานได้อย่างต่อเนื่องและมีเสถียรภาพสูง
ขนาด
ขนาด
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Body Material | ||||
|---|---|---|---|---|
| A: Aluminum (ADC12) | S: Stainless Steel (SCS14) | P: GF Polypropylene (PP-GF) | P: GF Polypropylene (PP-GF) | |
| Diaphragm Material | ||||
| C: Neoprene (CR) | NDP-20BAC (851316) |
NDP-20BSC (851321) |
NDP-20BPC (851663) |
NDP-20BPC-FL (853819) |
| N: Buna N (NBR) | NDP-20BAN (851317) |
NDP-20BSN (851322) |
NDP-20BPN (852596) |
NDP-20BPN-FL (853820) |
| E: EPDM(EPDM) | NDP-20BAE (851318) |
NDP-20BSE (851323) |
NDP-20BPE (852407) |
NDP-20BPE-FL (853821) |
| V: Viton(R) (FKM) |
NDP-20BAV (851319) |
NDP-20BSV (851324) |
NDP-20BPV (852597) |
NDP-20BPV-FL (853822) |
| T: PTFE | NDP-20BAT (851320) |
NDP-20BST (851325) |
NDP-20BPT (851664) |
NDP-20BPT-FL (853823) |
| H: Hytrel(R) (TPEE) |
NDP-20BAH (851729) |
NDP-20BSH (851730) |
NDP-20BPH (851734) |
NDP-20BPH-FL (853824) |
| S: Santoprene(R) (TPO) |
NDP-20BAS (852690) |
NDP-20BSS (852691) |
NDP-20BPS (852692) |
NDP-20BPS-FL (853825) |
| H/T: Hytrel(R) (TPEE) |
NDP-20BAH/T (851875) |
NDP-20BSH/T (851876) |
NDP-20BPH/T (851877) |
NDP-20BPH/T-FL (853826) |
| Wetted Parts Material | ||||
| Ball Valve | NDP-20BOH/T: PTFE Others: Same as the diaphragm material | |||
| Valve Seat | SMS1025 | SUS316 | PP-GF | PP-GF |
| Valve Stopper | ADC12 | SCS14 | PP-GF | PP-GF |
| Center Disk | NDP-20BAT: A5056 Others: SUS316 |
SUS316 | PP-GF SUS313 (Insert material) |
PP-GF SUS313 (Insert material) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Specifications | |||||
| Nominal Diameter | 3/4"(20 mm) | ||||
| Material Connection | Suction Port | Rc 3/4 | JIS flange 10K 20A equivalent |
||
| Discharge Port | Rc 3/4 | JIS flange 10K 20A equivalent |
|||
| Air Connection | Supply Port | Rc 1/4 (W/air valve) | |||
| Exhaust Port | Rc 3/4 (W/silencer) | ||||
| Air Supply Pressure | 0.2~0.7 Mpa *1 | ||||
| Maximum Discharge Pressure | 0.7MPa | ||||
| Water Discharge/Cycle | Fluorine resin diaphragm: 240 mL *2 Other diaphragm: 350 mL *2 | ||||
| Maximum Flow Rate | Fluorine resin diaphragm: 100 L/min *3 Other diaphragm: 110 L/min *3 | ||||
| Maximum Air Consumption | Fluorine resin diaphragm: 1400 L/min (ANR) Other diaphragm: 1200 L/min (ANR) | ||||
| Maximum Size Solid | Maximum 2 mm | ||||
| Suction Head Lift | NDP-20BεT: 1.5 m Others: 3 m | ||||
| Net Weight | 9.0 kg | 14.0 kg | 8.0 kg | 8.0 kg | |
การใช้งานหลัก
การใช้งานหลัก
- การเก็บรวบรวมของเสียของเหลว (Waste Liquid)
- การจัดการและลำเลียงตะกอนหรือโคลน (Sludge)
- การจ่ายสีไปยังเครื่องเคลือบแบบลูกกลิ้ง (Roll Coater)
- การเก็บรวบรวมน้ำมันหล่อเย็นหรือน้ำมันตัด (Cutting Oil)
- การจ่ายกาวหรือสารยึดติด (Adhesives)
- การใช้งานสารเคลือบแม่พิมพ์ (Mold Release Agent)
- การจ่ายวัสดุเคลือบแม่พิมพ์ (Mold Coating Material)
