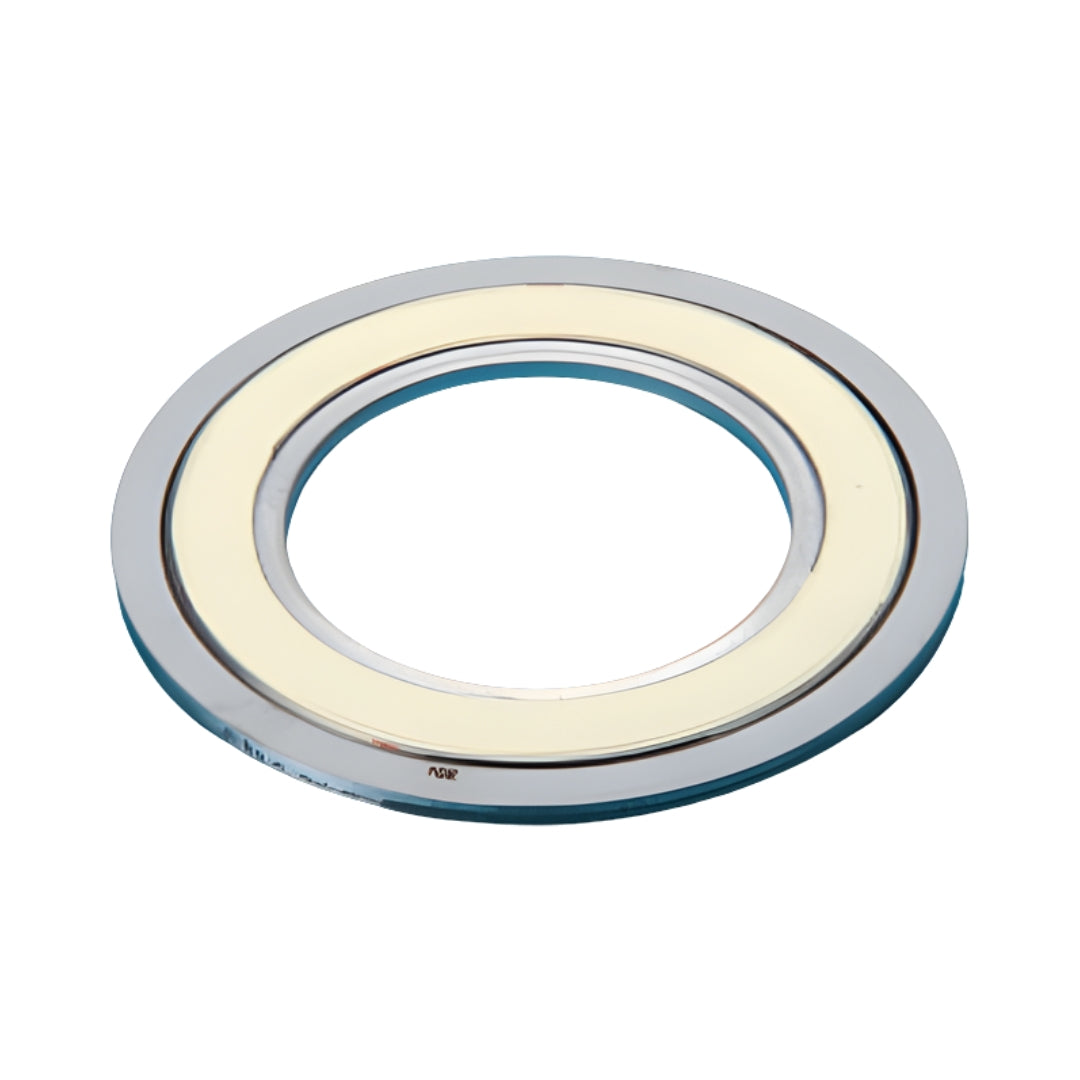

ปะเก็น Gaskets TOMBO VORTEX code 1834R-NA

VORTEX™ Gasket เป็นปะเก็นชนิดกึ่งโลหะ (Semi-Metallic Gasket) ที่ผลิตโดยการพันแถบโลหะรูปตัว V สลับกับวัสดุซีล เช่น Expanded Graphite หรือ PTFE เป็นลักษณะเกลียว (Spiral Wound) ให้ความแข็งแรงสูงและมีความยืดหยุ่นดี เหมาะสำหรับงานหน้าแปลนที่ต้องการความแน่นหนาสูง ใช้งานในระบบแรงดันและอุณหภูมิสูง เช่น ปิโตรเคมี โรงไฟฟ้า หม้อไอน้ำ และ Heat Exchanger

คุณสมบัติ

• ทนแรงดันและอุณหภูมิสูง
• ซีลแน่นแม้ในสภาวะ Thermal Cycling
• รองรับแรงขันสูงและการขยายตัวของหน้าแปลน
• มีรุ่นแบบมี Inner Ring / Outer Ring เพื่อเพิ่มความแข็งแรง
• เหมาะกับงานก๊าซ ไอน้ำ น้ำมัน และสารเคมี

ข้อมูลจำเพาะ

• วัสดุโลหะ Stainless Steel 304 / 316
• วัสดุโลหะ Alloy Steel (ตามรุ่น)
• วัสดุซีล Expanded Graphite
• วัสดุซีล PTFE
• วัสดุซีล Non-Asbestos Filler
• มาตรฐานที่รองรับ ASME B16.20
• มาตรฐานที่รองรับ JIS / JPI
• งานที่เหมาะสม : ระบบไอน้ำแรงดันสูง / ปิโตรเคมี / โรงกลั่น / Heat Exchanger / Boiler / ระบบก๊าซอุตสาหกรรม

ข้อมูลทางเทคนิค

• อุณหภูมิใช้งาน กราไฟต์: สูงสุดประมาณ 800°C (บรรยากาศไม่ออกซิไดซ์)
• อุณหภูมิใช้งาน PTFE: ประมาณ −200 ถึง 260°C
• อุณหภูมิใช้งาน Non-Asbestos: ขึ้นกับรุ่น
• ความดันใช้งาน เหมาะกับงานแรงดันสูง (High Pressure Service)
• ความดันใช้งาน ใช้ในหน้าแปลน Class 150 – 2500 (ขึ้นกับรุ่น)
• การซีล ต้องใช้แรงขันตามมาตรฐาน
• การซีล รุ่นมี Inner Ring ช่วยป้องกันการ Over-Compression
• การซีล เหมาะสำหรับงาน Gas Seal และ Steam Line

เอกสารข้อมูล

ปะเก็น Gaskets TOMBO VORTEX code 1834R-NA Data sheet
