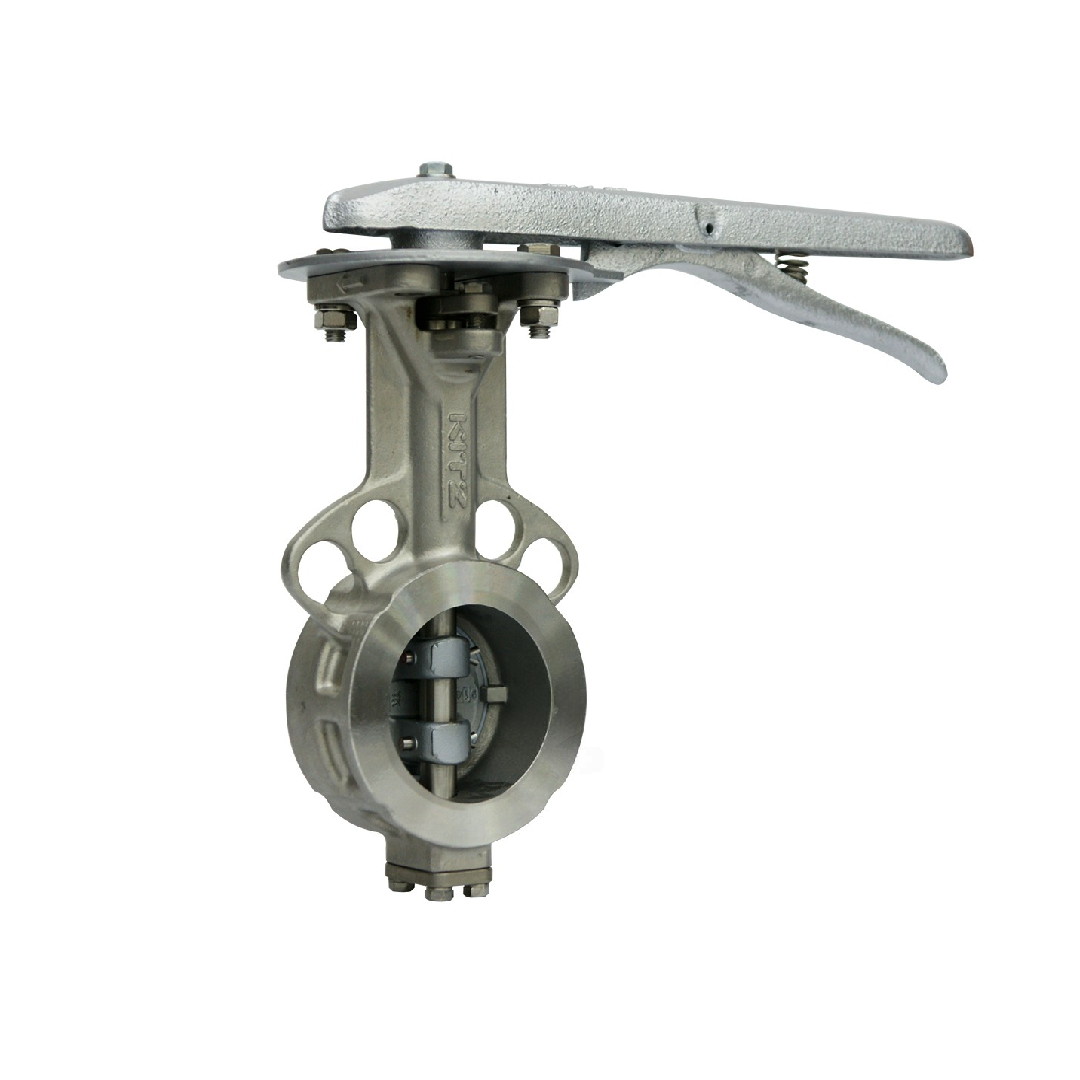

บัตเตอร์ฟลายวาล์ว Kitz Butterfly Valve 4 นิ้ว ( 100 มม.) 150UB Lever Operated

คุณสมบัติ Kitz Stainless UBseries Steel Butterfly Valve

ก้านวาล์วได้รับการออกแบบให้เยื้องศูนย์ทั้งจากจุดศูนย์กลางของแหวนรองบ่าวาล์ว (โดย X) และจุดศูนย์กลางของตัววาล์ว (โดย Y) ซึ่งทำให้เกิดช่องว่าง C ระหว่างแหวนรองบ่าวาล์วและพื้นผิวบ่าวาล์วของแผ่นลิ้นวาล์วในตำแหน่งเปิดเต็มที่ (รูปที่ 1) พื้นผิวบ่าวาล์วของแผ่นลิ้นวาล์วได้รับการกลึงทรงกลมและสัมผัสกับบ่าวาล์ว PTFE อย่างแน่นหนาตลอด 360 องศา เพื่อการใช้งานที่ปราศจากการรั่วไหล สิ่งเหล่านี้ช่วยลดการสึกหรอจากการเสียดสีของแหวนรองบ่าวาล์วและลดแรงบิดในการทำงานของวาล์วได้อย่างมาก

แหวนรองบ่าวาล์วทำจาก PTFE พร้อมตัวรองรับสแตนเลสสตีล นอกจากนี้ กลไกการเยื้องศูนย์คู่ยังช่วยป้องกันแหวนรองบ่าวาล์วจากความเสียหายหรือการสึกหรอ ซึ่งเป็นปัญหาที่ค่อนข้างพบได้บ่อยในบัตเตอร์ฟลายวาล์วทั่วไป สิ่งนี้ทำให้อายุการใช้งานยาวนานกว่าบัตเตอร์ฟลายวาล์วแบบบ่าวาล์วยางถึงสองเท่า

มีช่องว่างระหว่างแกลนและคันโยกหรือเฟือง เพื่อให้สามารถขันโบลต์แกลนให้แน่นได้โดยไม่ต้องถอดคันโยกหรือเฟืองออกระหว่างการทำงานของโรงงาน นี่เป็นอีกคุณสมบัติหนึ่งของบัตเตอร์ฟลายวาล์ว KITZ Type UB (รูปที่ 2)

หมายเหตุ : ( _ ) * Disc and seat material coding. Please refer to page 1. Datasheet
