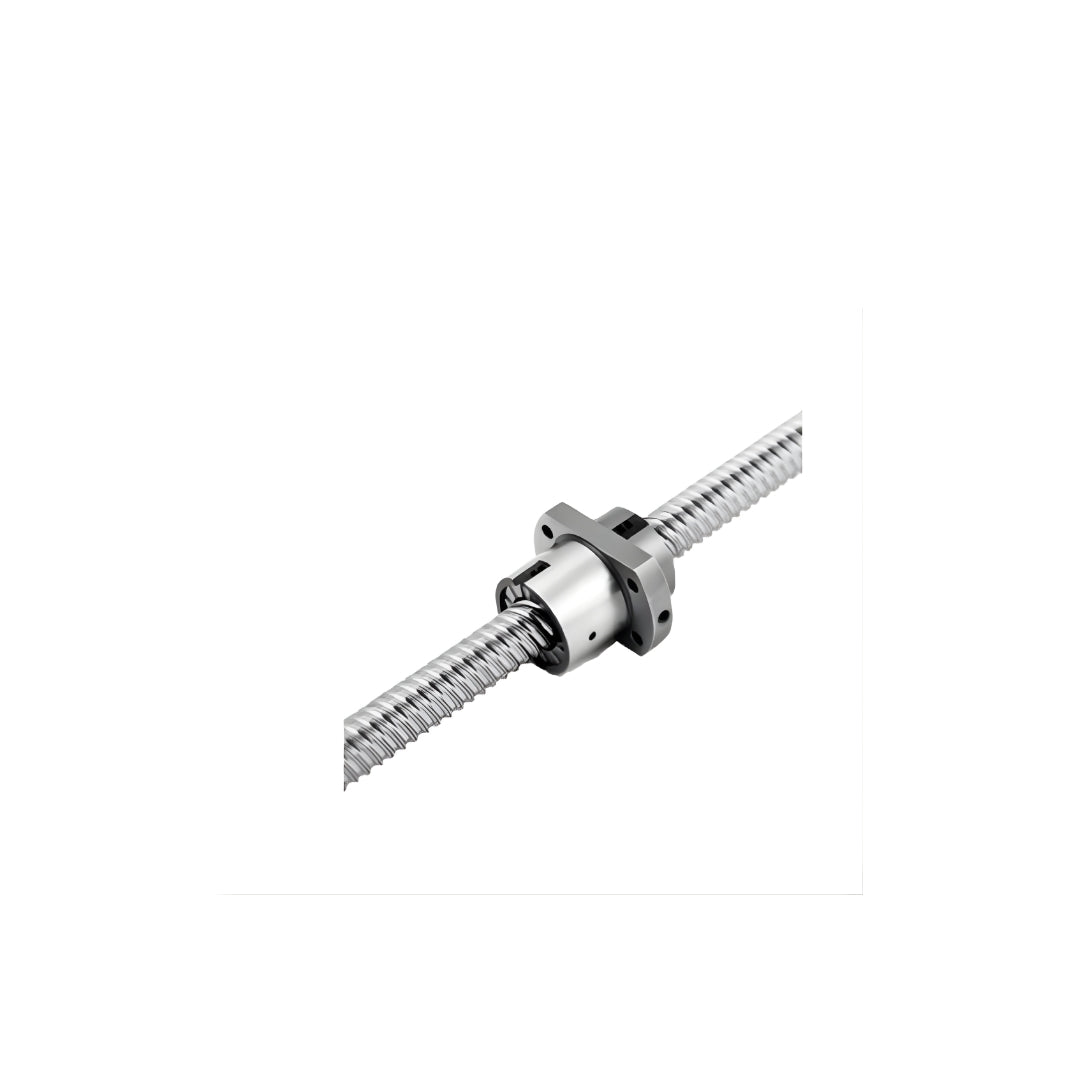

บอลสกรู Ball Screw CSK code FSER1616-3.6

บอลสกรู Ball Screw CSK code FSER1616-3.6

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

CSK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
4,928.00 ฿
4,928.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด บอลสกรู Ball Screw CSK code FSER1616-3.6

สำหรับการออกแบบและคุณลักษณะเฉพาะ (Design & Specifications) ของ บอลสกรู (Ball Screw) นั้น หัวใจสำคัญอยู่ที่การเลือกค่า Lead (ระยะเคลื่อนที่ต่อการหมุนหนึ่งรอบ) และ Preload (การให้แรงกดล่วงหน้า) เพื่อควบคุมความแม่นยำและกำจัดระยะรุน (Backlash) ให้เป็นศูนย์ ซึ่งช่วยให้การเคลื่อนที่ราบรื่นและเที่ยงตรงสูงสุด นอกจากนี้ยังมีรายละเอียดด้านโครงสร้างที่สำคัญ เช่น ระบบการหมุนเวียนลูกปืน (Circulation System) ทั้งแบบท่อด้านนอก (External) หรือแบบปิดในตัว (Internal) รวมถึงเกรดความแม่นยำ (Accuracy Grade) ตามมาตรฐาน JIS หรือ ISO (เช่น C3, C5, C7) ซึ่งจะระบุค่าความคลาดเคลื่อนของระยะเกลียวที่ยอมรับได้ โดยวิศวกรต้องคำนวณทั้งค่าการรับน้ำหนักสถิต (Static Load) และน้ำหนักขณะเคลื่อนที่ (Dynamic Load) เพื่อให้สอดคล้องกับอายุการใช้งานและความเร็วรอบที่ต้องการในระบบส่งกำลังนั้นๆ

คุณสมบัติ

FSE Series Ball Screws (flange type single nut) โดย large-lead nut ช่วยให้การใช้พื้นที่มีประสิทธิภาพมากขึ้น สามารถลดทั้งความยาวและขนาดเส้นผ่านศูนย์กลางภายนอกของ Screw Nut ทำให้ โครงสร้างเครื่องจักรกระทัดรัดยิ่งขึ้น รองรับการทำงานที่ต้องการความเร็วสูงและความเสถียร เหมาะสำหรับการใช้งาน เช่น เครื่องจักรกล เครื่องตัด และ เครื่องจักรทุสาหกรรมทั่วไป

  • ประสิทธิภาพโดยปกติจะสูงกว่า 90% * ผลลัพธ์ใช้กำลังขับ (Motor Torque) น้อยกว่าในการสร้างแรงผลักที่เท่ากัน และเกิดความร้อนสะสมต่ำขณะใช้งาน
  • Backlash Control สามารถกำจัดระยะฟรี (Backlash) ได้เกือบทั้งหมดโดยการทำ Preload (การอัดแรงล่วงหน้า) ทำให้เมื่อมอเตอร์หมุนกลับทิศทาง ตัวนัทจะเคลื่อนที่ตามทันทีโดยไม่มีการชะงัก
  • Lead Accuracy มีเกรดความแม่นยำ (Precision Grades) ตั้งแต่ C0 (แม่นยำสูงสุด) ไปจนถึง C10 เพื่อให้เลือกใช้ตามความเหมาะสมของงาน
  • การกระจายแรง เม็ดลูกปืนจำนวนมากช่วยกระจายแรงกด ทำให้สามารถรับภาระ (Load) ได้สูง
  • วัสดุ มักทำจากเหล็กกล้าชุบแข็ง (Hardened Steel) ที่ผ่านการเจียรไนอย่างละเอียด
  • ด้วยระบบการหมุนวนของลูกปืน(Recirculation System) ทำให้การเคลื่อนที่เป็นไปอย่างต่อเนื่อง ไม่เกิดอาการสะดุด (Stick-slip effect) แม้จะเคลื่อนที่ด้วยความเร็วต่ำมากก็ตาม

ข้อมูลจำเพาะ

  • มิติด้านขนาด (Physical Dimensions)ข้อมูลพื้นฐานที่ใช้ตรวจสอบความเข้ากันได้กับเครื่องจักร Nominal Diameter (D) เส้นผ่านศูนย์กลางแกนสกรู (เช่น 12, 16, 20 mm) ขนาดใหญ่ช่วยเพิ่มความสามารถรับโหลดและลดการโก่งตัวLead (L) ระยะเคลื่อนที่ของนัทต่อการหมุน 1 รอบ (เช่น Lead 5 = เคลื่อนที่ 5 mm/รอบ)Thread Length / Total Length ความยาวช่วงเกลียว และความยาวรวมของแกนสกรู
  • เกรดความแม่นยำ (Accuracy Grade) อ้างอิงมาตรฐาน JIS / ISO แบ่งเป็น 2 กลุ่มหลัก Precision Grade (C0–C5) แบบเจียร (Ground) ความแม่นยำสูง ใช้กับ CNC หรือเครื่องวัดละเอียดTransport Grade (C7–C10) แบบรีด (Rolled) ราคาประหยัด เหมาะงานลำเลียงทั่วไป
  • ความสามารถในการรับโหลด (Load Rating)ค่าหลักที่ใช้คำนวณอายุการใช้งาน Dynamic Load (C) รับโหลดขณะเคลื่อนที่ (อ้างอิงอายุการใช้งาน ~10⁶ รอบ) Static Load (C₀) รับโหลดขณะหยุดนิ่ง โดยไม่เกิดความเสียหายถาวร
  • ระบบหมุนเวียนลูกปืน (Recirculation System)มีผลต่อขนาด ความเร็ว และเสียง Return Tube แบบท่อภายนอก ใช้งานทั่วไป คุ้มค่า End Cap เงียบ รองรับความเร็วสูง Internal Guide เหมาะกับนัทขนาดเล็ก
  • การตั้งค่า Preload (กำจัด Backlash) ช่วยเพิ่มความแม่นยำและความแข็งแกร่ง P-type ใช้ลูกปืน Oversize D-type นัทคู่ (Double Nut) ให้ Rigidity สูงสุด Z-type ปรับระยะเกลียวภายในนัทเดียว
  • ความเร็วรอบวิกฤต (Critical Speed n c​) ความเร็วสูงสุดก่อนเกิดการสั่น (Whipping) ขึ้นอยู่กับวิธีการยึดปลายแกน (Support Method) ความยาวของสกรู เส้นผ่านศูนย์กลางแกน
belt
Model No. Shaft Diameter
d		 Lead
I		 Ball Diameter
Da		 Nut Size Dynamic Rated Load
Ca(kgf)		 Static Rated Load
Coa(kgf)		 2D Download 3D Download
D A E B L W H X Q n
FSER1616-3.6 16 16 2.778 32 53 10.1 10 45 42 34 4.5 M6x1 1.8x2 1073 2551 FSER1616 FSER1616
FSER2020-3.6 20 20 3.175 39 62 11.5 10 55 50 41 5.5 M6x1 1.8x2 1387 3515 FSER2020 FSER2020
FSER2525-3.6 25 25 3.969 47 74 13 12 57 60 41 6.6 M6x1 1.8x2 2074 5494 FSER2525 FSER2525
FSER3232-3.6 32 32 4.762 58 92 16 12 82 74 49 9 M6x1 1.8x2 3021 8690 FSER3232 FSER3232
FSER4040-3.6 40 40 6.35 73 114 19 15 100 93 49 11 M6x1 1.8x2 4831 14062 FSER4040 FSER4040
FSER5050-3.6 50 50 7.938 90 135 21.5 20 125 112 60 14 M6x1 1.8x2 7220 21974 FSER5050 FSER5050

ข้อมูลทางเทคนิค

  • การยึดปลายแกน (Support Methods) Fixed-Free ยึดด้านเดียว เหมาะงานสั้น โหลดน้อย Fixed-Supported ด้านหนึ่งแน่น อีกด้านประคอง ใช้บ่อยสุด สมดุลดี Fixed-Fixed ยึดแน่นสองด้าน รับสปีด + โหลดสูง แต่ต้องเผื่อการขยายตัว
  • ความเร็วรอบวิกฤต (Critical Speed) หมุนเร็วเกิน สกรูสั่น เสี่ยงพัง ตัวแปรสำคัญ ความยาว (L), วิธียึดปลาย (λ), วัสดุ (E) หลักคิด “ยิ่งสั้น + ยึดแน่น = หมุนได้เร็วขึ้น”
  • อายุการใช้งาน (Nominal Life) คิดจากค่า C (Catalog) เทียบกับโหลดจริง โหลดเยอะ กระแทกบ่อย อายุสั้นลง งานทั่วไปใช้ค่าเผื่อ fw​≈1.0–3.0
  • ความแข็งเกร็ง (Axial Rigidity) มาจาก 3 ส่วนรวมกัน แกนสกรู นัท (เพิ่มได้ด้วย Preload) ตลับลูกปืนปลายแกน ยิ่งแข็ง ความแม่นยำสูง
  • แรงบิดที่ใช้ขับ (Torque) T=2π⋅ηP⋅Lead บอลสกรูมีประสิทธิภาพสูง (~0.9) Lead มาก วิ่งเร็ว แต่ใช้แรงบิดมากขึ้น โหลด (P) สูง Torque เพิ่มตามตรง
