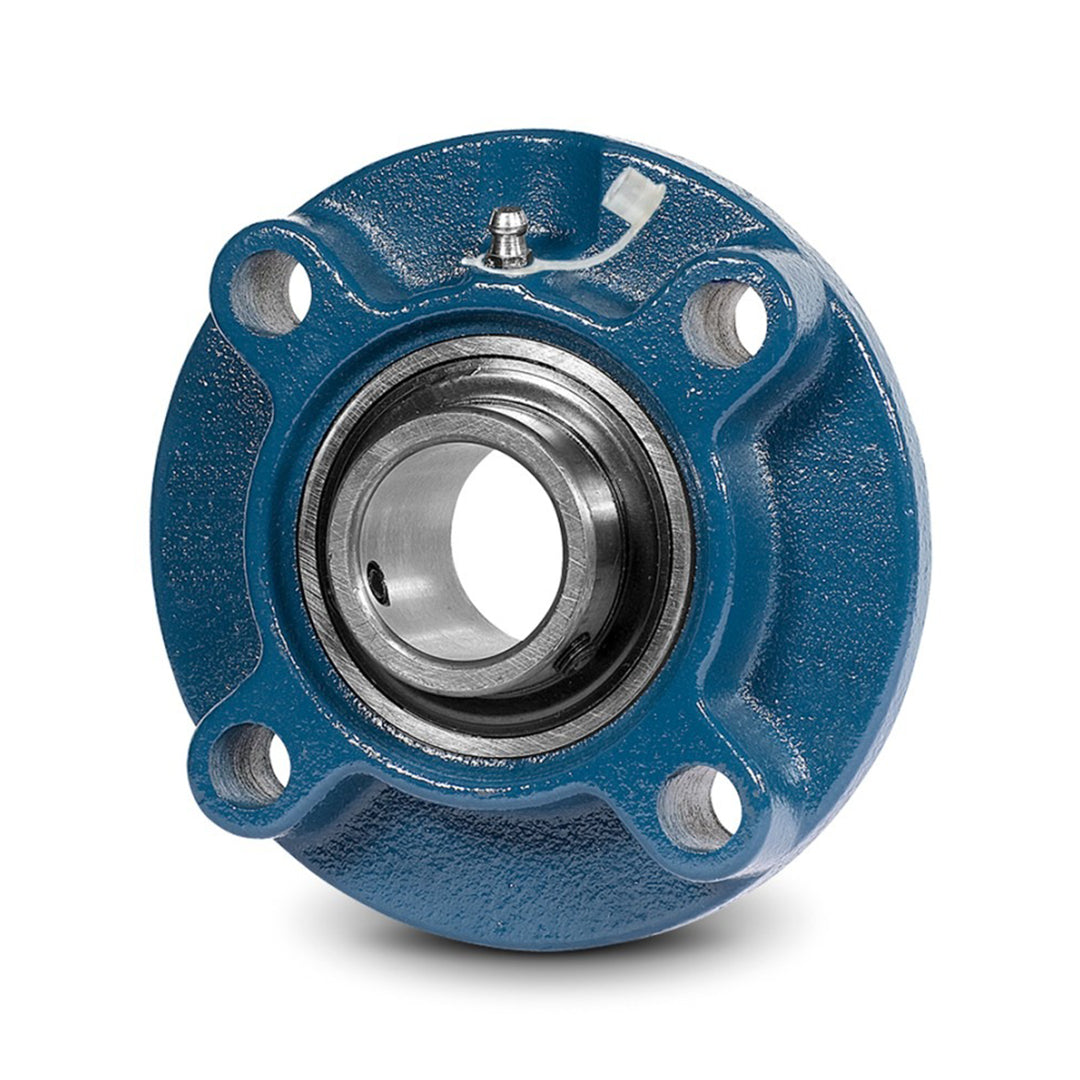

ตลับลูกปืน Pillow Block Bearings EDB code UCFC216-51

Pillow Block Bearings ซีรีส์ UCFC จาก EDB International เป็นตลับลูกปืนพร้อมตัวเรือน flanged block ออกแบบมาเพื่อรองรับเพลาที่หมุนในเครื่องจักรและระบบกลไกต่าง ๆ ด้วยโครงสร้างลูกปืนเม็ดกลมร่องลึกที่ติดตั้งอยู่ในตัวเรือนฐานแบบหน้าแปลนสี่เหลี่ยม ช่วยให้ติดตั้งกับแผ่นโครงสร้างได้ง่ายและมั่นคง เหมาะสำหรับการใช้งานทั่วไปทั้งในระบบลำเลียง เครื่องจักรอุตสาหกรรม ปั๊ม และพัดลม โดยรองรับแรงรัศมีเป็นหลักและแรงแนวแกนในระดับเล็กน้อย มีขนาดให้เลือกหลายรุ่นพร้อมช่องยึดสกรูตามมาตรฐาน เพื่อความสะดวกในการติดตั้งและบำรุงรักษาในสภาพแวดล้อมการใช้งานต่าง ๆ

คุณสมบัติ

• ตัวเรือนแบบหน้าแปลนสี่เหลี่ยม (Flanged Housing): ติดตั้งกับแผ่นหรือโครงสร้างได้ง่ายและแน่นหนา
• แบริ่งร่องลึกแถวเดียว: รองรับแรงรัศมีหลักและแรงแนวแกนเล็กน้อยอย่างมีประสิทธิภาพ
• วัสดุแข็งแรง: ตัวเรือนมักทำจากโลหะแข็งแรงเพื่อรองรับแรงใช้งานได้ดี
• ตัวเลือกการปิดผนึก: ซีลหรือโล่ป้องกันฝุ่นช่วยยืดอายุการใช้งานในสภาพแวดล้อมทั่วไป
• ติดตั้งและบำรุงรักษาง่าย: มีรูยึดสกรูตามมาตรฐานพร้อมช่องเติมจาระบีหล่อลื่น

ข้อมูลจำเพาะ

• ช่วงขนาดรูใน (Bore, d): มีตั้งแต่ประมาณ 12 mm, 15 mm, 17 mm, 20 mm, 25 mm
• รูปทรงตัวเรือน: หน้าแปลนสี่เหลี่ยมพร้อม 2–4 รูยึดสำหรับติดตั้ง
• การรองรับแรง: เหมาะกับแรงรัศมีหลัก พร้อมแรงแนวแกนระดับเล็กน้อยสำหรับงานทั่วไป
• วัสดุตัวเรือน: โลหะเหล็กหรือเหล็กหล่อแข็งแรงทนทาน
• น้ำหนัก: แตกต่างตามขนาดรุ่น ตั้งแต่รุ่นเล็กจนถึงรุ่นที่รองรับเพลากว้าง

Bearing No.	Dimensions mm													Bolt Size	Weight Kg
	inch													mm
	d	a	p	e	i	s	j	k	g	f	z	B	n	inch
UCFC201	12 1/2	100 3-15/16	78 3-5/16	55.1 2-11/64	10 15/32	12 15/32	5 13/64	7 9/32	20.5 13/16	62 2.4409	28.3 1-1/8	31 1.2205	12.7 0.500	M10 3/8	0.73
UCFC201-8															0.73
UCFC202	15	100 3-15/16	78 3-5/16	55.1 2-11/64	10 15/32	12 15/32	5 13/64	7 9/32	20.5 13/16	62 2.4409	28.3 1-1/8	31 1.2205	12.7 0.500	M10 3/8	0.72
UCFC202-9	9/16														0.72
UCFC202-10	5/8														0.72
UCFC203 UCFC203-11	17 11/16	100 3-15/16	78 3-5/16	55.1 2-11/64	10 15/32	12 15/32	5 13/64	7 9/32	20.5 13/16	62 2.4409	28.3 1-1/8	31 1.2205	12.7 0.500	M10 3/8	0.71 0.70
UCFC204 UCFC204-12	20 3/4	100 3-15/16	78 3-5/16	55.1 2-11/64	10 15/32	12 15/32	5 13/64	7 9/32	20.5 13/16	62 2.4409	28.3 1-1/8	31 1.2205	12.7 0.500	M10 3/8	0.69 0.69
UCFC205 UCFC205-13 UCFC205-14 UCFC205-15 UCFC205-16	25 13/16 7/8 15/16 1	115 4-17/32	90 3-35/64	63.6 2-1/2	10 15/32	12 15/32	6 15/64	7 9/32	21 53/64	70 2.7559	29.8 1-11/64	34.1 1.3425	14.3 0.563	M10 3/8	1.00 1.04 1.03 1.01 1.00
UCFC206 UCFC206-17 UCFC206-18 UCFC206-19 UCFC206-20	30 1-1/16 1-1/8 1-3/16 1-1/4	125 4-59/64	100 3-15/16	70.7 2-25/32	10 15/32	12 15/32	8 5/16	8 5/16	23 29/32	80 3.1496	32.2 1-17/64	38.1 1.5000	15.9 0.626	M10 3/8	1.30 1.31 1.32 1.30 1.29
UCFC207 UCFC207-20 UCFC207-21 UCFC207-22 UCFC207-23	35 1-1/4 1-5/16 1-3/8 1-7/16	135 5-5/16	110 4-21/64	77.8 3-1/16	11 7/16	14 35/64	8 5/16	9 23/64	26 1-1/32	90 3.5433	36.4 1-7/16	42.9 1.6890	17.5 0.689	M12 7/16	1.81 1.87 1.84 1.81 1.78
UCFC208 UCFC208-24 UCFC208-25	40 1-1/2 1-9/16	145 5-45/64	120 4-23/32	84.8 3-11/32	11 7/16	14 35/64	10 25/64	9 23/64	26 1-1/32	100 3.9370	41.2 1-5/8	49.2 1.9370	19 0.748	M12 7/16	2.14 2.18 2.15
UCFC209 UCFC209-26 UCFC209-27 UCFC209-28	45 1-5/8 1-11/16 1-3/4	160 6-19/64	132 5-13/64	93.3 3-43/64	10 25/64	16 5/8	12 15/32	14 35/64	26 1-1/32	105 4.1339	40.2 1-37/64	49.2 1.9370	19 0.748	M14 1/2	2.68 2.78 2.74 2.70
UCFC210 UCFC210-29 UCFC210-30 UCFC210-31 UCFC210-32	50 1-13/16 1-7/8 1-15/16 2	165 6-1/2	138 5-7/16	97.6 3-27/32	10 25/64	16 5/8	12 15/32	14 35/64	28 1-7/64	110 4.3307	42.6 1-11/16	51.6 2.0315	19 0.748	M14 1/2	2.90 3.02 2.97 2.92 2.88
UCFC211 UCFC211-32 UCFC211-33 UCFC211-34 UCFC211-35	55 2 2-1/16 2-1/8 2-3/16	185 6-1/2	150 5-29/32	106.1 4-3/16	13 33/64	19 3/4	12 15/32	15 19/32	31 1-7/32	125 4.9213	46.4 1-53/64	55.6 2.1890	22.2 0.874	M16 5/8	4.01 4.16 4.10 4.05 3.99
UCFC212 UCFC212-36 UCFC212-37 UCFC212-38 UCFC212-39	60 2-1/4 2-5/16 2-3/8 2-7/16	195 7-11/16	160 6-19/64	113.1 4-29/64	17 43/64	19 3/4	12 15/32	15 19/32	36 1-27/64	135 5.3150	56.7 2-15/64	65.1 2.5630	25.4 1.000	M16 5/8	4.94 5.07 4.99 4.92 4.85
UCFC213 UCFC213-40 UCFC213-41	65 2-1/2 2-9/16	205 8-5/64	170 6-11/16	120.2 4-47/64	16 5/8	19 3/4	14 35/64	15 19/32	36 1-27/64	145 5.5118	55.7 1-3/16	65.1 2.5630	25.4 1.000	M16 5/8	5.65 5.74 5.65
UCFC214 UCFC214-42 UCFC214-43 UCFC214-44	70 2-5/8 2-11/16 2-3/4	215 8-15/32	177 6-31/32	125.1 4-59/64	17 43/64	19 3/4	14 35/64	18 19/32	40 1-37/64	150 5.9055	61.4 1-13/32	74.6 2.9370	30.2 1.189	M16 5/8	6.95 7.16 7.06 6.96
UCFC215 UCFC215-45 UCFC215-46 UCFC215-47 UCFC215-48	75 2-13/16 2-7/8 2-15/16 3	220 8-21/32	184 7-1/4	130.1 5-1/8	18 23/32	19 3/4	16 5/8	18 19/32	40 1-37/64	160 6.2992	62.5 2-15/32	77.8 3.0630	33.3 1.311	M16 5/8	7.56 7.81 7.70 7.59 7.47
UCFC216 UCFC216-49 UCFC216-50 UCFC216-51	80 3-1/16 3-1/8 3-3/16	240 9-29/64	200 7-7/8	141.4 5-9/16	18 23/32	23 29/32	16 5/8	18 19/32	42 1-21/32	170 6.6929	67.3 2-21/32	82.6 3.2520	33.3 1.311	M20 3/4	9.15 9.28 9.20 9.07
UCFC217 UCFC217-52 UCFC217-53 UCFC217-55	85 3-1/4 3-5/16 3-7/16	250 9-27/32	208 8-3/16	147.1 5-51/64	18 23/32	23 29/32	18 23/32	20 25/32	45 1-25/32	180 7.0866	69.6 2-3/4	85.7 3.3740	34.1 1.343	M20 3/4	10.81 11.03 10.89 10.60
UCFC218 UCFC218-56	90 3-1/2	265 10-7/16	220 8-21/32	155.5 6-1/8	22 55/64	23 29/32	18 23/32	20 25/32	50 1-31/32	190 7.4803	78.3 3-3/32	96 3.7795	39.7 1.5630	M20 3/4	12.98 13.07

ข้อมูลทางเทคนิค

• ชนิดแบริ่ง: ลูกปืนเม็ดกลมร่องลึก (Deep Groove Ball Bearing) ที่ติดตั้งอยู่ในตัวเรือน
• โครงสร้างการรองรับ: รองรับ แรงรัศมี เป็นหลัก และรองรับแรงแนวแกนเล็กน้อยทั้งสองทิศทาง
• ซีล/ฝาปิด: มีตัวเลือกซีลกันฝุ่นหรือโล่โลหะเพื่อป้องกันสิ่งสกปรกเข้าสู่ลูกปืน
• การหล่อลื่น: ช่องเติมจาระบีช่วยให้สามารถเติมจาระบีหล่อลื่นเพิ่มได้ง่าย
• การใช้งานทั่วไป: ใช้ในระบบลำเลียง, เครื่องจักรอุตสาหกรรม, ปั๊ม, พัดลม และอุปกรณ์ที่ต้องการการติดตั้งแน่นและหมุนราบเรียบ
