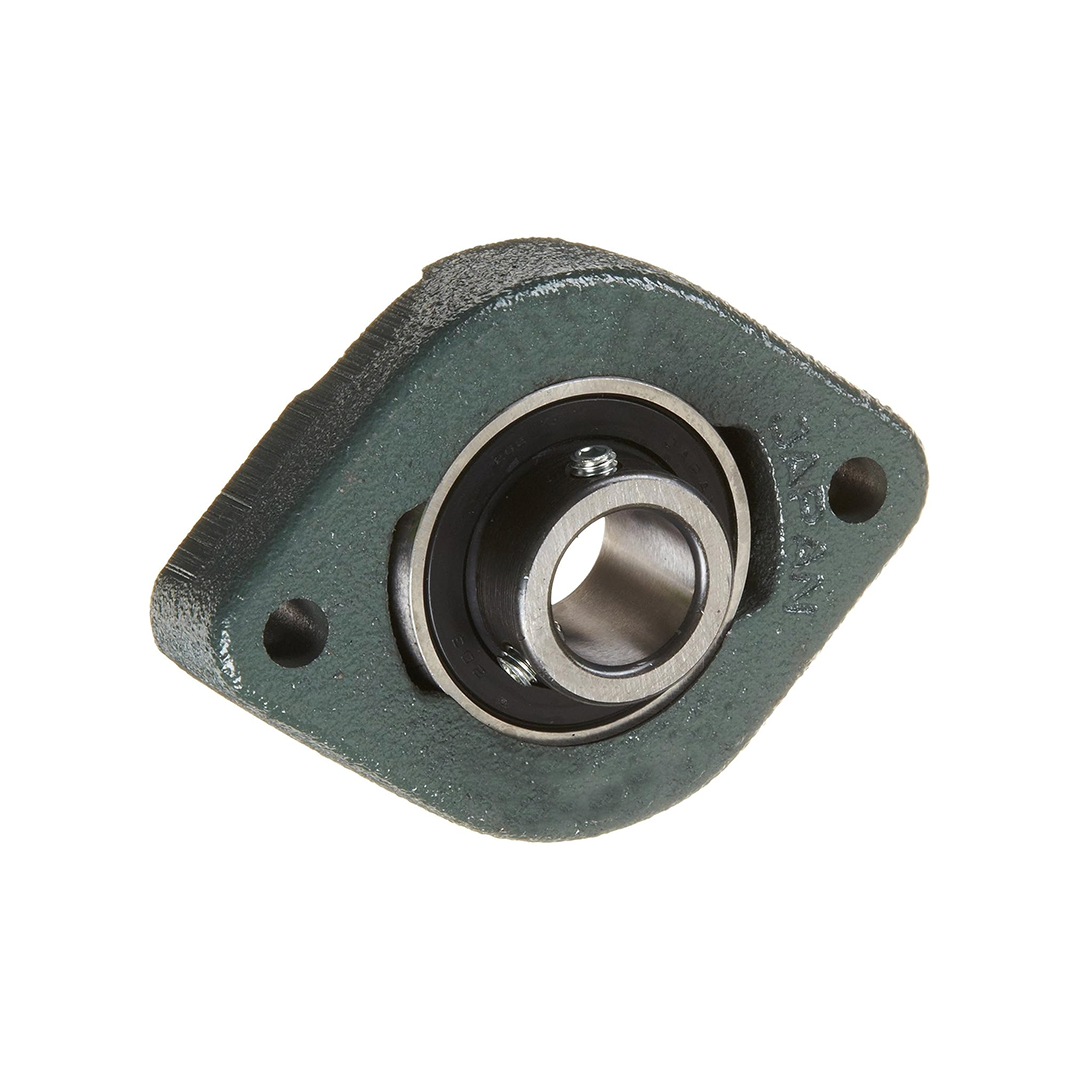

ตลับลูกปืน NTN ASFD206-103D1
ตลับลูกปืน NTN ASFD206-103D1
NTN
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,598.00 ฿
ราคาปกติ
ราคาโปรโมชัน
3,598.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน NTN ASFD206-103D1
ตลับลูกปืน NTN มีการออกแบบและผลิตโดยใช้เทคโนโลยีขั้นสูงและวัสดุคุณภาพสูง เช่น เหล็กกล้าคาร์บอนหรือเหล็กกล้าพิเศษที่ผ่านกระบวนการชุบแข็งเฉพาะ เพื่อให้สามารถรองรับแรงบิด แรงกด และแรงเหวี่ยงได้อย่างมีประสิทธิภาพ นอกจากนี้ยังมีการควบคุมคุณภาพอย่างเข้มงวดในทุกขั้นตอนการผลิต ทำให้ตลับลูกปืน NTN มีความทนทานต่อการสึกหรอและความเสียหายจากการใช้งานในสภาวะแวดล้อมที่หลากหลาย
คุณสมบัติ
คุณสมบัติ
คุณสมบัติเด่น
- ชุดตลับลูกปืนพร้อมตลับเหล็กหล่อ (Cast Housing): ตัวเสื้อตลับลูกปืนผลิตจากเหล็กหล่อคุณภาพสูง แข็งแรง ทนแรงกระแทก และสภาพแวดล้อมการใช้งานหนัก
- ทรงฐานสี่เหลี่ยมข้าวหลามตัด (Light Rhombus Flange Type): รูปทรงประหยัดพื้นที่ ติดตั้งง่ายบนผนังหรือโครงสร้างแบนราบ มีรูยึด 2 รู (2-Bolt Flange)
- แบบยึดเพลาด้วยสกรู (Set Screw Type): มีรูเกลียวยึดอยู่บนวงแหวนใน (Inner Ring) ช่วยยึดเพลากับตลับลูกปืนได้แน่นหนา โดยไม่ต้องกลึงร่องลิ่ม
การติดตั้ง
- ยึดตัวเสื้อ (Housing) เข้ากับพื้นผิวติดตั้ง ผ่านรูยึด 2 จุด โดยใช้สกรูหรือโบลต์ให้แน่น
- เลื่อนเพลาเข้าในตลับลูกปืน ให้ตรงกับแนวแกน และตำแหน่งที่ต้องการ
- ขันสกรูล็อก (Set Screw) ลงบนเพลาให้แน่นทั้งสองตัว (มักมี 2 จุด)
- หล่อลื่นตามคำแนะนำ รุ่นนี้บางแบบมาพร้อมจาระบีเริ่มต้นแล้ว แต่สามารถเติมผ่านจุดจาระบี (Grease nipple) ได้หากมี
การใช้งาน
- เหมาะสำหรับงานที่ต้องการติดตั้งง่าย และรองรับโหลดปานกลาง เช่น:
- สายพานลำเลียง (Conveyor Systems)
- เครื่องจักรเกษตร
- เครื่องพัดลม หรือ Blower
- ระบบส่งกำลังขนาดเล็ก-กลาง
- ออกแบบสำหรับ เพลาขนาดเล็ก-กลาง (มักอยู่ในช่วง 12–50 mm)
- ทนต่อแรงสั่นสะเทือนได้ดี โดยไม่ต้องกลึงร่องเพลา
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาดเพลา (Shaft dia.) | 30 |
| รหัสหน่วย (Unit number) | ASFD206-103 |
| H (mm) | 113 |
| J (mm) | 90 |
| A2 (mm) | 12 |
| A (mm) | 21 |
| N (mm) | 12 |
| L (mm) | 84 |
| A0 (mm) | 33 |
| B (mm) | 29 |
| S (mm) | 8 |
| ขนาดสลัก (Bolt size) | M10 |
| รหัสตลับลูกปืน (Bearing number) | AS206-103 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทตลับลูกปืน | Insert Bearing แบบมีสกรูล็อก (Set Screw Locking) รุ่น UC2.. |
| ชนิดตัวยึด (Housing) | แบบฝาแปลน 2 รูยึด (Light-duty Rhombus/Oval Flanged Type) |
| วัสดุตัวเรือน | เหล็กหล่อเกรดสูง (Cast Iron) |
| ระบบล็อกเพลา | แบบขันสกรูยึด (Set Screw) บนวงแหวนใน |
| ซีลกันฝุ่น | ซีลสองชั้น (Double Lip Seals) ป้องกันฝุ่น, สิ่งสกปรก, และน้ำ |
| การหล่อลื่น | บรรจุจาระบีจากโรงงาน และมีจุกอัดจาระบีเสริม |
| ช่วงขนาดเพลา (Bore Size) | โดยทั่วไปตั้งแต่ 12 มม. – 40 มม. (ขึ้นกับรุ่น) |
| การติดตั้ง | ใช้สกรูยึดผ่านรูยึดเฉียง 2 จุด ใช้งานง่าย |
| มุมฝาแปลน | แบบแฉกยึด 2 มุม (Rhombus หรือ Oval Shape) น้ำหนักเบา ติดตั้งแน่น |
| รหัสรุ่น | เริ่มต้นด้วย FL2.. series เช่น FL204, FL205, FL206 เป็นต้น |
