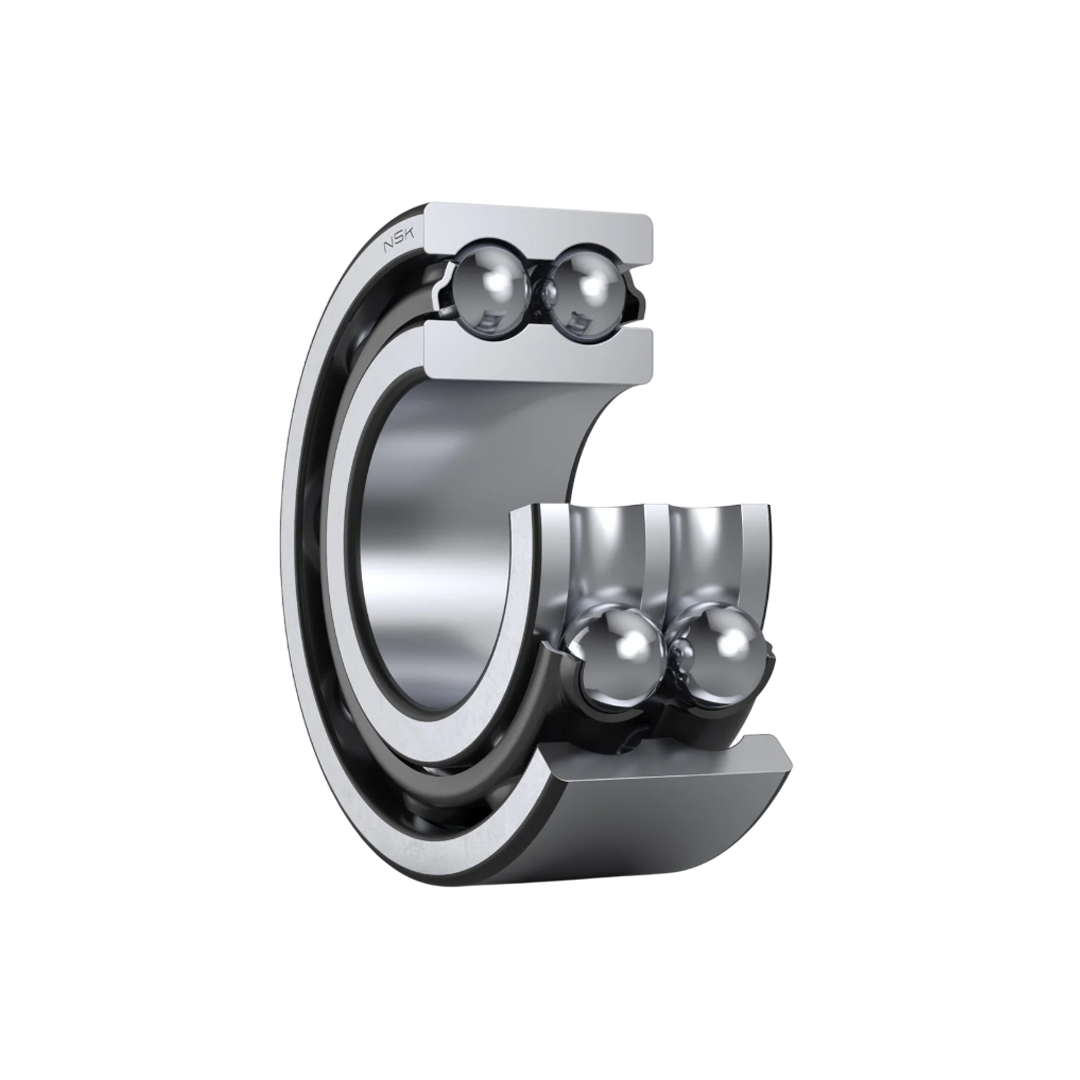

ตลับลูกปืน NSK *7201BEA 12x32x10
ตลับลูกปืน NSK *7201BEA 12x32x10
NSK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
605.00 ฿
ราคาปกติ
ราคาโปรโมชัน
605.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน NSK *7201BEA 12x32x10
ตลับลูกปืนเม็ดกลมร่องลึกแบบแถวเดียว (Single-Row Deep Groove Ball Bearing) จาก NSK เป็นหนึ่งในตลับลูกปืนที่ได้รับความนิยมสูงสุดในอุตสาหกรรม เนื่องจากมีโครงสร้างที่เรียบง่าย แข็งแรง และสามารถรองรับการหมุนรอบสูงได้ดี เหมาะกับการใช้งานที่ต้องการความเสถียร ความแม่นยำ และอายุการใช้งานยาวนาน โครงสร้างของตลับลูกปืนชนิดนี้ประกอบด้วยร่องทางเดินลูกปืนที่ลึกบนวงแหวนทั้งด้านในและด้านนอก ช่วยให้สามารถรับแรงได้ทั้งในแนวรัศมี (Radial Load) และในแนวแกน (Axial Load) ได้ในระดับหนึ่งในทั้งสองทิศทาง การออกแบบร่องลึกยังช่วยลดแรงเสียดทานระหว่างการหมุน ทำให้สามารถทำงานได้อย่างราบรื่น เงียบ และมีประสิทธิภาพสูง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ออกแบบให้รับแรงในแนวรัศมีและแนวแกนได้พร้อมกัน
- มีมุมสัมผัสระหว่างร่องรางกับลูกปืน เพื่อเพิ่มความสามารถในการรับแรงแนวแกน
- โครงสร้างมีทั้งแบบแถวเดียวและแบบสองแถว ขึ้นอยู่กับลักษณะงาน
- ให้ความแม่นยำในการหมุนสูง เหมาะกับงานที่ต้องการความเที่ยงตรง
- ลดแรงเสียดทานได้ดีด้วยระบบหล่อลื่นภายในและการออกแบบพื้นผิวลูกปืนที่เรียบ
- ผลิตจากวัสดุคุณภาพสูง ทนต่ออุณหภูมิและการสึกหรอ
การติดตั้ง
- ต้องจัดแนวเพลาและบ่ารับให้ถูกต้อง เพื่อป้องกันแรงเบี่ยง
- ใช้เครื่องมือที่เหมาะสมในการกดหรือดันตลับลูกปืนเข้ากับเพลา
- ควรหล่อลื่นด้วยจาระบีหรือน้ำมันที่เหมาะกับสภาพการทำงานก่อนใช้งาน
- ระวังไม่ให้เกิดการกระแทกขณะติดตั้ง เพื่อไม่ให้เกิดความเสียหายที่ร่องรางหรือผิวลูกปืน
- ในกรณีติดตั้งเป็นคู่ ต้องวางตำแหน่งให้สอดคล้องกับทิศทางแรงที่ต้องการรับ
การใช้งาน
- ใช้ในเครื่องจักรความเร็วสูง เช่น มอเตอร์ไฟฟ้า เครื่องมือกล และปั๊ม
- เหมาะสำหรับงานที่ต้องการความแม่นยำ เช่น เครื่องจักร CNC และเครื่องจักรอุตสาหกรรมทั่วไป
- ใช้ในอุปกรณ์ที่มีแรงแนวแกนและแนวรัศมีเกิดขึ้นพร้อมกัน
- พบได้ในระบบส่งกำลัง กลไกหมุน และอุปกรณ์ควบคุมการเคลื่อนที่
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| d เส้นผ่านศูนย์กลางใน (Bore Diameter) มิลลิเมตร (mm) | 12 |
| D เส้นผ่านศูนย์กลางนอก (Outside Diameter) มิลลิเมตร (mm) | 32 |
| B ความกว้าง (Width) มิลลิเมตร (mm) | 10 |
| r min. รัศมีมุมลบขั้นต่ำ (Minimum Chamfer Radius) มิลลิเมตร (mm) | 0.6 |
| r1 min. รัศมีมุมลบขั้นต่ำ (Minimum Chamfer Radius) มิลลิเมตร (mm) | 0.3 |
| Cr (N) ค่ารับแรงแบบไดนามิก (Dynamic Load Rating) - หน่วยนิวตัน | 8 150 |
| C0r (N) ค่ารับแรงแบบสถิต (Static Load Rating) - หน่วยนิวตัน | 3 750 |
| Cr (kgf) ค่ารับแรงไดนามิก - หน่วยกิโลกรัมแรง | 830 |
| C0r (kgf) ค่ารับแรงสถิต - หน่วยกิโลกรัมแรง | 380 |
| f0 ค่าปัจจัยมาตรฐาน (Factor Value) | - |
| ความเร็วจำกัด (Limiting Speeds) - หน่วย รอบต่อนาที (min⁻¹) Grease (จาระบี) | 20 000 |
| ความเร็วจำกัด (Limiting Speeds) - หน่วย รอบต่อนาที (min⁻¹) Oil (น้ำมัน) | 30 000 |
| Eff.Load Centers (mm) a | 14.2 |
| Abutment and Fillet Dimensions (mm) ขนาดการรองรับและมุมโค้ง (มิลลิเมตร) dₐ(¹) min. ค่าต่ำสุดของเส้นผ่านศูนย์กลางภายใน | 17 |
| Abutment and Fillet Dimensions (mm) ขนาดการรองรับและมุมโค้ง (มิลลิเมตร) Dₐ(¹) max. ค่าสูงสุดของเส้นผ่านศูนย์กลางภายนอก | 27 |
| Abutment and Fillet Dimensions (mm) ขนาดการรองรับและมุมโค้ง (มิลลิเมตร) rₐ max. ค่าสูงสุดของรัศมีมุมโค้ง | 0.6 |
| Mass (kg) approx. มวล (กิโลกรัม) โดยประมาณ | 0.036 |
| หมายเลขตลับลูกปืน Single | *7201BEA |
| ค่าพิกัดโหลดพื้นฐาน (แบบจับคู่) (หน่วย N) Cr ค่าพิกัดโหลดตามแนวรัศมี | - |
| ค่าพิกัดโหลดพื้นฐาน (แบบจับคู่) (หน่วย N) C0r ค่าพิกัดโหลดสถิตตามแนวรัศมี | - |
| ค่าพิกัดโหลดพื้นฐาน (แบบจับคู่) (หน่วย kgf) Cr ค่าพิกัดโหลดตามแนวรัศมี | - |
| ค่าพิกัดโหลดพื้นฐาน (แบบจับคู่) (หน่วย kgf) C0r ค่าพิกัดโหลดสถิตตามแนวรัศมี | - |
| ความเร็วจำกัด (แบบจับคู่) รอบต่อนาที) จาระบี (Grease) | 16 000 |
| ความเร็วจำกัด (แบบจับคู่) (รอบต่อนาที) น้ำมัน (Oil) | 24 000 |
| ระยะห่างจุดศูนย์รับน้ำหนัก (มม.) DB | 28.5 |
| ระยะห่างจุดศูนย์รับน้ำหนัก (มม.) DF | 8.5 |
| ขนาดหน้ารับและรัศมีมุมลบ (มม.) db ขั้นต่ำ | 14.5 |
| ขนาดหน้ารับและรัศมีมุมลบ (มม.) Db สูงสุด | 29.5 |
| ขนาดหน้ารับและรัศมีมุมลบ (มม.) rb สูงสุด | 0.3 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ประเภทตลับลูกปืน | ตลับลูกปืนแบบสัมผัสเชิงมุม (Angular Contact Ball Bearing) |
| โครงสร้าง | ออกแบบให้รองรับแรงแนวรัศมีและแรงตามแนวแกนพร้อมกัน |
| ทิศทางการรับแรงตามแกน | รองรับแรงตามแกนได้ในทิศทางเดียว |
| ความแม่นยำ | มีความแม่นยำสูง เหมาะกับงานที่ต้องการความเร็วและความแม่นยำ |
| การใช้งานทั่วไป | เครื่องจักรกลซีเอ็นซี, ปั๊ม, มอเตอร์ประสิทธิภาพสูง, เครื่องมือเครื่องจักร |
| การติดตั้ง | ต้องติดตั้งคู่กับตัวรองรับที่ถูกต้อง สามารถประกอบแบบเดี่ยวหรือแบบคู่ |
| การบำรุงรักษา | ต้องหล่อลื่นด้วยจาระบีหรือจาระบีและน้ำมันตามคำแนะนำของผู้ผลิต |
| ข้อดี | รองรับแรงตามแนวแกนและแรงรัศมีพร้อมกัน, ความแม่นยำสูง, ลดการสั่นสะเทือน |
| ข้อจำกัด | ต้องติดตั้งให้ถูกทิศทางการรับแรงแกน, ราคาสูงกว่าตลับลูกปืนทั่วไป |
