ตลับลูกปืน NSK 689 9x17x4
ตลับลูกปืน NSK 689 9x17x4
NSK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
690.45 ฿
ราคาปกติ
ราคาโปรโมชัน
690.45 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้

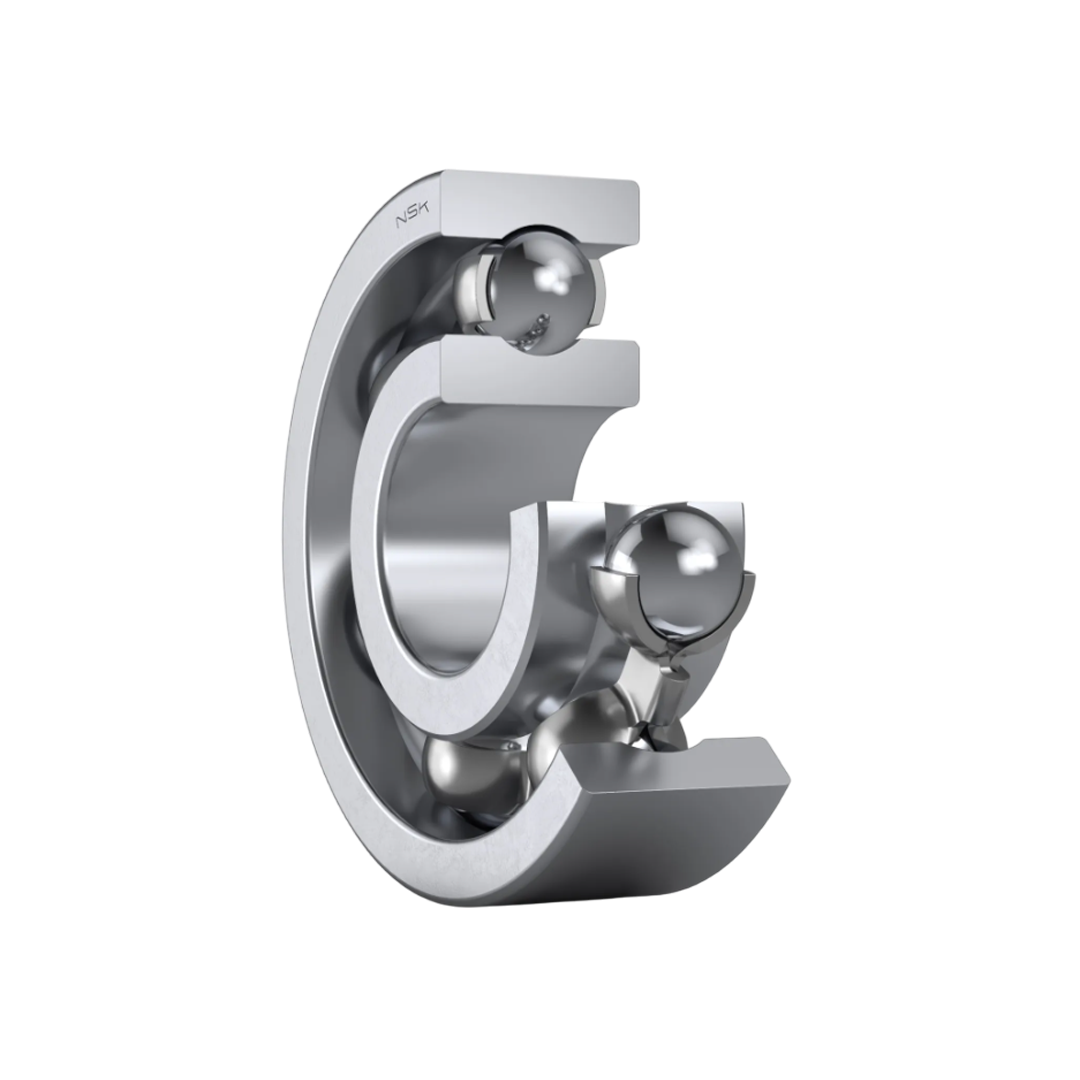

รายละเอียด ตลับลูกปืน NSK 689 9x17x4
ตลับลูกปืนเม็ดกลมร่องลึกแบบแถวเดียว (Single-Row Deep Groove Ball Bearing) จาก NSK เป็นหนึ่งในตลับลูกปืนที่ได้รับความนิยมสูงสุดในอุตสาหกรรม เนื่องจากมีโครงสร้างที่เรียบง่าย แข็งแรง และสามารถรองรับการหมุนรอบสูงได้ดี เหมาะกับการใช้งานที่ต้องการความเสถียร ความแม่นยำ และอายุการใช้งานยาวนาน โครงสร้างของตลับลูกปืนชนิดนี้ประกอบด้วยร่องทางเดินลูกปืนที่ลึกบนวงแหวนทั้งด้านในและด้านนอก ช่วยให้สามารถรับแรงได้ทั้งในแนวรัศมี (Radial Load) และในแนวแกน (Axial Load) ได้ในระดับหนึ่งในทั้งสองทิศทาง การออกแบบร่องลึกยังช่วยลดแรงเสียดทานระหว่างการหมุน ทำให้สามารถทำงานได้อย่างราบรื่น เงียบ และมีประสิทธิภาพสูง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- เป็นตลับลูกปืนขนาดเล็กพิเศษที่ออกแบบมาเพื่อใช้งานในพื้นที่จำกัดและน้ำหนักเบา
- โครงสร้างแบบร่องลึก (Deep Groove) ช่วยให้รองรับแรงได้ทั้งแนวรัศมีและแนวแกนในระดับหนึ่ง
- ผลิตจากวัสดุคุณภาพสูง มีความแม่นยำสูงและการหมุนที่เรียบลื่น
- มีให้เลือกทั้งแบบเปิด แบบมีฝาปิดโลหะ หรือซีลยาง เพื่อป้องกันฝุ่นและสิ่งสกปรก
- มีความทนทานต่อการสึกหรอ เหมาะสำหรับการทำงานต่อเนื่องและรอบหมุนสูง
การติดตั้ง
- ควรติดตั้งบนเพลาที่มีขนาดและความเรียบตามมาตรฐาน เพื่อป้องกันการเอียงหรือการสั่นขณะหมุน
- ใช้วิธีการกดเข้าด้วยเครื่องมือที่เหมาะสม หลีกเลี่ยงการตอกโดยตรงซึ่งอาจทำให้เกิดความเสียหายต่อวงแหวนหรือลูกปืน
- ควรตรวจสอบการหล่อลื่นให้เหมาะสมกับประเภทการใช้งานและอุณหภูมิแวดล้อม
- ในการประกอบ ควรให้แน่ใจว่าการวางแนวของตลับลูกปืนอยู่ในแนวตรงกับเพลาและตัวเรือน
การใช้งาน
- เหมาะสำหรับอุปกรณ์ที่ต้องการขนาดกะทัดรัด เช่น มอเตอร์ขนาดเล็ก เครื่องมือไฟฟ้า เครื่องมือวัด และอุปกรณ์อิเล็กทรอนิกส์
- ใช้ในระบบกลไกที่ต้องการความแม่นยำสูงและแรงเสียดทานต่ำ
- เหมาะสำหรับเครื่องจักรหรืออุปกรณ์ที่ต้องการการหมุนต่อเนื่อง ความเร็วสูง และเสียงรบกวนต่ำ
- นิยมใช้ในอุตสาหกรรมอัตโนมัติ อุปกรณ์ทางการแพทย์ และระบบหุ่นยนต์ขนาดเล็ก
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| d เส้นผ่านศูนย์กลางใน (Bore Diameter) มิลลิเมตร (mm) | 9 |
| D เส้นผ่านศูนย์กลางนอก (Outside Diameter) มิลลิเมตร (mm) | 17 |
| B ความกว้าง (Width) มิลลิเมตร (mm) | 4 |
| B1 ความกว้าง (Width) มิลลิเมตร (mm) | 5 |
| r(1) min. รัศมีมุมลบขั้นต่ำ (Minimum Chamfer Radius) มิลลิเมตร (mm) | 0.2 |
| r1(1) min. รัศมีมุมลบขั้นต่ำ (Minimum Chamfer Radius) มิลลิเมตร (mm) | 0.2 |
| Cr (N) ค่ารับแรงแบบไดนามิก (Dynamic Load Rating) - หน่วยนิวตัน | 1 330 |
| C0r (N) ค่ารับแรงแบบสถิต (Static Load Rating) - หน่วยนิวตัน | 665 |
| Cr (kgf) ค่ารับแรงไดนามิก - หน่วยกิโลกรัมแรง | 136 |
| C0r (kgf) ค่ารับแรงสถิต - หน่วยกิโลกรัมแรง | 68 |
| ความเร็วจำกัด (Limiting Speeds) - หน่วย รอบต่อนาที (min⁻¹) Open Grease (จาระบี) Z . ZZ | 36 000 |
| ความเร็วจำกัด (Limiting Speeds) - หน่วย รอบต่อนาที (min⁻¹) Open Grease (จาระบี) D . DD | 24 000 |
| ความเร็วจำกัด (Limiting Speeds) - หน่วย รอบต่อนาที (min⁻¹) Open Oil (น้ำมัน) Z | 43 000 |
| หมายเลขตลับลูกปืน Open แบบเปิด | 689 |
| Abutment and Fillet Dimensions (mm) ขนาดการรองรับและมุมโค้ง (มิลลิเมตร) dₐ min. ค่าต่ำสุดของเส้นผ่านศูนย์กลางภายใน | 10.6 |
| Abutment and Fillet Dimensions (mm) ขนาดการรองรับและมุมโค้ง (มิลลิเมตร) db max. ค่าสูงสุดของเส้นผ่านศูนย์กลางภายใน | 11.5 |
| Abutment and Fillet Dimensions (mm) ขนาดการรองรับและมุมโค้ง (มิลลิเมตร) Dₐ max. ค่าสูงสุดของเส้นผ่านศูนย์กลางภายนอก | 15.4 |
| Abutment and Fillet Dimensions (mm) ขนาดการรองรับและมุมโค้ง (มิลลิเมตร) Db min. ค่าสูงสุดของเส้นผ่านศูนย์กลางภายนอก | 15.2 |
| Abutment and Fillet Dimensions (mm) ขนาดการรองรับและมุมโค้ง (มิลลิเมตร) rₐ max. ค่าสูงสุดของรัศมีมุมโค้ง | 0.2 |
| Abutment and Fillet Dimensions (mm) ขนาดการรองรับและมุมโค้ง (มิลลิเมตร) rb max. ค่าสูงสุดของรัศมีมุมโค้ง | 0.2 |
| Mass (kg) approx. มวล (กิโลกรัม) Open โดยประมาณ | 3.53 |
| Mass (kg) approx. มวล (กิโลกรัม) Shielded โดยประมาณ | 4.43 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ประเภทแบริ่ง | ตลับลูกปืนเม็ดกลมขนาดเล็กพิเศษ (Extra Small) และขนาดจิ๋ว (Miniature Ball Bearing) |
| โครงสร้างหลัก | ออกแบบให้มีขนาดกะทัดรัด น้ำหนักเบา แต่ยังคงความแข็งแรงและความเที่ยงตรงสูง |
| วัสดุของวงแหวนและลูกปืน | ใช้เหล็กกล้าคุณภาพสูงหรือสเตนเลสสตีล เพื่อป้องกันการสึกกร่อนและเพิ่มอายุการใช้งาน |
| ร่องรอบวงแหวน | เป็นร่องลึกแบบมาตรฐาน เพื่อรองรับแรงรัศมีและแรงแนวแกนได้พร้อมกัน |
| ซีลป้องกันสิ่งสกปรก | มีทั้งแบบเปิด แบบซีล และแบบฝาปิดโลหะ เพื่อป้องกันฝุ่นและสิ่งแปลกปลอม |
| สารหล่อลื่น | อัดจาระบีชนิดพิเศษหรือใช้น้ำมันหล่อลื่นความหนืดต่ำ เหมาะกับการหมุนความเร็วสูง |
| คุณสมบัติการรับน้ำหนัก | เหมาะสำหรับภาระเบาถึงปานกลาง โดยเน้นความแม่นยำและความเสถียรในการหมุน |
| ความเร็วในการหมุน | รองรับการหมุนด้วยความเร็วสูงมาก เนื่องจากแรงเสียดทานต่ำ |
| การติดตั้ง | ออกแบบให้ติดตั้งง่ายบนเพลาขนาดเล็กหรือชุดประกอบที่มีพื้นที่จำกัด |
| การใช้งานทั่วไป | ใช้ในอุปกรณ์อิเล็กทรอนิกส์ เครื่องมือแพทย์ มอเตอร์ขนาดเล็ก พัดลมความเร็วสูง และเครื่องมือวัดละเอียด |
| การบำรุงรักษา | ต้องรักษาความสะอาดและตรวจสอบการหล่อลื่นเพื่อคงประสิทธิภาพการทำงาน |
| มาตรฐานการผลิต | ผลิตตามมาตรฐาน NSK เพื่อความแม่นยำสูง อายุการใช้งานยาวนาน และการทำงานที่ราบรื่น |
