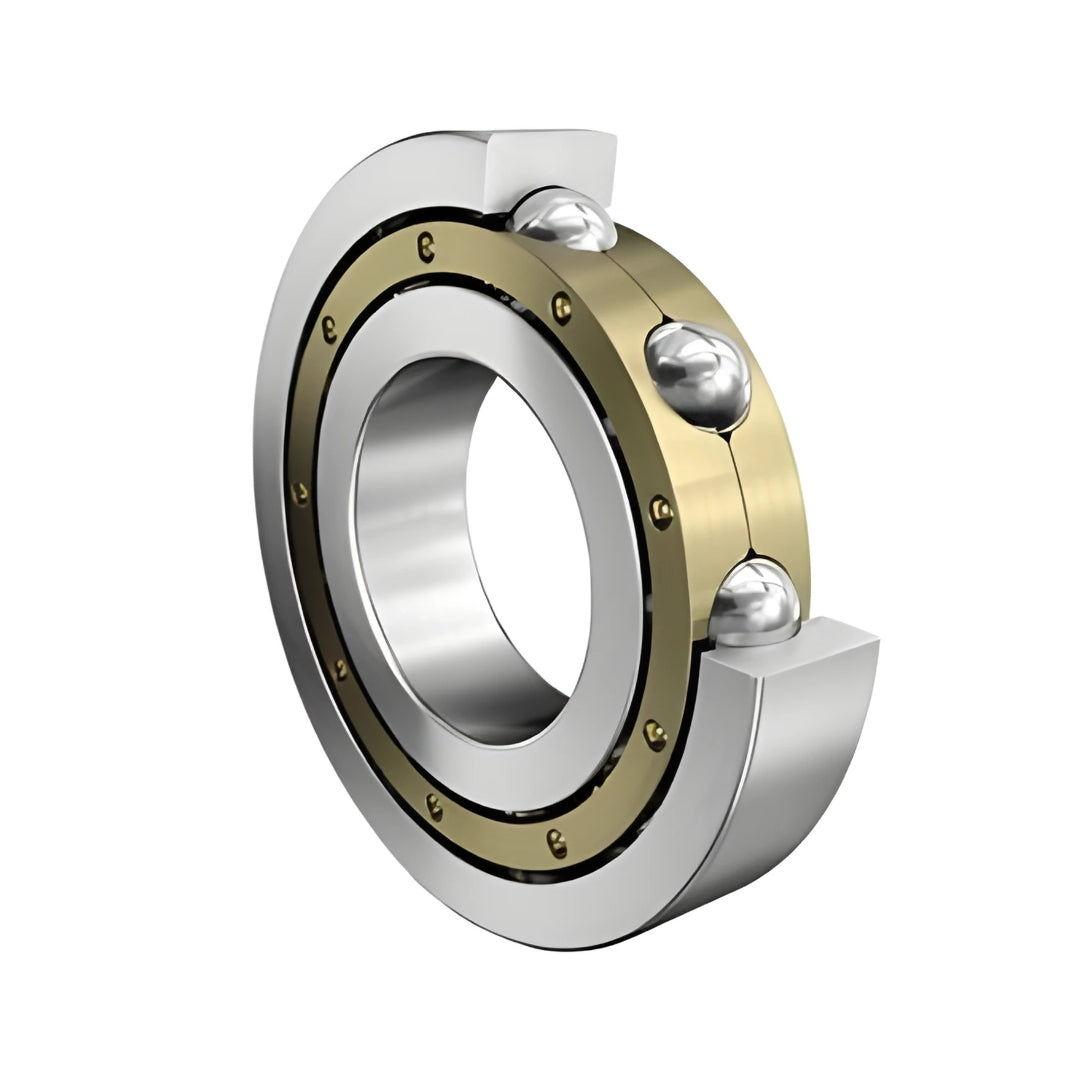

ตลับลูกปืน FAG ตลับลูกปืนเม็ดกลมร่องลึก 619/850-MB

ตลับลูกปืนขนาดใหญ่ FAG ตลับลูกปืนเม็ดกลมร่องลึก (Deep Groove Ball Bearings) คืออะไร?

ตลับลูกปืนเม็ดกลมร่องลึก FAG คือส่วนประกอบสำคัญในเครื่องจักรที่ออกแบบมาเพื่อรองรับทั้งแรงในแนวรัศมี (Radial loads) และแรงในแนวแกน (Axial loads) ตลับลูกปืนประเภทนี้มีจุดเด่นที่ความอเนกประสงค์ ใช้งานง่าย และทนทาน เหมาะสำหรับงานที่หลากหลาย ตั้งแต่เกียร์ มอเตอร์ไฟฟ้า ไปจนถึงการใช้งานในอุตสาหกรรมหนักอย่างเครื่องรีด (Roll stands)

ตลับลูกปืนเม็ดกลมร่องลึกของ FAG ผลิตด้วยมาตรฐานสากล DIN 625-1 ซึ่งทำให้สามารถนำไปใช้งานร่วมกับอุปกรณ์อื่น ๆ ได้อย่างลงตัว นอกจากนี้ ยังมีรุ่นพิเศษที่ใช้การออกแบบเฉพาะ (Non-standardised designations) สำหรับงานที่ต้องรองรับแรงในแนวแกนสูงอีกด้วย ด้วยค่าแรงเสียดทานที่ต่ำมาก ทำให้ตลับลูกปืน FAG เหมาะสำหรับงานที่ต้องใช้ความเร็วรอบสูง (High speeds) ช่วยเพิ่มประสิทธิภาพการทำงานและยืดอายุการใช้งานของเครื่องจักร

คุณสมบัติเด่นตลับลูกปืนขนาดใหญ่ของตลับลูกปืนเม็ดกลมร่องลึก FAG

• 1. รองรับน้ำหนักได้อย่างดีเยี่ยม ด้วยรูปทรงของร่องวิ่ง (Raceway geometry) และเม็ดลูกปืน ทำให้ตลับลูกปืนเม็ดกลมร่องลึก FAG สามารถรองรับได้ทั้งแรงในแนวรัศมีและแรงในแนวแกนได้อย่างมีประสิทธิภาพ ไม่ว่าจะเป็นการรับน้ำหนักจากด้านข้างหรือจากด้านหน้า ช่วยให้การทำงานของเครื่องจักรเป็นไปอย่างราบรื่น
• 2. การปรับองศาที่จำกัด การใช้งานตลับลูกปืนเม็ดกลมร่องลึก FAG ต้องมีการติดตั้งที่แม่นยำเพื่อป้องกันการบิดตัว (Misalignments) ที่อาจเกิดขึ้นได้ หากมีการบิดตัวอาจทำให้การหมุนของเม็ดลูกปืนผิดปกติและทำให้อายุการใช้งานสั้นลง อย่างไรก็ตาม ตลับลูกปืน FAG สามารถรองรับการบิดตัวในองศาที่จำกัด (ขึ้นอยู่กับโหลดที่รับ) เพื่อให้การทำงานมีประสิทธิภาพสูงสุด

การรับน้ำหนักและมุมปรับสำหรับตลับลูกปืนร่องลึกแถวเดียว

ตารางขนาดตลับลูกปืน ขนาดเป็นมิลลิเมตร (mm.)

ตารางขนาดตลับลูกปืน ขนาดเป็นมิลลิเมตร (mm.)

1.Deep groove ball bearings (ตลับลูกปืนเม็ดกลมร่องลึก)

ตลับลูกปืนที่มีร่องยึด (Bearings with retaining slot) ตลับลูกปืนเม็ดกลมร่องลึกที่มีร่องยึดบนวงแหวนนอกสามารถยึดได้อย่างปลอดภัยในทิศทางแนวเส้นรอบวง ดีไซน์พิเศษที่มีร่องยึดอยู่แล้วจะแสดงอยู่ในตารางขนาด ตลับลูกปืนที่มีขนาดมิติมาตรฐานก็มีร่องยึดให้เช่นกัน ตลับลูกปืนเหล่านี้มีรหัสต่อท้ายว่า N1

2.ตลับลูกปืนไฮบริดเม็ดลูกกลิ้งแบบจาน (Hybrid deep groove ball bearings)

ดีไซน์พิเศษของตลับลูกปืนเม็ดกลมร่องลึกนี้ใช้ในเครื่องจักรทำกระดาษที่มีความเร็วสูง (high speed spreader rolls) ตลับลูกปืนไฮบริดเหล่านี้มีรหัสดีไซน์ F-HC8...XL มีวงแหวนเหล็กและเม็ดลูกกลิ้งเซรามิก เนื่องจากจำนวนเม็ดลูกปืนลดลง ความเสี่ยงของการลื่นจึงลดลงอย่างมาก ข้อมูลเพิ่มเติมเกี่ยวกับตลับลูกปืนเหล่านี้ระบุไว้ใน IPT 15 13-4, Hybrid Deep Groove Ball Bearings for Spreader Rolls

3.ตลับลูกปืนเม็ดกลมร่องลึกแถวเดี่ยวแบบจับคู่ (Matched single row deep groove ball bearings)

ตามข้อตกลง ตลับลูกปืนเม็ดกลมร่องลึกซีรีส์ 160, 60, 62, 63, 64 และ 618 มีจำหน่ายในการจัดเรียงที่แตกต่างกันเป็นคู่ที่จับคู่แล้ว ดู Figure 1

• ชุดที่จัดเรียงแบบ O (รหัสต่อท้าย DB) สามารถรองรับโหลดแนวแกนในทั้งสองทิศทางได้ดีที่สุดเมื่อใช้เป็นตลับลูกปืนหาตำแหน่ง (locating bearings)
• ชุดที่จัดเรียงแบบ X (รหัสต่อท้าย DF) สามารถรองรับโหลดแนวแกนในทั้งสองทิศทางได้ แต่ไม่เหมาะสำหรับตลับลูกปืนหาตำแหน่ง
• สำหรับโหลดแนวแกนสูง คู่ของตลับลูกปืนในการจัดเรียงแบบแทนเดม (tandem arrangement) (รหัสต่อท้าย DT) มีความเหมาะสม

4.การซีล (Sealing)

ตลับลูกปืนเม็ดกลมร่องลึกแถวเดี่ยวไม่มีซีล

5.การหล่อลื่น (Lubrication)

ตลับลูกปืนสามารถหล่อลื่นด้วยจาระบีหรือน้ำมันได้

6.อุณหภูมิการใช้งาน (Operating temperature)

ตลับลูกปืนเม็ดกลมร่องลึกที่ไม่มีซีลสามารถใช้งานได้ที่อุณหภูมิตั้งแต่ -30 °C ถึง +120 °C สำหรับการใช้งานต่อเนื่องที่อุณหภูมิสูงกว่า +120 °C โปรดติดต่อเรา ตลับลูกปืนที่มีเส้นผ่านศูนย์กลาง d > 240 mm จะมีเสถียรภาพทางมิติ (dimensionally stable) ที่อุณหภูมิสูงถึง +200 °C

7.Cages

• ตลับลูกปืนเม็ดกลมร่องลึกแถวเดี่ยวที่ไม่มีกรงจะมีรหัสต่อท้ายว่า F ซึ่งมีกรงเหล็กแผ่นแข็ง (solid sheet steel cage)
• ตลับลูกปืนเม็ดกลมร่องลึกที่มีกรงทองเหลืองแข็งที่นำทางด้วยเม็ดลูกปืน (ball-guided solid brass cage) จะมีรหัสต่อท้ายว่า M
• รหัสต่อท้าย MA ระบุตลับลูกปืนที่มีกรงทองเหลืองแข็งที่นำทางโดยวงแหวนรอบนอก
• Cages ที่นำทางโดยวงแหวนในจะระบุด้วยรหัสต่อท้าย MB

8.รหัสต่อท้าย (Suffixes)

ในกรณีของตลับลูกปืนเม็ดกลมร่องลึกที่ไม่มีรหัสดีไซน์มาตรฐาน (non-standardised designations) ดีไซน์ (เช่น สำหรับระยะรุนภายในแนวรัศมี, กรง, ความแม่นยำ) จะระบุในคำอธิบาย (เช่น 2-S หรือ F-S) ในกรณีเหล่านี้ รหัสต่อท้ายเพิ่มเติมจะใช้เฉพาะเมื่อมีค่าเบี่ยงเบนจากดีไซน์ดั้งเดิมเท่านั้น
