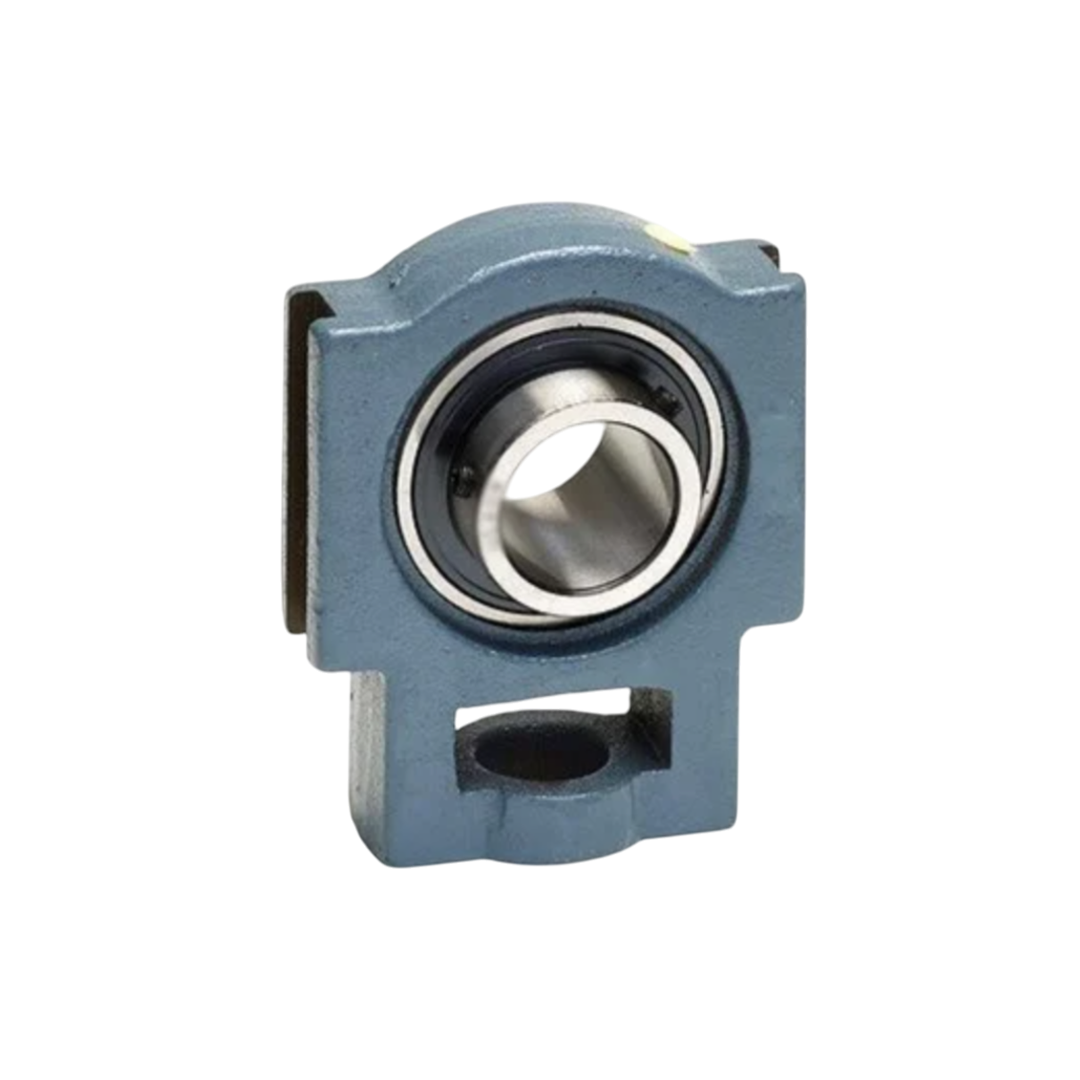

ตลับลูกปืน DAISHO รหัส S.UCT209
ตลับลูกปืน DAISHO รหัส S.UCT209
DAISHO
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน DAISHO รหัส S.UCT209
ตลับลูกปืน (Bearing Units) แบรนด์ DAISHO คือหนึ่งในผลิตภัณฑ์คุณภาพสูงที่ได้รับความไว้วางใจจากภาคอุตสาหกรรม ด้วยการควบคุมคุณภาพอย่างเข้มงวดในทุกขั้นตอน DAISHO มุ่งเน้นผลิตตลับลูกปืนที่มีอายุการใช้งานยาวนาน รองรับการทำงานต่อเนื่องภายใต้ภาระโหลดสูงและความเร็วรอบสูง โดยยังคงความแม่นยำในการหมุน และความมั่นคงในการติดตั้งอย่างสมบูรณ์แบบ DAISHO มีตลับลูกปืนหลากหลายรูปแบบให้เลือกใช้งานตามลักษณะงาน เช่น Pillow Blocks, Flange Units (2, 3, 4 รู), Take-Up Units, Hanging Units, Cartridge Units และ รุ่นสแตนเลสสำหรับงานฟู้ดเกรด ทุกประเภทถูกออกแบบมาเพื่อตอบโจทย์งานติดตั้งทั้งแบบแนวราบ แนวดิ่ง หรือแนวแขวน โดยรองรับทั้งโหลดแนวรัศมีและโหลดแนวแกนในเครื่องจักรอุตสาหกรรมหนักและเบา
คุณสมบัติ
คุณสมบัติ
คุณสมบัติเด่น
- โครงสร้างแข็งแรง ทนทาน รองรับแรงดึงสูง
- สามารถปรับตำแหน่งตัวลูกปืนได้ง่ายด้วยสกรูปรับความตึง (Take-Up screw)
- ตัวแบริ่งภายในมีซีลป้องกันฝุ่นและสิ่งสกปรก
- วัสดุผลิตจากเหล็กคุณภาพสูง ทนต่อแรงสั่นสะเทือนและการใช้งานหนัก
- ออกแบบให้ติดตั้งและถอดเปลี่ยนได้สะดวก ลดเวลาการบำรุงรักษา
การติดตั้ง
- ติดตั้งตัวฐาน Take-Up Units บนโครงสร้างที่มั่นคง
- วางเพลาหรือแกนลูกปืนเข้ากับตัวแบริ่ง
- ปรับสกรู Take-Up เพื่อเพิ่มหรือลดความตึงของสายพานหรือโซ่
- ตรวจสอบความแน่นและแนวศูนย์ของเพลา
- เติมสารหล่อลื่นตามคำแนะนำของผู้ผลิต
การใช้งาน
- ใช้ในระบบสายพานลำเลียงทุกประเภท เช่น สายพานแบน สายพานวี และสายพานโซ่
- เหมาะสำหรับงานอุตสาหกรรมหนัก เช่น โรงงานผลิตอาหาร เครื่องจักรกล การขนส่ง
- ช่วยเพิ่มประสิทธิภาพและยืดอายุการใช้งานของสายพาน
- ควรตรวจสอบและปรับความตึงตามรอบการใช้งาน เพื่อป้องกันความเสียหาย
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Bearing No (หมายเลขแบริ่ง) | S.UCT209 |
| shaft d(mm) (เพลา d(มม.)) | 45 |
| o (มม.) | 19 |
| g (มม.) | 16 |
| p (มม.) | 83 |
| q (มม.) | 49 |
| s (มม.) | 29 |
| b (มม.) | 83 |
| k (มม.) | 16 |
| e (มม.) | 102 |
| a (มม.) | 117 |
| w (มม.) | 145 |
| l (มม.) | 49 |
| i (มม.) | 35 |
| h (มม.) | 88 |
| B1 (มม.) | 49.2 |
| n (มม.) | 19 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อทั่วไป | Take-Up Units / Bearing Take-Up Unit |
| ประเภทตลับลูกปืน | ตลับลูกปืนเม็ดกลมร่องลึก (Deep Groove Ball Bearing) พร้อมชุดตัวเรือนปรับตั้ง |
| วัสดุตัวเรือน (Housing) | เหล็กหล่อ (Cast Iron) หรือเหล็กกล้า |
| ขนาดเพลา (Bore Size) | ตั้งแต่ 20 มม. ถึง 58 มม. |
| ระบบปรับตั้ง | มีสกรูปรับตั้ง หรือระบบน็อตล็อกสำหรับปรับความตึงของสายพานหรือโซ่ได้ |
| ความเร็วรอบ (RPM) | รองรับได้ 1,500 – 5,000 รอบ/นาที (ขึ้นกับขนาดและชนิดลูกปืน) |
| ซีลกันฝุ่น | ซีลยางสองชั้น (Double-lip seal) ป้องกันฝุ่นและน้ำ |
| จาระบีหล่อลื่น | บรรจุจาระบีจากโรงงาน เติมจาระบีเพิ่มได้ผ่านหัวอัดจาระบี |
| แรงรับโหลด | รองรับแรงแนวรัศมีและแรงแกนในระดับปานกลาง เหมาะสำหรับงานลำเลียงและระบบส่งกำลังทั่วไป |
| อุณหภูมิใช้งาน | ประมาณ -20°C ถึง +100°C |
| มาตรฐานการผลิต | ผลิตตามมาตรฐาน JIS, ISO หรือเทียบเท่า |
| การใช้งานทั่วไป | ใช้ในระบบลำเลียงสายพาน, เครื่องจักรอุตสาหกรรม, ระบบขนส่งวัสดุ, งานซ่อมบำรุงและติดตั้งง่าย |
