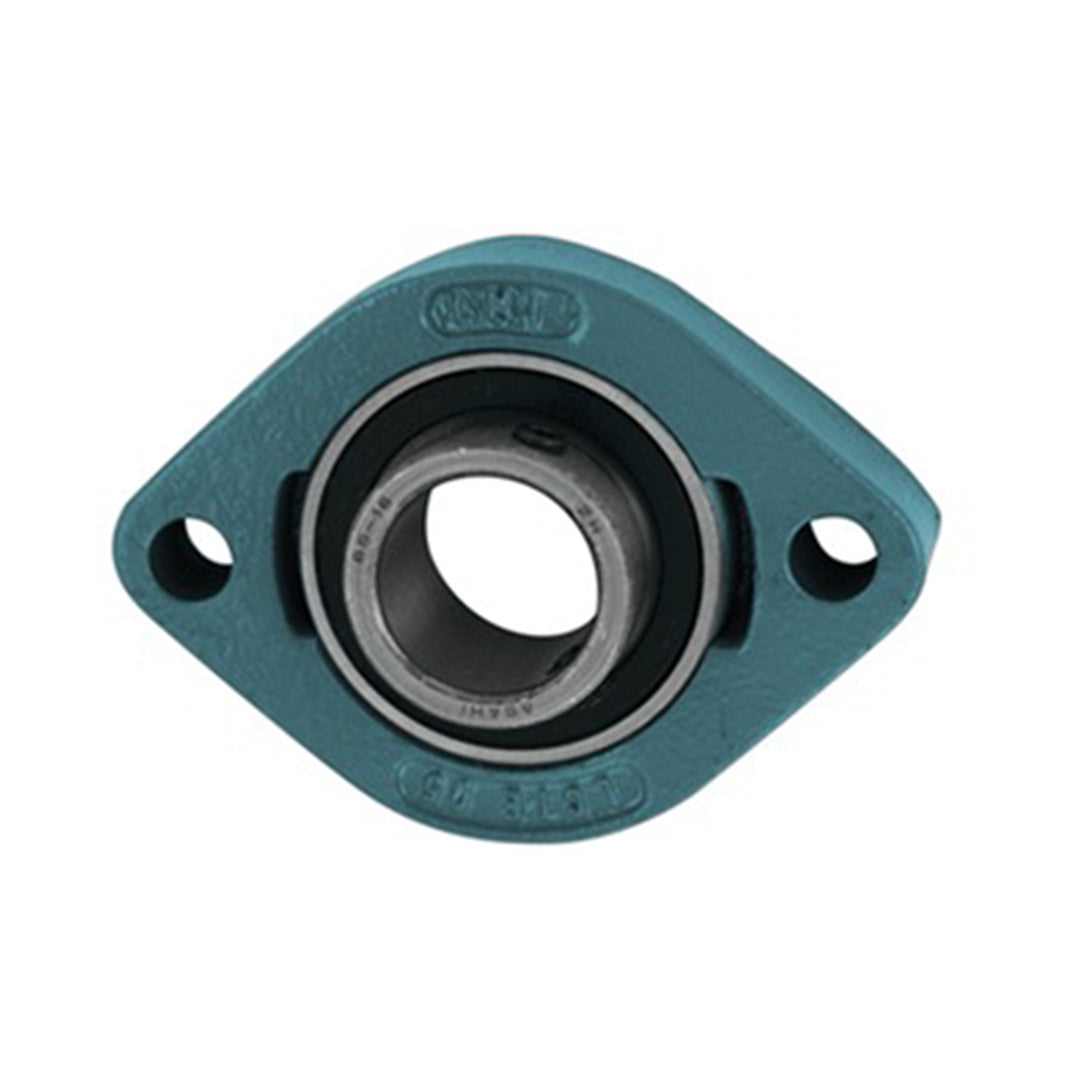

ตลับลูกปืน Bearing ASAHI two-bolt flange unitscode BLCTE 203K

ตลับลูกปืน Bearing ASAHI two-bolt flange unitscode BLCTE 203Kชุดตลับลูกปืนอุตสาหกรรมแบรนด์ASAHIรหัสBLCTE203Kออกแบบกะทัดรัดด้วยหน้าแปลนสองรูยึดติดได้แน่นหนาในพื้นที่แคบหรือเข้าถึงยากมั่นใจในความคงทนด้วยการเลือกใช้เหล็กกล้าแบริ่งที่ต้านทานการล้าตัวและรองรับการทำงานในสภาพแวดล้อมที่ท้าทายปกป้องเม็ดลูกปืนภายในอย่างมิดชิดด้วยระบบซีลป้องกันการรั่วซึมของจาระบีและกันฝุ่นละอองอย่างมีประสิทธิภาพรองรับการทำงานของเครื่องจักรกลเบาถึงปานกลางช่วยให้ระบบส่งกำลังทำงานได้อย่างราบรื่นและลดการสั่นสะเทือนบริเวณจุดติดตั้งได้อย่างดีเยี่ยม

คุณสมบัติ

• รูน็อตออกแบบให้เป็นทรงสล็อต (Slotted hole) ช่วยให้ปรับตำแหน่งการติดตั้งได้ยืดหยุ่นขึ้น
• เหมาะอย่างยิ่งสำหรับแกนเพลาของลูกกลิ้งสายพาน (Conveyor Roller) ในอุตสาหกรรมเบา
• ใช้สกรูเกลียวหนอน 2 ตัว ในการตรึงเพลาให้แน่นหนา ป้องกันการขยับซ้ายขวา
• ระบายความร้อนได้ดีเยี่ยมเนื่องจากลักษณะหน้าแปลนเปิดโล่งรับอากาศ
• เป็นรุ่นที่ได้รับความนิยมในเครื่องบรรจุภัณฑ์และเครื่องพิมพ์ออฟเซ็ต

ข้อมูลจำเพาะ

• ประเภทสินค้า: ตลับลูกปืนตุ๊กตาหน้าแปลน 2 รู ASAHI รหัส BLCTE 203K
• ขนาดเพลา: รองรับเพลาขนาด 17 มิลลิเมตร
• วัสดุเสื้อตลับลูกปืน: เหล็กปั๊มขึ้นรูปคุณภาพมาตรฐาน
• คุณสมบัติเด่น: ประกอบชุดลูกปืนพร้อมใช้งานได้อย่างรวดเร็ว
• การใช้งาน: เหมาะกับสายพานลำเลียงขนาดเบาและอุปกรณ์บรรจุภัณฑ์

Unit No.	Shaft Diam. mm	Dimensions mm									Bolt Size mm	Bearing No.	Housing No.	Weight kg
		a	e	i	g	s	b	Z	Bi	n
BLCTE 201K	12	81	63.5	8.5	15	7	59	24.5	22	6	M 6	B 1	LCTE 203K	0.22
BLCTE 202K	15	81	63.5	8.5	15	7	59	24.5	22	6	M 6	B 2	LCTE 203K	0.22
BLCTE 203K	17	81	63.5	8.5	15	7	59	24.5	22	6	M 6	B 3	LCTE 203K	0.22
BLCTE 204K	20	90	71.4	9.5	17	10	67	27.2	24.7	7	M 8	B 4	LCTE 204K	0.40
BLCTE 205K	25	97	76.2	10	17.5	10	71	29.5	27	7.5	M 8	B 5	LCTE 205K	0.49
BLCTE 206K	30	113	90.5	11.5	20.5	12	84	33.8	30.3	8	M10	B 6	LCTE 206K	0.77
BLCTE 207K	35	126	100	12.5	22	12	94	36.9	32.9	8.5	M10	B 7	LCTE 207K	0.98

ข้อมูลทางเทคนิค

• รหัสสินค้า BLCTE 203K รูปแบบชุดหน้าแปลน 2 รูน็อต (Two-Bolt Flange Unit) รุ่นน้ำหนักเบา
• ขนาดรูเพลา (Bore Size) 17 มิลลิเมตร (อ้างอิงจากรหัส 03)
• รองรับพิกัดภาระแนวรัศมีสำหรับแอปพลิเคชันที่น้ำหนักไม่มาก
• การล็อคเพลาด้วยสกรูตัวหนอนลดระยะเวลาในการประกอบ
• เสื้อตลับลูกปืนทนต่อการกัดกร่อนระดับมาตรฐานอุตสาหกรรม

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI two-bolt flange unitscode BLCTE 203K Data Sheet
