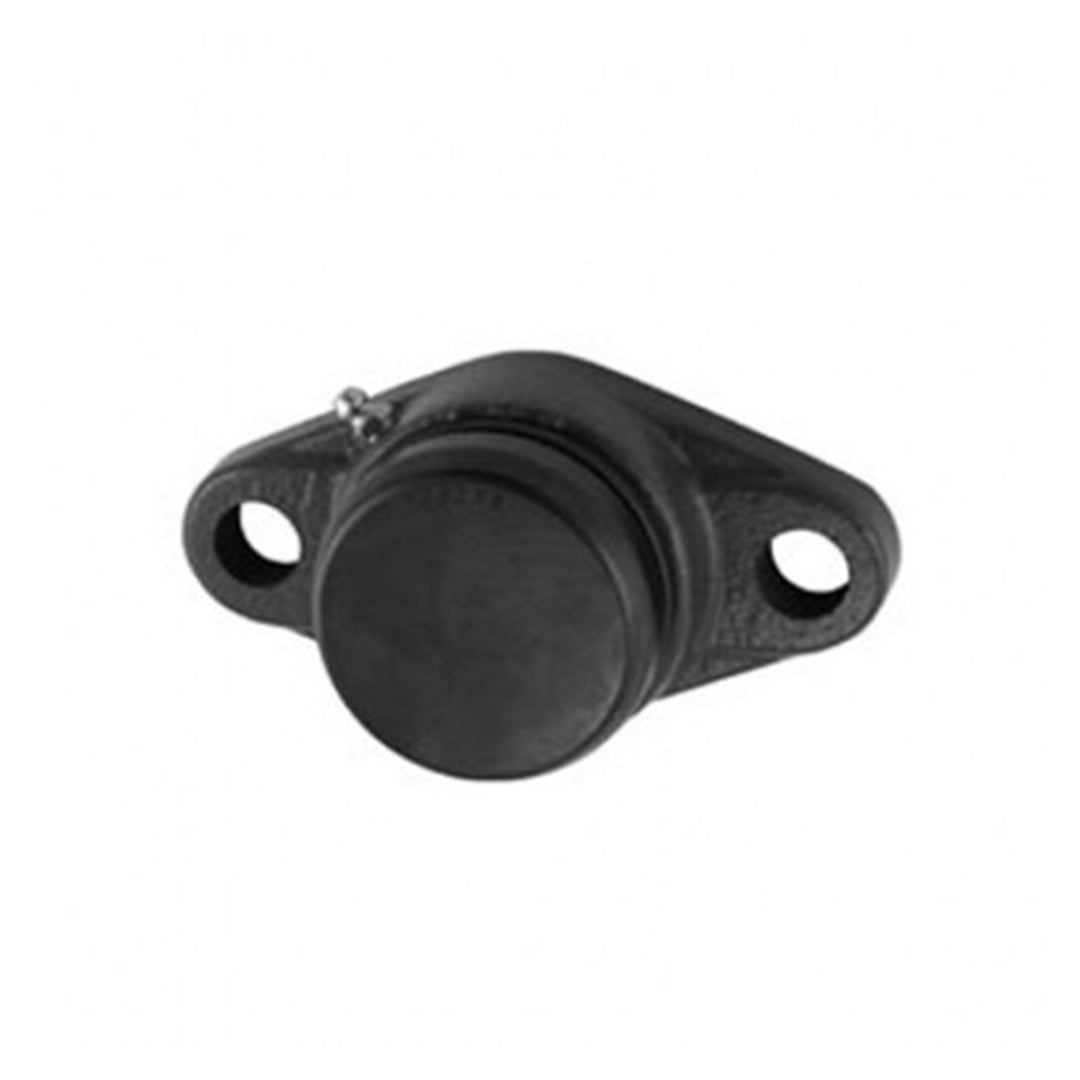

ตลับลูกปืน Bearing ASAHI two-bolt flange units with pressed steel coverscode UCFL 211E

ตลับลูกปืน Bearing ASAHI two-bolt flange units with pressed steel coverscode UCFL 211Eนำเสนอมาตรฐานความน่าเชื่อถือระดับสากลจากASAHIดีไซน์หน้าแปลนสองรูยึดพร้อมฝาปิดเหล็กปั๊มช่วยป้องกันสิ่งแปลกปลอมอย่างมีประสิทธิภาพรองรับภาระโหลดอย่างสมดุลช่วยลดความร้อนสะสมขณะเครื่องจักรทำงานต่อเนื่องเสื้อตลับลูกปืนทนทานต่อการเกิดสนิมและการเสื่อมสภาพจากปัจจัยแวดล้อมตอบโจทย์งานวิศวกรรมที่ต้องการความละเอียดอ่อนยกระดับการส่งกำลังสมบูรณ์แบบ

คุณสมบัติ

• โครงสร้างเหล็กปั๊มน้ำหนักเบาแต่รับแรงโหลดได้ดีเยี่ยม ซีลป้องกันฝุ่นประสิทธิภาพสูงช่วยให้ไม่ต้องบำรุงรักษาบ่อยครั้ง
• รุ่นใหญ่สุดในกลุ่มฝาครอบเหล็กปั๊มรหัส E ตอบโจทย์งานอุตสาหกรรมที่ต้องการป้องกันฝุ่นละอองและความชื้นในระดับเริ่มต้นถึงปานกลาง
• รุ่นมาตรฐานดั้งเดิมจาก ASAHI ตัวเสื้อหน้าแปลนออกแบบมาให้มีความบางกะทัดรัดแต่แข็งแรง
• รองรับเพลาขนาดมาตรฐาน 20 มิลลิเมตร ยึดด้วยน็อต 2 รูมั่นคง
• โครงสร้างเสื้อหน้าแปลนทรงรี 2 รูยึด เหมาะสำหรับพื้นที่แคบหรือจำกัดการติดตั้ง

ข้อมูลจำเพาะ

• เหมาะกับการใช้งานในระบบสายพานลำเลียงสินค้าขนาดเล็กและกลาง
• สกรูกลอนล็อคเพลาแน่นหนาป้องกันการเลื่อนหลุดขณะหมุนรอบจัด
• ตัวเสื้อเหล็กหล่อคุณภาพรับแรงกดทับได้ตามมาตรฐานวิศวกรรม
• จาระบีภายในทนความร้อนสูงไม่เหลวตัวง่ายเมื่อใช้งานนาน
• ติดตั้งในแนวตั้งหรือแนวนอนได้อย่างยืดหยุ่น

Unit No.		Shaft Diam. mm	Dimensions mm									Bolt Size mm	Bearing No.	Housing No.	Weight kg
Open Cover	Closed Cover		a	e	i	g	b	s	Z	Bi	n
UCFL 201C	UCFL 201E	12	113	90	15	12	60	12	43	31	12.7	M10	UC 201	FL 204C	0.53
UCFL 202C	UCFL 202E	15	113	90	15	12	60	12	43	31	12.7	M10	UC 202	FL 204C	0.51
UCFL 203C	UCFL 203E	17	113	90	15	12	60	12	43	31	12.7	M10	UC 203	FL 204C	0.50
UCFL 204C	UCFL 204E	20	113	90	15	12	60	12	43	31	12.7	M10	UC 204	FL 204C	0.48
UCFL 205C	UCFL 205E	25	130	99	16	14	68	16	47	34.1	14.3	M14	UC 205	FL 205C	0.67
UCFL 206C	UCFL 206E	30	148	117	18	14	80	16	49	38.1	15.9	M14	UC 206	FL 206C	1.0
UCFL 207C	UCFL 207E	35	161	130	19	16	90	16	54	42.9	17.5	M14	UC 207	FL 207C	1.3
UCFL 208C	UCFL 208E	40	175	144	21	16	100	16	61	49.2	19	M14	UC 208	FL 208C	1.7
UCFL 209C	UCFL 209E	45	188	148	22	18	108	19	63	49.2	19	M16	UC 209	FL 209C	2.0
UCFL 210C	UCFL 210E	50	197	157	22	18	115	19	66	51.6	19	M16	UC 210	FL 210C	2.3
UCFL 211C	UCFL 211E	55	224	184	25	20	130	19	69	55.6	22.2	M16	UC 211	FL 211C	3.3
UCFL 212C	UCFL 212E	60	250	202	29	20	140	23	80	65.1	25.4	M20	UC 212	FL 212C	4.3
UCFL 213C	UCFL 213E	65	258	210	30	24	155	23	81	65.1	25.4	M20	UC 213	FL 213C	5.3

ข้อมูลทางเทคนิค

• ขนาดใหญ่ในซีรีส์ E รองรับงานขับเคลื่อนกำลังสูง
• โครงสร้างแข็งแกร่งทนทานต่อแรงบิดตัวในระบบสายพาน
• ระบบป้องกันสิ่งแปลกปลอมช่วยรักษาคุณภาพจาระบีภายใน
• ลดการสูญเสียพลังงานจากแรงเสียดทานกลไก
• ความเที่ยงตรงสูงตามมาตรฐานการผลิตของ ASAHI

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI two-bolt flange units with pressed steel coverscode UCFL 211E Data Sheet
