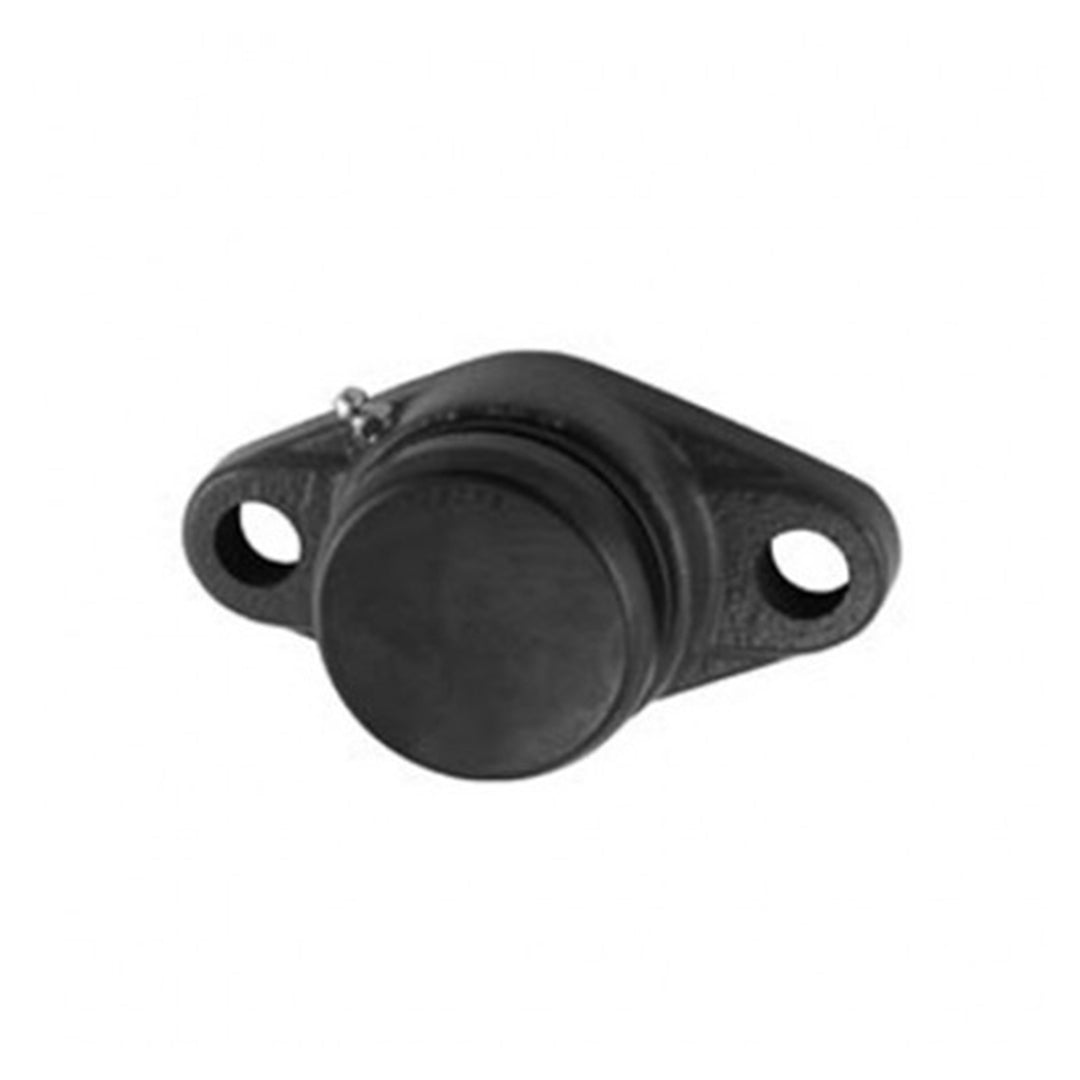

ตลับลูกปืน Bearing ASAHI two-bolt flange units with pressed steel coverscode UCFL 208E

ตลับลูกปืน Bearing ASAHI two-bolt flange units with pressed steel coverscode UCFL 208Eนวัตกรรมตลับลูกปืนพัฒนาด้วยเทคโนโลยีขั้นสูงจากASAHIดีไซน์หน้าแปลนสองรูยึดพร้อมฝาปิดเหล็กปั๊มช่วยป้องกันสิ่งแปลกปลอมอย่างมีประสิทธิภาพเพิ่มความสะดวกในงานซ่อมบำรุงด้วยรูปแบบที่ประกอบและถอดออกได้ง่ายดายวัสดุทั้งระบบถูกทดสอบเพื่อรองรับการใช้งานหนักโดยไม่สูญเสียความแม่นยำตอบสนองอุตสาหกรรมที่ต้องการเสถียรภาพลดการหยุดชะงักของระบบได้อย่างดี

คุณสมบัติ

• โครงสร้างแข็งแกร่งทนทานแม้จะเป็นแบบเหล็กปั๊มขึ้นรูป ป้องกันสิ่งแปลกปลอมด้วยฝาครอบปิดมิดชิด ช่วยยืดอายุการทำงานของตลับลูกปืนภายใน
• รองรับงานขับเคลื่อนกำลังปานกลางถึงค่อนข้างสูง ฝาครอบเหล็กปั๊มน้ำหนักเบาช่วยลดภาระน้ำหนักรวมของเครื่องจักรกล
• รหัสรุ่นรองรับงานอุตสาหกรรมเฉพาะทางที่ต้องการความคล่องตัวสูง ชุดฝาปิดเหล็กปั๊มขึ้นรูปป้องกันฝุ่นละอองและรักษาจาระบีได้ดี
• รุ่นรหัส E เสริมประสิทธิภาพการซีลยางกันฝุ่นพิเศษภายในชุดตลับลูกปืน พร้อมฝาครอบเหล็กปั๊มด้านนอกช่วยเพิ่มการป้องกันสิ่งสกปรกสองชั้นอย่างมั่นใจ
• ออกแบบพิเศษเน้นการป้องกันฝุ่นละอองละเอียดและการรั่วไหลของจาระบี เสื้อเหล็กปั๊มขึ้นรูปน้ำหนักเบา ติดตั้งง่ายและรวดเร็ว

ข้อมูลจำเพาะ

• ชนิดหน้าแปลนรูปทรงสี่เหลี่ยมผืนผ้า (Two-bolt Flange) ยึดแน่นมั่นคง
• ขนาดกะทัดรัดเหมาะสำหรับงานส่งกำลังในพื้นที่แคบ
• น้ำหนักเบาแต่คงไว้ซึ่งความแข็งแกร่งทางกลศาสตร์
• เม็ดลูกปืนหมุนลื่นไหลลดการสูญเสียพลังงานในระบบ
• ติดตั้งง่ายและรวดเร็วด้วยน็อตยึดเพียง 2 จุด

Unit No.		Shaft Diam. mm	Dimensions mm									Bolt Size mm	Bearing No.	Housing No.	Weight kg
Open Cover	Closed Cover		a	e	i	g	b	s	Z	Bi	n
UCFL 201C	UCFL 201E	12	113	90	15	12	60	12	43	31	12.7	M10	UC 201	FL 204C	0.53
UCFL 202C	UCFL 202E	15	113	90	15	12	60	12	43	31	12.7	M10	UC 202	FL 204C	0.51
UCFL 203C	UCFL 203E	17	113	90	15	12	60	12	43	31	12.7	M10	UC 203	FL 204C	0.50
UCFL 204C	UCFL 204E	20	113	90	15	12	60	12	43	31	12.7	M10	UC 204	FL 204C	0.48
UCFL 205C	UCFL 205E	25	130	99	16	14	68	16	47	34.1	14.3	M14	UC 205	FL 205C	0.67
UCFL 206C	UCFL 206E	30	148	117	18	14	80	16	49	38.1	15.9	M14	UC 206	FL 206C	1.0
UCFL 207C	UCFL 207E	35	161	130	19	16	90	16	54	42.9	17.5	M14	UC 207	FL 207C	1.3
UCFL 208C	UCFL 208E	40	175	144	21	16	100	16	61	49.2	19	M14	UC 208	FL 208C	1.7
UCFL 209C	UCFL 209E	45	188	148	22	18	108	19	63	49.2	19	M16	UC 209	FL 209C	2.0
UCFL 210C	UCFL 210E	50	197	157	22	18	115	19	66	51.6	19	M16	UC 210	FL 210C	2.3
UCFL 211C	UCFL 211E	55	224	184	25	20	130	19	69	55.6	22.2	M16	UC 211	FL 211C	3.3
UCFL 212C	UCFL 212E	60	250	202	29	20	140	23	80	65.1	25.4	M20	UC 212	FL 212C	4.3
UCFL 213C	UCFL 213E	65	258	210	30	24	155	23	81	65.1	25.4	M20	UC 213	FL 213C	5.3

ข้อมูลทางเทคนิค

• ขนาดเพลาที่กว้างขึ้นช่วยเพิ่มแรงบิดในการส่งกำลังขับเคลื่อน
• โครงสร้างน้ำหนักเบาแต่แข็งแกร่งทนทานต่อแรงกระแทก
• ระบบหล่อลื่นสำเร็จรูปช่วยลดรอบการบำรุงรักษา
• ติดตั้งง่ายด้วยรูยึดน็อตมาตรฐานอุตสาหกรรม
• มาตรฐานการผลิตระดับพรีเมียมจากแบรนด์ ASAHI

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI two-bolt flange units with pressed steel coverscode UCFL 208E Data Sheet
