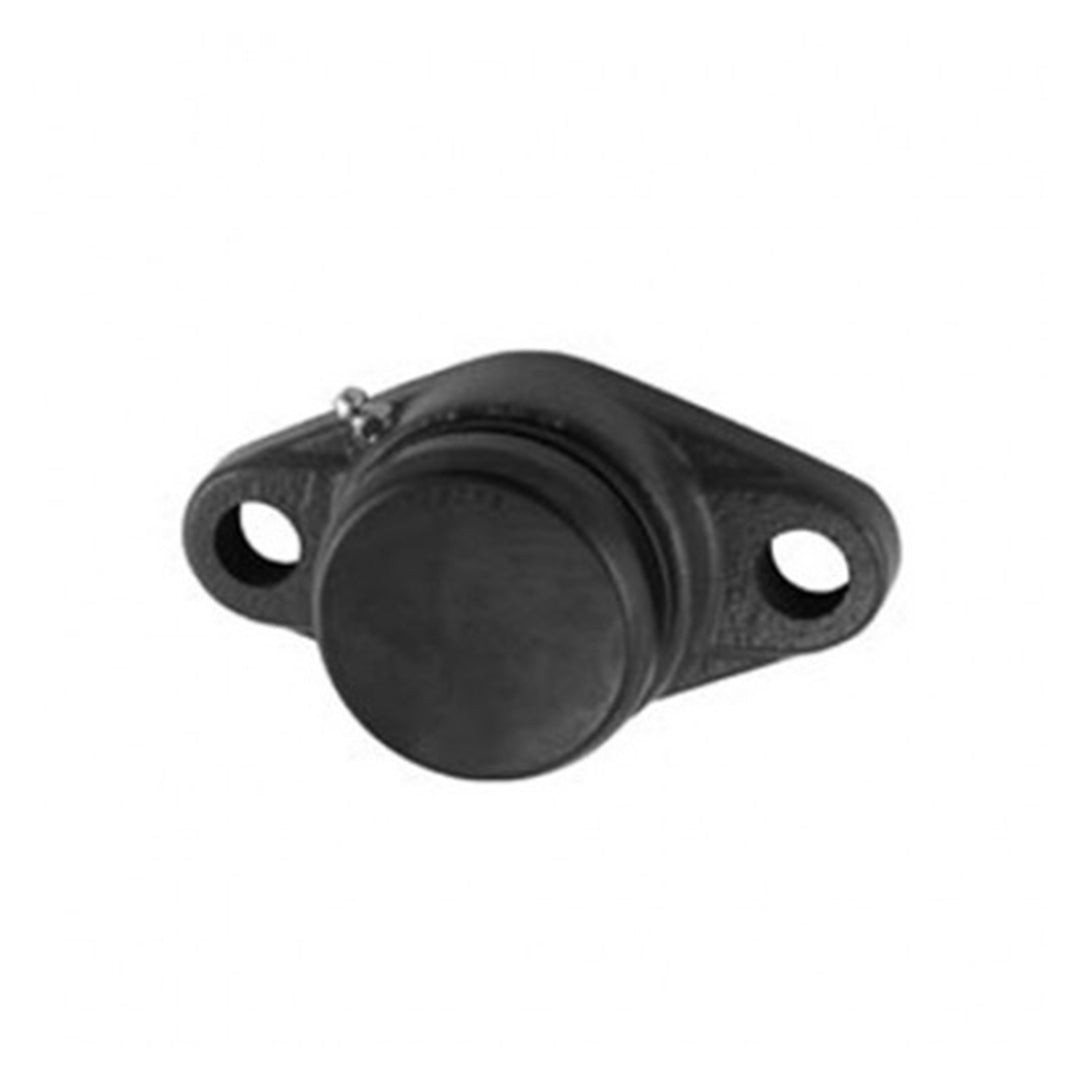

ตลับลูกปืน Bearing ASAHI two-bolt flange units with pressed steel coverscode UCFL 202E

ตลับลูกปืน Bearing ASAHI two-bolt flange units with pressed steel coverscode UCFL 202EจากASAHIถูกออกแบบมายกระดับมาตรฐานระบบกลไกดีไซน์หน้าแปลนสองรูยึดพร้อมฝาปิดเหล็กปั๊มช่วยป้องกันสิ่งแปลกปลอมอย่างมีประสิทธิภาพรองรับภาระโหลดอย่างสมดุลช่วยลดความร้อนสะสมขณะเครื่องจักรทำงานต่อเนื่องเสื้อตลับลูกปืนทนทานต่อการเกิดสนิมและการเสื่อมสภาพจากปัจจัยแวดล้อมเป็นส่วนประกอบสำคัญช่วยยืดอายุเครื่องจักรกลและเพิ่มความปลอดภัยการทำงาน

คุณสมบัติ

• ลดปัญหาการสึกหรอและยืดอายุการใช้งานให้นานขึ้น รูเพลาขนาดเหมาะสมกับการใช้งานรอบปานกลางถึงสูง
• การหล่อลื่นภายในทำได้อย่างทั่วถึง ช่วยให้การหมุนราบรื่นไม่มีสะดุด
• มีระบบซีลกันฝุ่นผงและละอองน้ำรอบทิศทางด้วยฝาครอบเหล็กหล่อ ทนความร้อนและแรงเสียดทานได้ดีในสภาวะงานหนัก
• ตัวตลับลูกปืนหมุนได้อย่างนุ่มนวลลดเสียงดังและการสั่นสะเทือน ติดตั้งและบำรุงรักษาง่ายสะดวกต่อการซ่อมบำรุงเครื่องจักร
• โดดเด่นด้านความทนทานต่อแรงกดทับและโหลดแนวรัศมีสูง ฝาครอบเหล็กหล่อช่วยป้องกันความเสียหายจากภายนอกได้อย่างมั่นใจ

ข้อมูลจำเพาะ

• ชนิดหน้าแปลน 2 รู (Two-bolt Flange Unit) ติดตั้งกระชับในพื้นที่จำกัด
• ออกแบบฐานหน้าแปลนให้มีพื้นที่ยึดเกาะแน่นหนากับผนังเครื่องจักร
• ทนทานต่อแรงสั่นสะเทือนรุนแรงในแนวตั้งและแนวนอน
• เม็ดลูกปืนเรียงตัวอย่างสมดุลช่วยกระจายแรงกดทับอย่างสม่ำเสมอ
• เหมาะสำหรับงานอุตสาหกรรมหนักและระบบสายพานลำเลียงขนาดใหญ่

Unit No.		Shaft Diam. mm	Dimensions mm									Bolt Size mm	Bearing No.	Housing No.	Weight kg
Open Cover	Closed Cover		a	e	i	g	b	s	Z	Bi	n
UCFL 201C	UCFL 201E	12	113	90	15	12	60	12	43	31	12.7	M10	UC 201	FL 204C	0.53
UCFL 202C	UCFL 202E	15	113	90	15	12	60	12	43	31	12.7	M10	UC 202	FL 204C	0.51
UCFL 203C	UCFL 203E	17	113	90	15	12	60	12	43	31	12.7	M10	UC 203	FL 204C	0.50
UCFL 204C	UCFL 204E	20	113	90	15	12	60	12	43	31	12.7	M10	UC 204	FL 204C	0.48
UCFL 205C	UCFL 205E	25	130	99	16	14	68	16	47	34.1	14.3	M14	UC 205	FL 205C	0.67
UCFL 206C	UCFL 206E	30	148	117	18	14	80	16	49	38.1	15.9	M14	UC 206	FL 206C	1.0
UCFL 207C	UCFL 207E	35	161	130	19	16	90	16	54	42.9	17.5	M14	UC 207	FL 207C	1.3
UCFL 208C	UCFL 208E	40	175	144	21	16	100	16	61	49.2	19	M14	UC 208	FL 208C	1.7
UCFL 209C	UCFL 209E	45	188	148	22	18	108	19	63	49.2	19	M16	UC 209	FL 209C	2.0
UCFL 210C	UCFL 210E	50	197	157	22	18	115	19	66	51.6	19	M16	UC 210	FL 210C	2.3
UCFL 211C	UCFL 211E	55	224	184	25	20	130	19	69	55.6	22.2	M16	UC 211	FL 211C	3.3
UCFL 212C	UCFL 212E	60	250	202	29	20	140	23	80	65.1	25.4	M20	UC 212	FL 212C	4.3
UCFL 213C	UCFL 213E	65	258	210	30	24	155	23	81	65.1	25.4	M20	UC 213	FL 213C	5.3

ข้อมูลทางเทคนิค

• ออกแบบพิเศษเน้นความทนทานต่อสภาพแวดล้อมที่มีละอองน้ำ
• จาระบีภายในทนความร้อนสูงไม่เสื่อมสภาพเร็วจดใช้งานต่อเนื่อง
• รูยึดน็อตเจาะกลึงอย่างแม่นยำช่วยให้การจัดแนวเพลาทำได้ง่าย
• โครงสร้างน้ำหนักเบาช่วยลดภาระของชุดขับเคลื่อนมอเตอร์
• ผ่านการทดสอบคุณภาพเข้มงวดจากโรงงาน ASAHI

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI two-bolt flange units with pressed steel coverscode UCFL 202E Data Sheet
